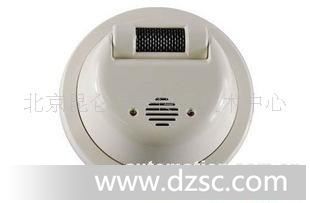

昆仑海岸FS*明火探测器

用途

明火探测报警。

性能指标：

重量	大约150克(5.25oz)
容量	30V/0.25A
报警声(蜂鸣声)	报警:在延迟10秒内,每0.2秒间歇发声。音量:80 dB或更高3.3英尺(1米)(可选择无声设置)
灵敏度调整	探测记时器(4种设置0.2秒、1秒、6秒和30秒)
附件	钉子Φ4×25,2 pcs.;传感器固定螺丝Φ3×6 pce。
电线	端子
报警记忆	自动重新设置功能(可选择开/关设置)记忆LED闪烁3分钟,然后亮47分钟。
探测系统	紫外线探测(探测波长185到260nm)
电源	10VDC到30VDC(无正负*)
反射器输出	Form B(N/C)干接触反映:当传感器被分离时打开
外型	ABS树脂
选装	顶棚安装附件(BCW-401)
探测区域	长度:33英尺(10米)[2.75"(7厘米)面前的打火机火焰];角度:大约为120°圆锥型;调整角度:水平25°通过底座垂直30°(分4步)通过探头
电耗	静止时:少于25mA;报警时:少于75 mA(警铃开)少于40 mA(警铃关)
报警输出	Form C干接触延迟(报警:开/关)接触反映:延迟(约2秒);接触容量:30V/0.3A;保护电阻3.3ohms
LED	报警LED(红色):亮灯延迟10秒。记忆LED(黄色):记忆指示时灯亮,电源接通时闪烁。
安装	室内安装(顶棚或墙壁安装)
周围环境温度值	-10~ 60℃无凝结

安装方式

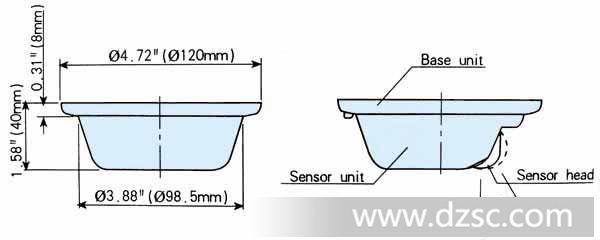

尺寸图

安装说明
1.确定安装位置。
2.拧动螺丝杆将传感器分开。
3.用随机带的螺丝将底座固定。将电线的内芯剥出来,把电线*线槽。
4.将电线与底座的端子连接起来。
5.设定探测时间,警铃以及警报记忆。
6.将传感器与底座连接起来。
(1)将传感器和底座的前标志对齐。
(2)将传感器放入底座。
(3)拧动传感器直到螺丝被拧紧。
7.检查操作和区域(探头可分做4步调整)。
8.将传感器分开,向右旋转区域固定螺丝,固定好探头。
9.将传感器与底座连接起来。
当传感器与底座分开时,用手掌拖住并拧动螺丝杆。
要固定传感器,*须将传感器的固定螺丝*螺丝孔内部拧紧。

接线方式

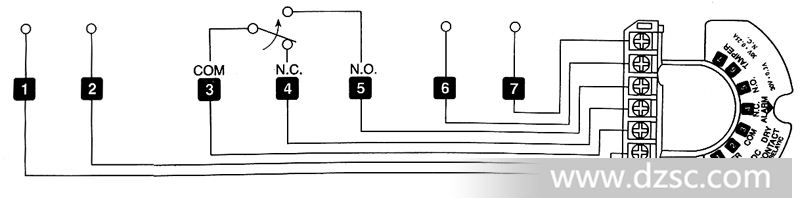

接线端子排列图

1与2号端子接电源;3、4与5号端子接报警输出;6与7号端子接*拆卸报警。

*销售：400 672 8859

系列简介及说明

1.可探测到火焰中的紫外线,并予以警报。
2.不*可以通过声音报警,它还装备有C(C/N——N/O)输出。
3.LED记忆能使您从一系列传感器中找到*初报警的传感器。
4.区域调整装置使得预警区域角度更加宽阔。
5.传感器和基座的快速分离使安装和维修变得简单轻松。

是否提供加工定制

是

品牌/商标

collihigh昆仑海岸

型号/规格

FS-2000E

种类

压力

制作工艺

见参数

输出信号

数字型
