图科电子TK-LW外测液位计

一.测量原理

TK-LW外测液位计采用声呐测距原理，利用外贴在容器壁外部的专用探头采集声呐信号，以专用声呐波处理技术为系统内核，采用先进的高速信号处理技术，利用图科电子的专用算法精确计算出容器内液位。计算出的液位值就地显示并输出远传信号。仪表可通过(4～20)mA模拟信号、HART、RS-485等接口将测量结果输出至控制中心，同时也可以通过HART、RS-485、红外等接口进行在线调试。

如图所示，测量液位时，声呐波信号从探头发射出去，经过液面反射回来后由探头检测到回波信号。回波信号经专有算法处理后计算出时间t,系统根据公式计算出液面高度。

H=v×（t/2-t_g/2）×α
H:液位高度
v:声呐波在液体中传播的速度
t:声呐波从发射到返回所用的时间
t_g:声呐波在罐壁中的传输时间
α:修正系数

二.技术优势

1.标准四线制，信号、电源分离，对于当前安全控制要求较高的企业更加适用。

2、非接触式测量液位，安全
实现真正非接触测量，使安装维护大幅简单方便。
3、先进的自动功率控制算法，
可实现微小盲区或无盲区
当液位较高时，使用较高的功率，当液位较低时，使用较低的功率，自动切换探头功率。既增大了测量量程，又减小了测量盲区。从而实现了小盲区的测量。
4、外测液位计测量精度超高，可达1‰FS
通过自带的底部界位假波抑制功能，自动功率控制算法，自动采样速率控制算法等功能大幅度的提高测量精度，在某些实用案例中绝对精度在1mm。
5、外贴式温度变送器，实时测量储罐温度，并远传温度信号
可实时测量储罐温度，并通过模拟量或数字量将温度信号进行远传
6、温度实时校准，提高测量精度
可实时测量储罐温度，进行一定程度的温度补偿对于常见的几种介质比如液氨，液氯，丙烯、丙烷、LPG等还可以做声速补偿，进一步提高测量精度。

7、自动校准和自诊断功能
具有的自动校准功能，克服了传统液位计长时间使用后精度降低的问题。其对自身工作状态及硬件诊断功能，增加了外测液位计的可靠性与稳定性。
8、管道校准，自动启用
当液位低于一半的时候，侧面的校准探头无法进行正常校准，液位计自动启用管道校准，通过进出液管道来进行实时校准，进一步提高测量精度。
9、全量程实时跟踪，空罐进液不需重启
不论是空罐还是有液，不管液位的高低，液位计可以全量程实时跟踪。
10、外测液位计安装调试大幅简便
液位计高度智能化，现场安装调试工作大幅减小，实现傻瓜式安装。

三.技术参数

精度	1‰～1%（可选）	显示屏	OLED
迁移量	10m	显示位数	5位半
量程	最高30m（可选）	重复性	1mm
供电电压	24V DC ±15%	电源容量	10W
接线形式	四线制/两线制	输出信号	4～20mA
负载	＜750Ω	湿度	15%～100%RH
环境温度	-40℃～+60℃	探头使用温度	-40℃～+250℃
通讯接口	RS-485、HART	调试接口	红外
外壳材质	铸铝	防爆标志	ExdIICT6
电气接口	M20×1.5mm（可选）	可测壁厚	≤70mm
防护等级	IP65	介质要求	粘度<30mPaS
安全等级：SIL2/SIL3

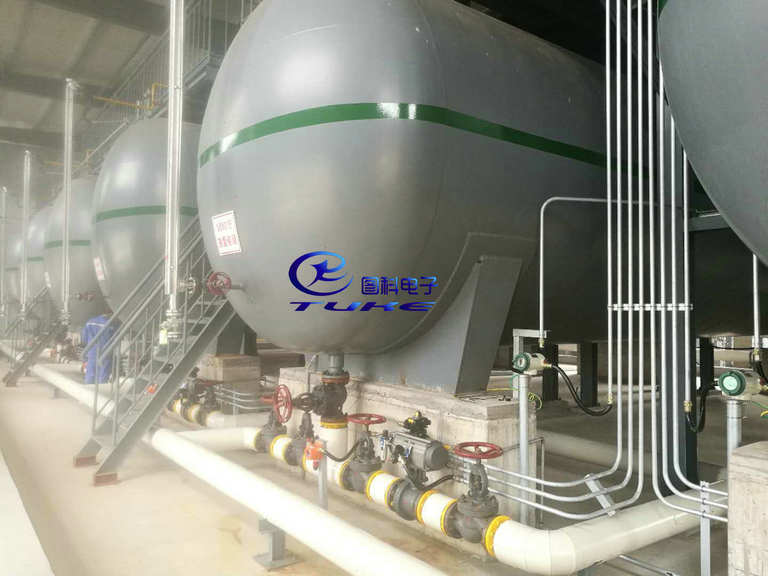

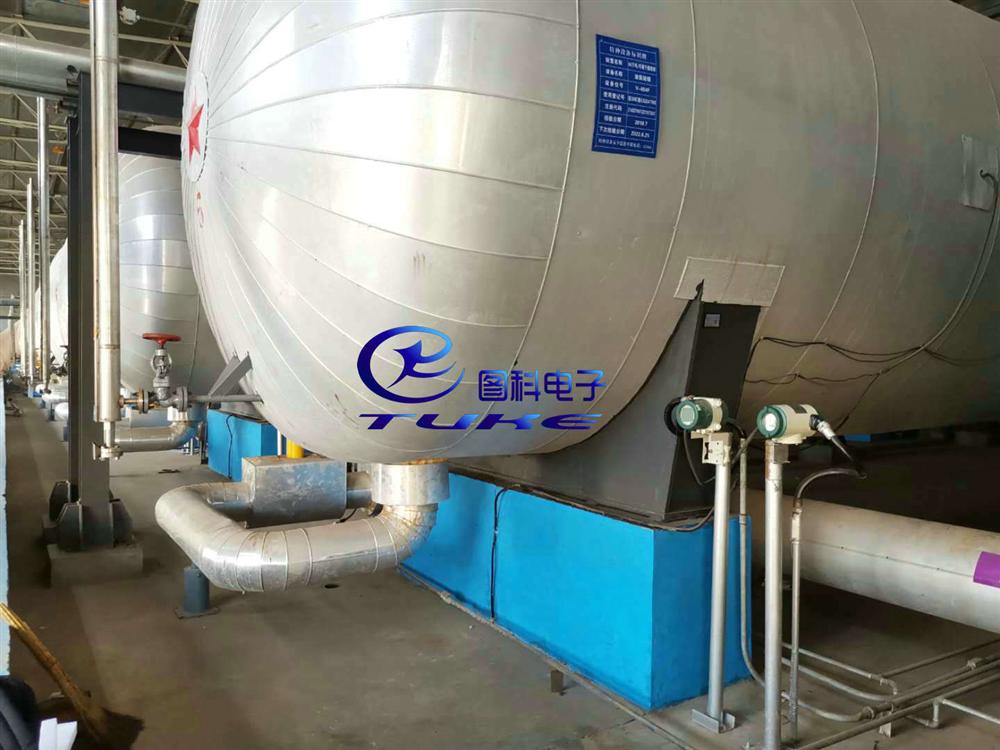

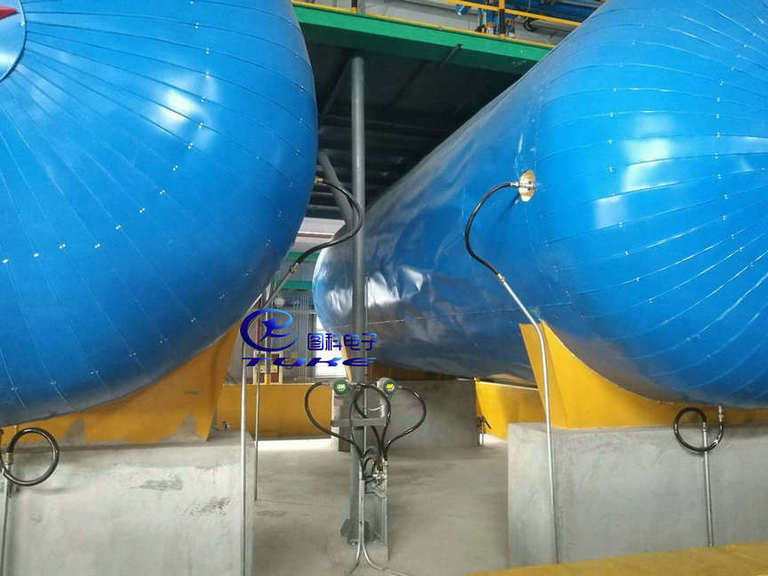

四.应用案例

型号/规格

TK-LW

品牌/商标

图科电子

产地

济南

产品属性

自主研发

产品特性

外贴式、外测式
