BS-10系列时间继电器BS-15A

地区：浙江 温州
认证： 无

乐清市润杰电器有限公司

普通会员

全部产品 进入商铺
应用范围:时间 品牌:国产 型号:侨光 BS-15A 产品系列:时间继电器 触点形式:常开型 额定电压:DC:（V） 电流性质:直流 外形:中型 功率负载:小功率 *护特征:封闭式 直流电阻:/（Ω） 吸合电流:/（A） 释放电流:/（A） 线圈功率:/（W） 额定工作频率:50（Hz）

1、用途

BS–15A、16A、17A型时间继电器作为*控制元件，用于继电保护与自动控制系统中，使被控对象按预定的*时间动作。

2、主要特点

2.1 具有较高的*准确度，一致性好。

2.2 *性高，不存在发卡拒动现象。

2.3 具有电流自保持触点，有利于直接接通跳闸回路。

2.4 通用*。该继电器采用了与DS–110（固定安装式壳体）相同的壳体结构，并充分考虑到端子接线与上述继电器的对应关系。因此，可以方便地进行互换使用。为此，水电部曾以（86）电生供字*99号文件，向*各网省局、各电力设计院推广使用。

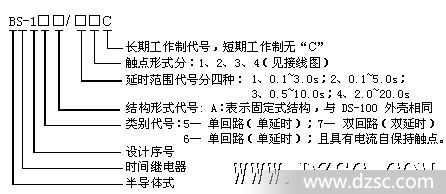

3、型号及其含义


4、结构外形及安装尺寸

BS–15A，16A，17A型时间继电器采用了固定安装式壳体。外形尺寸、安装开孔见附录。BS–17A共有四种触点形式。

5、触点形式及端子接线

5.1 短期工作制的继电器触点形式及背后端子接线图见图1，其中BS–15A，16A有二种触点形式接入电路使用。Rf的接法与规格分别见图2与表1。

表 1

电压（V）

Rf

型号及参数

数量

220

RXYC–20–6.8K

1

110

RXYC–20–3.3K

1

48

RXYC–20–1.5K

1

注：方框中的数字表示*范围，方框后的数字表示触点形式，订货时需指明。

图 1 短时工作制继电器背后端子接线图

图 2 长期工作制继电器背后端子接线图

6、技术数据

BS-15A、16A、17A*整定范围见表2，BS-15A/C、BS-16A/C*整定范围见表3，其它数据见表4。

表 2 *整定范围

总*范围 (s)

插头位置

分档*范围 (s)

0.1~3.0

1

0.1~0.9

2

0.9~1.5

3

1.5~2.0

4

2.0~3.0

0.1~5.0

1

0.1~1.7

2

1.7~3.0

3

3.0~4.0

4

4.0~5.0

0.5~10

1

0.5~2.5

2

2.5~4.5

3

4.5~6.5

4

6.5~10

2~20

1

2~7

2

7~12

3

12~14

4

14~20

表3

总*范围(S)

插头位置

分档*范围(S)

0.1~3.0

1

0.1~0.9

2

0.9~1.5

3

1.5~2.0

4

2.0~3.0

2.0~4.5

1

2.0~2.7

2

2.7~3.2

3

3.2~3.7

4

3.7~4.5

0.1~5.0

1

0.1~1.7

2

1.7~3.0

3

3.0~4.0

4

4.0~5.0

1.8~20

1

1.8~7.0

2

7~12

3

12~14

4

14~20

3~30

1

3~10

2

10~17

3

17~23

4

23~30

表 4

型 号

BS–15A、16A、17A

额定电压

DC 48V

额定自保持电流

BS–16A、 DC 1A

*一致性

≤平均值的1.5%

介质

强度

*端子对地

2kV 50Hz 1min

输入端子对输出端子

1kV 50Hz 1min

同组触点端子之间

1kV 50Hz 1min

*缘电阻

300kΩ

脉冲电压

5kV 1.2/50μs

*高频干扰

2.5kV 1MHz

耐地震

50m/s2 3s 0.5~35Hz (1倍频/min)

温度范围

-10~55℃*性能，-25~+70℃可以工作

相对湿度

95% 40℃ 56d

触点长期闭合电流

5A

触点*大接通电流

20A 1s

DC 220V

9W

功耗

DC 110V

6W

DC 48V

4W

触点

DC 250V 1A

30W

断开

L/R=5&plu*n;0.75ms

容量

AC 220V 2A

90VA

cosφ=0.4&plu*n;0.1

寿命

机械寿命 105次

重量

约 0.6kg

注：1、BS–16A型继电器带有电流自保持绕组，自保持电流为1A。

2、带“C”者为长期带电型继电器，具有外附电阻。

7、订货须知

　　订货时请指明：

　　a. 产品型号、名称及规格；

　　b. 电压额定值；
