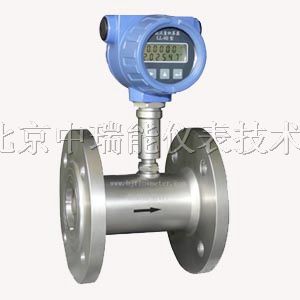

ZRN-LW-C系列涡轮流量计
加入时间:2:35:29
∷产品简介∷
    产品简介: 现场显示带输出型
介质温度:(-20~80) ℃、(-20~120) ℃;环境温度:(-20~55) ℃;
准确度:0.2级(特定)、0.5级、1级;  重复性:指示值的±0.2%;
显示方式:现场单排或双排液晶显示瞬时流量和累计流量;
输出方式:4~20mA或1~5V两线制电流输出(也可脉冲输出);
供电电源:外供+24VDC;
传输距离:传感器至显示仪表的距离500米;
本体材质:304钢、316钢、316L钢;
叶轮材质:2Cr13(镀镍、镀钛处理)、PVC;
轴承材质:硬质合金、陶瓷(需定做);
连接方式:螺纹、法兰、法兰夹装、卫生卡箍接口;
法兰标准:GB/T9112、9113、9115、9117-2000*标准;
工作压力:1.6~2.5MPa(25~42MPa高压需定做*);
*护等级:IP65;*爆等级:ExdII*5;
产品详细介绍:
一、概述
TU-LW涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外*技术生产制造的,是液体计量*理想的流量计之一。流量计具有结构简单、*度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、*、食品等领域,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有*功能的显示仪表配套使用,可以进行自动定量控制、*量报警等用途。
二、产品特点:
1.传感器为硬质合金轴承止推式,不**精度,并且**性能。
2.结构简单、牢固以及拆装方便。
3.测量范围宽,下限流速低。
4.压力损失小,重复性好,*度高。
5.具有较高的*电磁干扰和*振动能力。
TU-LW□
□□□
说 明
TU-LW-A
流量传感器脉冲输出三线制,+12V供电;
TU-LW-B
现场显示型3V电池供电;
TU-LW-C
现场显示带4~20mA或脉冲输出,+24V供电;
TU-LW-D
流量变送器4~20mA输出,+24V供电;
4
正常流量范围
m3/h
0.04~0.25
扩展流量范围
m3/h
0.04~0.4
6
0.1~0.6
0.06~0.6
10
0.2~1.2
0.15~1.5
15
0.6~6
0.4~8
20
0.8~8
0.45~9
25
1~10
0.5~10
32
1.5~15
0.75~15
40
2~20
1~20
50
4~40
2~40
65
7~70
3.5~70
80
10~100
5~100
100
20~200
10~200
125
25~250
12.5~250
150
30~300
15~300
200
80~800
40~800
*
无标记,为非*爆型
B
*爆型
精度
等级
A
*度0.2级
B
*度0.5级
C
*度1.0级
涡轮
类型
A
正常流量范围
B
扩展流量范围
说明:
DN4~DN10管径螺纹连接或焊接,配有前后直管段和过滤器,*大压力为6.3MPa。
DN15~DN40管径的传感器为螺纹连接,压力为2.5MPa。
DN50~DN200管径的传感器为法兰连接, 压力为1.6Mpa。
DN15~DN40管径可选配前后直管段或活接头,材质分碳钢和不锈钢。
DN15~DN40管径如需法兰连接,订货时说明。
★高压型及*要求订货时说明。
三、工作原理:
流体流经传感器壳体,由于叶轮的叶片与流向有*的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在*的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电
脉冲信号,此信号经过放大器的放大整形,形成有*幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在*的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k;
式中:
f——脉冲频率[Hz];
k——传感器的仪表系数[1/m3],由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量(工作状态下)[m3/h];
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。
四.主要技术性能:
1.公称通径:(4~200)mm基本参数见表一;
2.介质温度:(-20~80)℃、(-20~120)℃;
3.环境温度:(-20~55)℃;
4.准 确 度:±0.2%、±0.5%、±1%;
5.检出器信号传输线制:三线制电压脉冲(三芯屏蔽电缆);
6.供电电源:电压:12V±0.144V, 电流:≤10mA;
7.输出电压幅值:高电平≥8V,低电平≤0.8V;
8.传输距离:传感器至显示仪表的距离可达250米;
9.现场显示型供电电源:3V(锂电池供电,可连续使用3年);
10.显示方式:现场液晶显示瞬时流量和累计流量;
11.现场显示带信号输出供电电源:24V;4~20mA两线制电流输出,远传距离500米。
型号/规格

ZRN-LW-C系列

品牌/商标

中瑞能
