GDS-5B电能表时钟测试仪厂家现货直销

图1 GDS-5B时钟测试仪

一 、概述

GDS-5B时钟测试仪适用于使用32768Hz晶振的电子产品时钟电路，如：智能电表、电脑主板、温控器、定时器、电子秤以 及电子收款机上计时功能的精密测量，其外观如图1所示。

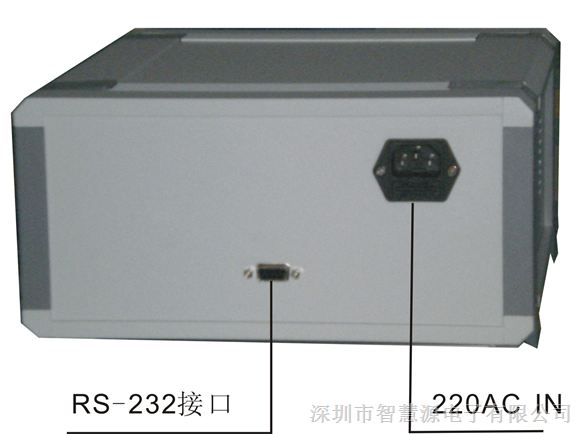

GDS-5B时钟测试仪附有RS232接口可与PC相连，将实时测量数据送到上位机以便修正电能表时钟误差。另配置1.0米的探头一支，以适应较大的线路板测量。

GDS-5B时钟测试仪有五档量程：

1 ppm：百万分之一误差

2 s/d：每日误差

3 s/m：每月误差

4 s/y：每年误差

5 F：32768时钟的频率误差

与其他公司同类产品相比，其优点如下：

1 具有超灵敏的传感器使接收更灵敏;

2 测量时钟采用非接触方式，秒脉冲采用接触方式与电器相连

3 采用拉丝氧化面板美观大方;

4 内置快速处理器和TCXO(带温度补偿的基准时钟晶振);

5 对被测信号的强弱以16级电平指示使用直观明了;

6 可设定上限和下限值，超过范围自动报警;

7 人机对话采用旋转编码器编码，操作方便;

8 精度优于0.2ppm。

二、特性

1. 测量范围：多费率电子电能表、电子产品时钟电路

2. 电源电压：220V AC 50HZ

3. 测量频率：32.768KHz 1Hz

4 测量周期7个可选：1秒、2秒、5秒、10秒、20秒、32秒、60秒

5. 基准频率：16.384MHZ TCXO

6. 测量精度：优于0.2ppm

7. 量程：五档可选，PPm(百万分之一误差率)，s/d(日误差)，s/m(月误差)，s/y年差，F 时钟频率误差

8. 信号强度指示：16级指示使用直观明了

9. 报警设定范围：正负200ppm

10. 体积：130×270×290mm

11. 显示方式：四位4.5寸LCD显示

12.配有RS232接口可连PC修正电能表时钟误差。
