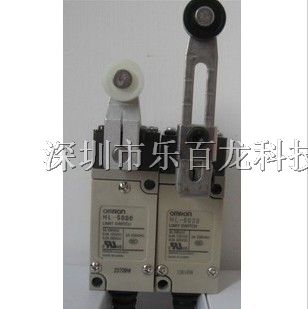

供应全新原装OMLON欧母龙限位行程开关HL-5000

地区：广东 深圳
认证： 无

深圳乐百龙自动化设备有限公司

VIP会员14年

全部产品 进入商铺

小型限位开关

小型、低价位的高实用性限位开关
• 头部和盒体，以及外罩采用凹凸状的结合方式，保持其牢固性。
• 独特的头部机构可加大OT，实现圆滑的动作。
• 开放了盒体导管口，是一种方便配线作业的结构 。
• 最适合印刷机械、成型机械、轻型机械等（在可能淋到油水、雨
水的环境中请选用WL、D4C等高密封型）。
• 带接地端子的CE标记对应品。
• 取得规格CCC



国外认证规格
认证机构 规格名称 文件名
CCC（CQC） GB14048.5 2
注. 关于认定型号、请来电咨询。
额定值
额定电压 (V) 非感性负载(A) 感性负载(A)
阻性负载 灯负载 感性负载 电动机负载
常闭 常开 常闭 常开 常闭 常开 常闭 常开
AC125
250		 5
5		 1.5
1		 0.7
0.5		 3
3		 2
1.5		 1
0.8
DC12
24
125
250		 5
5		 3
3		 4
4		 3
3
0.4
0.4		 0.2
0.2		 ——
——		 ——
——		 ——
——
注1. 上述数值指的是稳定电流的数值。
注2. 感性负载指的是功率因数为0.4以上（交流）、时间常数7ms以下（直流） 时的负载。
注3. 灯负载指的是有10倍的浪涌电流的负载。
注4. 电动机负载指的是有6倍的浪涌电流的负载。
 起动电流  常闭  最大24A
 常开  最大12A
安全规格认证额定值
  CCC（GB14048.5）
级别和额定值
AC-15 3A/250V

性能
 保护结构  IP65
 寿命 *  机械  1,000万次以上（依据一定的条件）
 电气  请参考右图的电气寿命曲线。
 容许操作速度  5mm～0.5m/s
 容许操作频率  机械  120次/min
 电气  30次/min
 绝缘电阻  100MΩ以上（DC500V兆欧表）
 接触电阻  25mΩ以下（初期值）
 耐压  同极端子间  AC1,000V 50/60Hz 1min
 带电金属部与地之间  AC1,500V 50/60Hz 1min
 各端子与不带电金属部  AC1,500V 50/60Hz 1min
 额定频率  50/60Hz
 抗振动  误动作  10～55Hz 双振幅1.5mm
 抗冲击  耐久  1,000m/s2以上
 误动作  300m/s2以上
 使用环境温度  -5～+65℃ （不结冰）
 使用环境湿度  95%RH以下
 重量  约130～190g
 环境湿度  95%RH以下
 重量  约92g(D4N-A20R)
注1. 上表数值为初始值。
注2. 上表数值可能根据型号不同而有所不同，具体情况请另外垂询。
* 寿命的值为环境温度为5～35℃、环境湿度为40～70%RH时的值。其他详细条件，请垂询。


小型限位开关

小型、低价位的高实用性限位开关
• 头部和盒体，以及外罩采用凹凸状的结合方式，保持其牢固性。
• 独特的头部机构可加大OT，实现圆滑的动作。
• 开放了盒体导管口，是一种方便配线作业的结构 。
• 最适合印刷机械、成型机械、轻型机械等（在可能淋到油水、雨
水的环境中请选用WL、D4C等高密封型）。
• 带接地端子的CE标记对应品。
• 取得规格CCC



国外认证规格
认证机构 规格名称 文件名
CCC（CQC） GB14048.5 2
注. 关于认定型号、请来电咨询。
额定值
额定电压 (V) 非感性负载(A) 感性负载(A)
阻性负载 灯负载 感性负载 电动机负载
常闭 常开 常闭 常开 常闭 常开 常闭 常开
AC125
250		 5
5		 1.5
1		 0.7
0.5		 3
3		 2
1.5		 1
0.8
DC12
24
125
250		 5
5		 3
3		 4
4		 3
3
0.4
0.4		 0.2
0.2		 ——
——		 ——
——		 ——
——
注1. 上述数值指的是稳定电流的数值。
注2. 感性负载指的是功率因数为0.4以上（交流）、时间常数7ms以下（直流） 时的负载。
注3. 灯负载指的是有10倍的浪涌电流的负载。
注4. 电动机负载指的是有6倍的浪涌电流的负载。
 起动电流  常闭  最大24A
 常开  最大12A
安全规格认证额定值
  CCC（GB14048.5）
级别和额定值
AC-15 3A/250V

性能
 保护结构  IP65
 寿命 *  机械  1,000万次以上（依据一定的条件）
 电气  请参考右图的电气寿命曲线。
 容许操作速度  5mm～0.5m/s
 容许操作频率  机械  120次/min
 电气  30次/min
 绝缘电阻  100MΩ以上（DC500V兆欧表）
 接触电阻  25mΩ以下（初期值）
 耐压  同极端子间  AC1,000V 50/60Hz 1min
 带电金属部与地之间  AC1,500V 50/60Hz 1min
 各端子与不带电金属部  AC1,500V 50/60Hz 1min
 额定频率  50/60Hz
 抗振动  误动作  10～55Hz 双振幅1.5mm
 抗冲击  耐久  1,000m/s2以上
 误动作  300m/s2以上
 使用环境温度  -5～+65℃ （不结冰）
 使用环境湿度  95%RH以下
 重量  约130～190g
 环境湿度  95%RH以下
 重量  约92g(D4N-A20R)
注1. 上表数值为初始值。
注2. 上表数值可能根据型号不同而有所不同，具体情况请另外垂询。
* 寿命的值为环境温度为5～35℃、环境湿

小型限位开关

小型、低价位的高实用性限位开关
• 头部和盒体，以及外罩采用凹凸状的结合方式，保持其牢固性。
• 独特的头部机构可加大OT，实现圆滑的动作。
• 开放了盒体导管口，是一种方便配线作业的结构 。
• 最适合印刷机械、成型机械、轻型机械等（在可能淋到油水、雨
水的环境中请选用WL、D4C等高密封型）。
• 带接地端子的CE标记对应品。
• 取得规格CCC



国外认证规格
认证机构 规格名称 文件名
CCC（CQC） GB14048.5 2
注. 关于认定型号、请来电咨询。
额定值
额定电压 (V) 非感性负载(A) 感性负载(A)
阻性负载 灯负载 感性负载 电动机负载
常闭 常开 常闭 常开 常闭 常开 常闭 常开
AC125
250		 5
5		 1.5
1		 0.7
0.5		 3
3		 2
1.5		 1
0.8
DC12
24
125
250		 5
5		 3
3		 4
4		 3
3
0.4
0.4		 0.2
0.2		 ——
——		 ——
——		 ——
——
注1. 上述数值指的是稳定电流的数值。
注2. 感性负载指的是功率因数为0.4以上（交流）、时间常数7ms以下（直流） 时的负载。
注3. 灯负载指的是有10倍的浪涌电流的负载。
注4. 电动机负载指的是有6倍的浪涌电流的负载。
 起动电流  常闭  最大24A
 常开  最大12A
安全规格认证额定值
  CCC（GB14048.5）
级别和额定值
AC-15 3A/250V

性能
 保护结构  IP65
 寿命 *  机械  1,000万次以上（依据一定的条件）
 电气  请参考右图的电气寿命曲线。
 容许操作速度  5mm～0.5m/s
 容许操作频率  机械  120次/min
 电气  30次/min
 绝缘电阻  100MΩ以上（DC500V兆欧表）
 接触电阻  25mΩ以下（初期值）
 耐压  同极端子间  AC1,000V 50/60Hz 1min
 带电金属部与地之间  AC1,500V 50/60Hz 1min
 各端子与不带电金属部  AC1,500V 50/60Hz 1min
 额定频率  50/60Hz
 抗振动  误动作  10～55Hz 双振幅1.5mm
 抗冲击  耐久  1,000m/s2以上
 误动作  300m/s2以上
 使用环境温度  -5～+65℃ （不结冰）
 使用环境湿度  95%RH以下
 重量  约130～190g
 环境湿度  95%RH以下
 重量  约92g(D4N-A20R)
注1. 上表数值为初始值。
注2. 上表数值可能根据型号不同而有所不同，具体情况请另外垂询。
* 寿命的值为环境温度为5～35℃、环境湿度为40～70%RH时的值。其他详细条件，请垂询。

度为40～70%RH时的值。其他详细条件，请垂询。

型号/规格

HL-5000

品牌/商标

OMLON（欧母龙）
