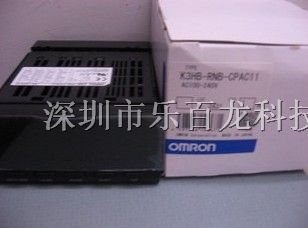

供应原装欧母龙旋转脉冲数字面板表K3HB-RNB-CPAC11

地区:广东 深圳
认证:

深圳乐百龙自动化设备有限公司

VIP会员14年

全部产品 进入商铺

规格


■额定值

 电源电压  AC100~240V、 AC/DC24V、 DeviceNet电源: DC24V
 允许电源电压范围  额定电源电压的85~110%、 DeviceNet电源:DC11~25V
 消耗功率(最大负载时)*1  AC100~240V:18VA以下、AC/DC24V:11VA/7W以下
 电流消耗  DeviceNet电源:50mA以下(DC24V)
 输入  无电压接点、电压脉冲、集电极开路
 外部供给电源  DC12V±10% 80mA(外部供给电源型)
 事件输入  启动补偿计时器输入  NPN集电极开路或无电压接点信号 短路时剩余电压(ON时剩余电压): 2V以下 短路时电流(0Ω 时) :4mA以下 最大施加电压 :DC30V以下 漏电流(OFF时漏电流) :0.1mA以下
 复位输入
 补偿输入
 组输入
 输出 (取决于 不同机种)  继电器接点输出  AC250V/DC30V 5A(阻性负载)、 机械寿命500万次、 电气寿命 10万次
 晶体管输出  最大负载电压 :DC24V、 最大负载电流 :50mA、 漏电流 :100μA以下
 线性输出  DC0~20mA/DC4~20mA : 负载500Ω 以下、 分辨率 约10,000 输出误差 : ±0.5%FS DC0~5V/DC1~5V/DC0~10V : 负载5kΩ 以下、 分辨率 约10,000 输出误差 : ±0.5%FS 但是、1V以下或±0.15V(0V以下无输出)
 显示方式  阴极LCD(LED背光照明)显示 ·7段数字显示(字符高度 PV:14.2mm(绿色/红色)、SV:4.9mm(绿色))
 主要功能  比例缩放功能,测量操作选择,输出滞后,输出断开延时,输出测试,显示值选择,显示颜色选择,键保护,组选择,显示更 新周期,最大/最小保持,复归
 使用环境温度  -10~+55℃(不结冰、凝露)
 使用环境湿度  25~85%RH
 保存温度  -25~+65℃(不结冰、凝露)
 高度  2,000m以下
 附件  防水包装,2夹具,终端盖,单位粘贴,指导手册。DeviceNet模型还包括一个DeviceNet 连接器(Hirose HR31-5.08P-5SC(01) 以及接线端子(Hirose HR31-SC121)) *3

*1. 当电源接通时,每个直流电源型号需要容量约为1A的控制电源。
当使用两个或两个以上直流电源型号时应格外审慎。推荐使用OMRON S8VS系列电源单元。
*2. 也可选用PNP输入类型。
*3. 对于K3HB系列DeviceNet模型,只能使用产品附带的DeviceNet连接器。提供的接线端子用于细电缆。

 产品规格仅供参考,详细信息请于业务员联系。


旋转脉冲表

量程为50kHz的数字旋转脉冲表
• 测量50kHz的高速脉冲
可以测量高达50kHz的旋转脉冲或ON/OFF脉冲信号。
可以进行高速旋转物体的旋转测量。
※支持无电压接点输入可至30Hz 。
• 具有旋转/环绕速度、比率及累计测量等6种测量方式
一个旋转脉冲表拥有6种旋转脉冲测量功能, 可支持各种
脉冲测量应用。
根据下述应用选择最适合您的功能:
旋转/环绕速度,绝对比率,误差比率,误差,浓度,通过时间。
型号/规格

K3HB-RNB-CPAC11

品牌/商标

OMRON欧母龙
