OMLON 接近开关探头E2C-ED02现货

E2C-EDA

高精度数字型

「数字接近传感器」即将登场! 扩大使用场景的传感器探头。丰富多彩的传感器探头。标准采用耐曲折电缆。不受环境变动影响的高精度检测。0.08%/℃卓越的温度特性(φ5.4mm型)。简单确实地检测微米精度。清晰、放大易看的「2画面数字显示」。支持高精度的定位·判别检查。将变化量最大化、「FP(Fine Positioning)功能」。

全球 | 欧姆龙工业自动化

E2C-EDA | 全球：英语

E2C-EDA | 日本：日本語

E2C-EDA | 新加坡：英语

上个 E2CY

下个 E2C/E2C-H

特点
资料下载
技术论坛
相关应用

额定值/性能

传感器探头

型号			E2CEDR 6-F	E2CED 01 (-□)	E2CED 02 (-□)	E2CEM 02 (-□)	E2CEM 07M (-□)	E2CEV 05 (-□)	E2C-EM 02H
项目			φ3× 18mm	φ5.4× 18mm	φ8× 22mm	M10× 22mm	M18× 46.3mm	30×14× 4.8mm	M12× 22mm
检测距离			0.6mm	1mm	2mm		7mm	5mm	2mm
检测可能物体			磁性金属(非磁性金属检测距离低下。请参见「特性数据」→876、877页)
标准检测物体			5×5×3mm		10×10×3mm		22×22×3mm	15×15×3mm	20×20×3mm
			材质：铁(S50C)
重复精度＊1			1μm		2μm		5μm	2μm
差动			可变
温度特性＊1	传感器探头部		0.3%/℃	0.08%/℃				0.04%/℃	0.2%/℃
	备用放大器部＋放大器部		0.08%/℃
环境温度范围＊2	动作时		-10～+60℃(不结冰、结露)						-10～+200℃ ＊3
	保存时		-10～+60℃ （不结冰、结露）	-20～+70℃(不结冰、结露)
环境湿度范围			动作时·保存时：各35～85%RH(不结冰、结露)
绝缘电阻			50MΩ以上（用DC500V兆欧表）
耐电压			AC1,000V 50/60Hz 1min 连同充电部和外壳间
振动(耐久)			10～55Hz 振幅1.5m X、Y、Z各方向2h
冲击(耐久)			500m/s2 X、Y、Z各方向3次
保护构造			IEC规格 IP67						IEC规格 IP60 ＊4
连接方式			接插件(标准导线长2.5m(探头部--备用放大器间2m)/-F型导线长3.5m(探头部--备用放大器间0.5m))
质量(包装状态)			约120g(带防护螺线管的型号(-S型)约增加90g)
材质	传感器探头部	外壳	黄铜	不锈钢	黄铜			锌	黄铜
		检测面	耐热ABS						PEEK
		紧固螺母	——			黄铜镍电镀		——	黄铜镍电镀
		齿形垫圈	——			铁锌电镀		——	铁锌电镀
	备用放大器部		PES
附件			备用放大器安装配件、使用说明书

＊1. 重复精度及温度特性是把标准检测物体放置在额定检测距离的中心距离时的值。
＊2. 即使在额定温度范围之内，如果温度急剧升降，可能导致特性的劣化。
＊3. 只有在传感器探头部，除去备用放大器部(-10～+60℃)。另外，不结冰·结露。
＊4. 因为不是防水结构，不能在蒸汽中使用。

放大器单元

型号		高功能双输出型		高功能外部输入型
型号项目	NPN输出	E2C-EDA11	E2C-EDA6	E2C-EDA21	E2C-EDA7
	PNP输出	E2C-EDA41	E2C-EDA8	E2C-EDA51	E2C-EDA9
电源电压		DC12～24V±10% 脉动(p-p)10%以下
消耗功率		1080mW以下(电源电压24V时消耗电流45mA)
控制输出		负载电源电压 DC26.4V以下开路集电极输出型(因NPN/PNP输出型号而异) 负载电流：50mA以下(残留电压 1V以下)
响应时间	超高速模式＊	动作·复位：各150μs
	超高速模式	动作·复位：各300μs
	标准模式	动作·复位：各1ms
	高精度模式	动作·复位：各4ms
功能	微分检测	单侧边缘检测模式/两侧边缘检测模式可以切换单侧边缘：300/500μs/1/10/100ms 可以切换两侧边缘： 500μs/1/2/20/200ms可以切换
	定时器	可以从OFF延迟、ON延迟、单触发中选择 1ms～5s(1ms～20ms﹕1ms单位、20ms～200ms﹕10ms单位、200ms～1s﹕100ms单位、1～5s﹕1s单位)
	归零	可以显示负数、阈值不移位
	初始化	把设定条件初始化
	防止相互干扰	最多5台＊间歇发振方式(响应时间＝(连接台数＋1)×15ms)
	滞后设定	可以设定的范围：10～4000
	输入输出设定	输出设定(可以从2ch输出/区域输出/自我诊断输出/断线检测输出之中选择)		输入设定(可以从各种示教/FP/归零/同步捡出之中选择)
数字显示		可以从检测量＋阈值/检测量百分比＋阈值/峰值＋谷值(时间更新)/峰值＋谷值(连续更新输出)/长号码显示/检测量＋峰值/检测量＋ch显示中选择
显示方向		可以在通常/倒退之间切换
环境温度范围		动作时：1～2台连接时：-10～+55℃、3～5台连接时：-10～+50℃、6～16台连接时：-10～+45℃。但是，同 EDR6-F组合时 3～4台连接时：-10～+50℃、5～8台连接时：-10～+45℃、9～16台连接时：-10～+40℃ 保存时：-20～+70℃(不结冰)
环境湿度范围		动作时·保存时：各35～85%RH(不结露)
绝缘电阻		以20MΩ(DC500V兆欧表)
耐电压		AC1,000V 50/60Hz 1min.
振动(耐久)		10～55Hz(振幅1.5mm)X、Y、Z各方向2h
冲击(耐久)		500m/s2 X、Y、Z各方向 3次
保护构造		IEC规格 IP50
连接方式		引出导线型	接插件型	引出导线型	接插件型
质量(包装状态)		约100g	约55g	约100g	约55g
材质	外壳	聚对苯二甲酸丁二醇酯
	盖子	聚碳酸酯

＊如果将检测功能选择到超高速模式，通信功能将变为无效，并且不能使用防止相互干扰功能和与手机式控制器的通信功能。

　产品规格仅供参考，详细信息请于业务员联系。

型号/规格

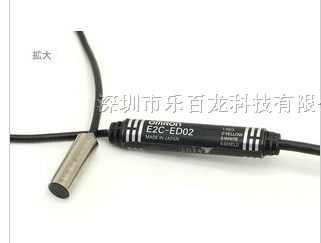

E2C-ED02

品牌/商标

OMLON（欧姆龙）

供应OMLON 接近开关探头E2C-ED02现货
