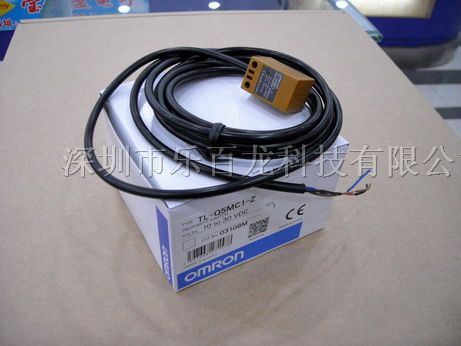

TL-Q方型标准型接近传感器
|
| |
特点：可适用于各种用途
安装简单，可用于高速脉冲发生器、高速旋转控制等。
适用于各种限制控制、计数控制等 | | | |
| 额定值/性能: |
|
|
常开型 |
TL-Q5MC1 |
TL-N5ME1 |
TL-N10ME1 |
TL-N20ME1 |
|
项目 |
常闭型 |
TL-Q5MC2 |
TL-N5ME2 |
TL-N10ME2 |
TL-N20ME2 |
| 检测距离 |
5mm±10% |
5mm±10% |
10mm±10% |
20mm±10% |
| 设定距离 |
0～4mm |
0～4mm |
0～8mm |
0～16mm |
| 回差距离 |
检测距离的10%以下 |
| 检测物体 |
磁性金属（非磁性金属时检测距离减小。） |
| 标准检测物体 |
铁15×15× 1mm |
铁30×30× 1mm |
铁40×40× 1mm |
铁50×50× 1mm |
| 响应频率 |
500Hz |
500Hz |
500Hz |
40Hz |
| 电源电压 |
DC12～24V 脉动(p-p)10％以下 |
| 消耗电流 |
10mA以下 |
| 控制输出 |
开关容量 |
100mA以下 |
200mA以下 |
| 残留电压 |
1V以下(负载电流 100mA、导线长2m时) |
1V以下(负载电流200mA、导线长2m时) |
| 显示灯 |
动作显示灯：红色 |
| 保护回路 |
逆连接保护、 脉冲吸收、负载短路保护 |
| 环境温度 |
动作保存时：-25～+70℃ （不结冰、结露） |
| 环境湿度 |
动作时、保存时：各35～95％RH （不结露） |
| 温度的影响 |
温度范围-25～70℃＋23℃ 时、±15%检测距离以内 |
| 电压的影响 |
额定电源电压范围±15%以内、额定电源电压值时、±1%检测距离以内 |
| 绝缘阻抗 |
50MΩ以上（DC500兆欧表）充电部与外壳间 |
| 耐电压 |
AC1,000V 50/60Hz 1min 充电部与外壳间 |
| 振动（耐久） |
10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h |
| 冲击（耐久） |
500m/s2 X、Y、Z各方向10次 |
1,000m/s2 X、Y、Z各方向 10次 |
| 保护构造 |
IEC规格 IP67 |
| 连接方式 |
导线引出型（标准导线长 2m）、 |
| 重量（捆包状态） |
约60g |
约140g |
约165g |
约240g |
| 材质 |
外壳 |
耐热ABS |
| 检测面 |
| 附件 |
金属安装配件、操作说明书 |
| 备注： 直流开关部的响应频率数为平均值。检测物体的间距为标准检测物体的2倍、设定距离为检测距离的1/2。 | |
| 输出回路图： |
 |
| 外形尺寸(单位：mm)： |
 | | |
