品牌:ZJ 型号:SMD型石英谐振器 种类:振荡器
| SMD型石英谐振器
Surface Mount T*e Quartz Crystal | |
● 技术参数Specifications

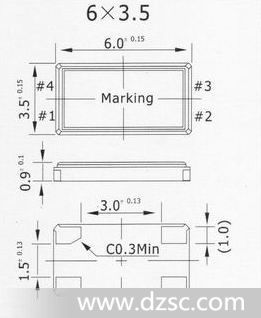

| 型号 T*e | 7 X 5 | 6 X 3.5 | 5 X 3.2 | 频率范围
Frequency Range | 1.00～125MHz | 1.00～90MHz | 1.00～50MHz | 电源电压
Supply Voltage | 3.3V (±5%) / 5.0V (±5%) | 温度频差
Frequency Stability | ±25ppm ±50ppm ±100ppm | 工作温度
Operating Temperature | -10～+60℃ / -20～+70℃ /-40～+85℃ | 储存温度
Storage Temperature | -40～+85℃ | | 占空比 Symmetey | 40:60 / 45:55 | 起始时间
Start up Time
| 10ms | 上升/下降时间
Rise/Full Time | 10ns Max
6ns Max(>40.0MHz) | 输出电平 “0” level
???????? “1” level | “0” level=10%VDD 0.5V Max(5.0V)
“1” level=90%VDD 4.5V Max(5.0V) | 输出负载
Output Load | TTL / HCMOS | 老化率
Aging | < ±3ppm/year | ● 输入电流Supply Current | 频率范围 Frequency Range | 输入电流Supply Current(mA) Max. | | 1.00MHz～14.90MHz | 10 | | 15.00MHz～29.90MHz | 15 | | 30.00MHz～39.90MHz | 20 | | 40.00MHz～49.90MHz | 25 | | 50.00MHz～59.90MHz | 30 | | 60.00MHz～79.90MHz | 35 | | 80.00MHz～99.90MHz | 45 | | 100.00MHz～125.0MHz | 50 | |
