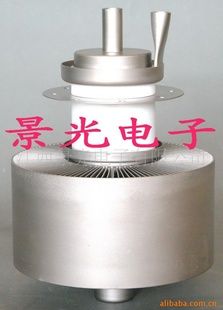

电子管 美国管型 景光牌 3CX10000D3型

    景光公司生产的该型电子管可与美国Eimac公司生产的3CX10000D3型电子管互换。该管型在欧洲管*作ITL12-1,这两个称号是同一个电子管。

一、特性参数

灯丝电压

5.8V

灯丝电流

145A

灯丝*大冲击电流

600A

放大系数

22

*间电容

栅*-阳*

21pF

栅*-阴*

55pF

阳*-阴*

1pF

跨导(Va=10kV,Ia=4A

50mA/V

安装方式:

垂直安装/阳*向上或向下

冷却方式

强迫风冷

风冷风量

6m3/min

*高进风温度

45

管壳及封接处
*高温度

250

重量(约)

6.5kg



二、*限运用数据

工作频率

120MHz



阳*电压

工作在30MHz

12kV

工作在3060MHz

9kV

工作在6090MHz

7kV

工作在90120MHz

6kV

阳*电流

5A

栅*电压

-1500V

栅*电流(满载)

0.8A

栅*电流(空载)

1.5A

峰值阴*电流(连续波)

28A

峰值阴*电流(脉冲状态)

38A

阳*耗散功率

12kW



栅*耗散

工作在30MHz

350W

工作在3060MHz

320W

工作在6090MHz

300W

工作在90120MHz

280W

三、典型工作状态

阳*电压

10

8kV



阳*电流

4.3

4.8A



栅偏压

640

560V



栅*电压

960

900V



栅*电流(加载)

0.53

0.72A



栅*耗散

145

220W



栅*电阻

1210

790Ω



阳*耗散

9.6

8.6kW



阳*输入功率

40

38.4kW



阳*输出功率

33

29kW



反馈比

10.5

12.9%



振荡效率

76.5

76%













"
是否提供加工定制

品牌/商标

景光牌

型号/规格

3CX10000D3(ITL12-1)

应用范围

振荡

材料

无氧铜

*性

PNP型

集电*允许电流ICM

5(A)

集电*耗散功率PCM

12K(W)

截止频率fT

120(MHz)

结构

扩散型

封装形式

功率型

封装材料

金属陶瓷封接
