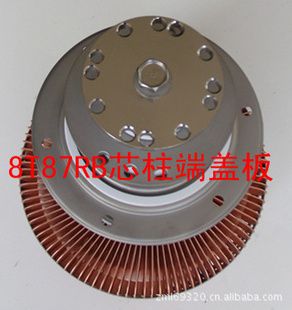

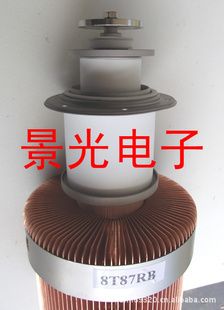

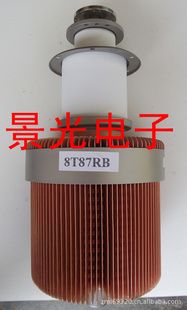

高频加热电子管 景光牌 8T87RB型



  景光牌8T87RB型电子管系大功率金属陶瓷结构、碳化钍钨阴*、强迫风冷三*管。*大阳*耗散功率为20kW,*高阳*直流电压为14KV,*高工作频率40MHZ,*大栅*耗散功率为600W,连续状态*大输出功率为35KW。主要用于高频加热设备中作振荡器。




一、特性参数



灯丝电压

8.0V

灯丝电流

200A

跨导(Ia=2A)

16mA/V

放大系数

20


*间电容


阳*与栅*

32pF

阴*与栅*

47pF

阴*与阳*

2.3pF

*高工作频率

40MHZ

重量(约)

19.5Kg

*大高度

386mm

   *大直径

204mm

安装方式

阳*垂直向下

冷却方式

强迫风冷

*小风量

25m3/min

*小静压

980Pa

散热器*高工作温度

250

管壳及封接处*高温度

250

进风*高温度

40







二、*限运用状态

 射频功率放大和振荡(C类电报状态)

阳*直流电压

14KV

栅*直流电压

-2000V

阳*直流电流

6A

栅*直流电流

0.9A

阳*耗散功率

20kW

栅*耗散功率

600W







三、典型工作状态
(振荡)

阳*直流电压

连续使用

10 kV

间断使用

13 kV

阳*直流电流

连续使用

4.6 A

间断使用

4.7 A

栅*直流电流

连续使用

0.45 A

间断使用

0.56 A

栅*阻*

连续使用

2.2 kΩ

间断使用

2.2 kΩ

阳*输出功率

连续使用

35 kW

间断使用

49 kW

栅*射频峰值电压

连续使用

1.73kV

间断使用

2.1kV

是否提供加工定制

品牌/商标

景光牌

型号/规格

8T87RB

应用范围

振荡

材料

无氧铜

*性

PNP型

集电*允许电流ICM

6(A)

集电*耗散功率PCM

20K(W)

截止频率fT

40(MHz)

结构

扩散型

封装形式

功率型

封装材料

金属陶瓷封接
