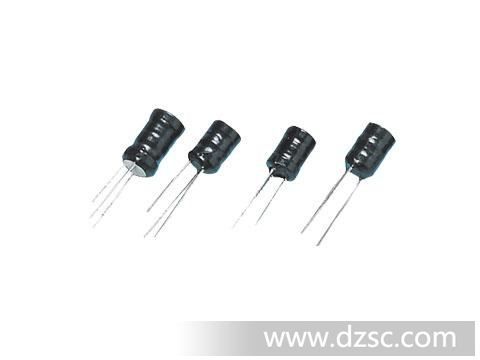

體型小的立式電感 .
占用安裝空間小 .
高Q .
分佈電容量小,自共振頻率高 .
*導針結構,不易產生開路現象 .
用 PVC 或 UL 熱縮套管保護 .

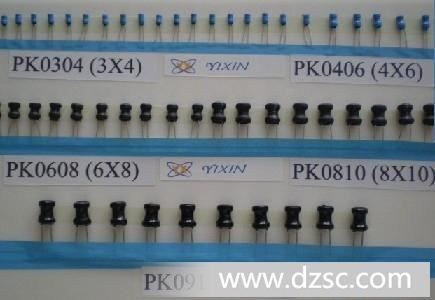

可卷裝易於自動插件 .
尺寸:
类c型 | AHPK0406工字电感max | B ref | C | D max | E&plu*n;0.05 | F max |
HPK0406 | 8.0 | 15.0 | 2.0&plu*n;0.5 | 5.0 | 0.52 | 1.5 |
HPK0608 | 10.0 | 15.0 | 2.5&plu*n;0.5 | 7.0 | 0.62 | 1.5 |
HPK0810 | 12.5 | 15.0 | 5.0&plu*n;1.0 | 9.0 | 0.62 | 1.5 |
HPK1012 | 15.0 | 15.0 | 6.0&plu*n;1.0 | 12.0 | 0.80 | 1.5 |
功能:
功率電感,一般在電路中作電源電壓及電流的轉換及扼流圈(Choke), 濾除電源電路的階波或起儲流蓄能之功能。
應用:
電視和音響設備
通訊設備
峰嗚器和報警器
编号说明
HPK 0810 - 103 K - S0/UL
(1) (2) (3) (4) (5)
(1). 编号(T*e) : 工字型电感(Peaking coils) ( HPK )
(2). 尺寸(Size) : 铁芯尺寸,铁芯直径=8mm, 高度=10mm(core size: D=8mm, L=10mm)( 0810 )
(3). 标称电感值班(Inductance) : "103"表示 1muH(Example: "103"for 1mH) ( 103 )
(4). 电感公差(Tolerance) :"M:&plu*n;20%, "K":&plu*n;10% , "J":&plu*n;5% ( K )
(5). 电感外包*缘套管要求 PVC 或 UL( PVC Sleeve or UL tube )
HPK1012系列资料
PART *. | L m H | Q min | T*TING | DCR (Ω) | SRF | I mA | ||
FREQ. | MAX | MHZ MIN | MAX | |||||
电感值 | 品质因素 | 测试频率 | 直流电阻 | 自共振频率 | 额定电流 | |||
HPK1012-103K-S0 | 10 | 140 | @79.6KHZ | 12 | 0.35 | 280 | ||
HPK1012-123K-S0 | 12 | 140 | @79.6KHZ | 13 | 0.31 | 280 | ||
HPK1012-153K-S0 | 15 | 140 | @79.6KHZ | 18 | 0.28 | 280 | ||
HPK1012-183K-S0 | 18 | 130 | @79.6KHZ | 25 | 0.26 | 280 | ||
HPK1012-223K-S0 | 22 | 130 | @79.6KHZ | 30 | 0.22 | 240 | ||
HPK1012-273K-S0 | 27 | 130 | @79.6KHZ | 35 | 0.20 | 240 | ||
HPK1012-333K-S0 | 33 | 110 | @79.6KHZ | 40 | 0.19 | 200 | ||
HPK1012-393K-S0 | 39 | 110 | @79.6KHZ | 50 | 0.17 | 140 | ||
HPK1012-473K-S0 | 47 | 110 | @79.6KHZ | 50 | 0.15 | 140 | ||
HPK1012-563K-S0 | 56 | 100 | @79.6KHZ | 65 | 0.13 | 140 | ||
HPK1012-683K-S0 | 68 | 80 | @79.6KHZ | 70 | 0.12 | 120 | ||
HPK1012-823K-S0 | 82 | 65 | @79.6KHZ | 85 | 0.10 | 120 | ||
HPK1012-104K-S0 | 100 | 60 | @79.6KHZ | 100 | 0.10 | 120 |
滤波
电感线圈
国产
1012
插件电感
单层间绕式
磁芯
工字形
高频
卧式
陶瓷
50
1UH-10MH(mH)
400(mA)
1(F)
