品牌:优特普 型号:UTP101AT/R 用途:传输单色或彩色PAL、NTSC、SECAM等制式的基带视频信号

有源双绞线视频传输器--UTP101AT/R

产品介绍

UTP101AT/R双绞线视频传输器是一款有源单路双绞线视频传输器。该设备以五类或五类以上非屏蔽双绞线作为传输介质,实时传输单色或彩色PAL、NTSC、SECAM等制式的基带视频信号,传输距离达1200米,当环境干扰严重时,可以选用屏蔽*5类网线,传输距离可达900米以上。该产品可调节设备上的拨码开关来适应不同距离的传输需要,视频*。

UTP101AT/R具有*强的*干扰能力,同时对外界的电磁辐射小,既可以在具有*干扰源的环境下正常工作,又可以在有低辐射要求的场所下应用。在一根双绞线中的四对线任取一对线即可传输一路信号,四对线可以传输四路视频。在实际工程中,该设备的传输线缆可以和电话、RS485控制数据、音频、多路视频、甚至低压电源等电缆一起布线,各种信号互不干扰。本产品内建瞬态冲击保护措施,有较强的环境适应能力。与传统视音频传输方案相比,采用无源双绞线视频传输器可以*大地降*,*性能;与其他同类产品相比,优特普科技产品的性能更强,稳定性更好,性价比优势更为明显。(点击了解双绞线产品的优势)

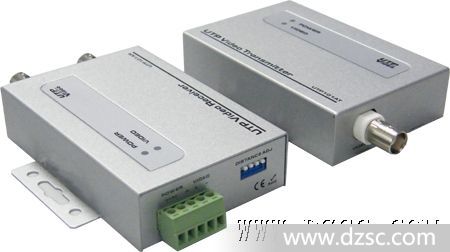

【产品图片】

【产品特点】

★ 实时传输清晰的*信号,视频效果质量高
★ 高质量的视频效果
★ 距离0~1200米,可调节
★ *强干扰抑制
★ 五级*雷设计
★ 视频/电源指示
★ 电源高*扰设计
★ SMT表贴工艺设计
★ 宽电压直流交流输入
★ 体积小

产品组合应用

UTP101AT+UTP101AR

四路监控信号通过一根5类或*5类双绞线传输示意图:

【产品性能参数】

电源
部分

适应电压范围

12V-40VDC或9V-24VAC(50Hz)

功耗

<100毫瓦

过压保护

40V

雷击浪涌保护

>2KV/1KA

执行标准:组合波IEC6100-4-5,1955(GB/T 17626.5-1999)

*要求

*合标准

执行标准:IEC60065:1998

视频传输性能

兼容视频制式

PAL,NTSC,SECAM等基带信号

信号处理带宽

250MHz(-3db)

信号驱动带宽

0-6MHz

拨码调节预加重驱动*大距离

1200米

选用UTP CAT5E标准线材

信号
接口
部分

视频输入端口

卡针母制BNC座,75欧姆阻*

视频输出端口

可拔插接线端子,50欧姆阻*

视频输入端口*护

2KV(共模)

执行标准:10/700us波 IEC6100-4-5 ,1955(GB/T 17626.5-1999)

视频输出端口*护

2KV(差模),4KV(共模)

执行标准:10/700us波 IEC6100-4-5 ,1955(GB/T 17626.5-1999)

视频输出端口过流保护

>100mA过流保护

调节
拨码

拨码开关器

蓝色4档位侧拨码

拨码档位

4档位(0-600米,600-900米,900-1200米,>1200米)

指示灯

电源指示灯

信号指示灯

静电
*护

整机静电*护

6KV接触放电,8KV空气放电

执行标准:IEC6100-4-2

*性

平均故障间隔
时间(MTBF)

>30000小时

机械材料特性

外观尺寸

118mm×84mm×22mm

包括耳朵,器件接头部分

外壳材料

冷轧钢板

外观颜色

银色亚光

环境
要求

工作温度

-20℃~70℃

相对湿度

0~95%(非冷凝)

储存温度

-40℃~150℃

包装

包装材料

K2K

包装体积

122mm*86mm*30mm

认证

CE认证,ROHS认证

CE认证,ROHS认证

*
要求

可提供*产品

通过ROHS认证

【产品售后服务】

15天内包退,三个月内包换、二年内包修(详情请浏览保修卡)

【通过认证】

点击了解认证详情

【应用范围】

安*监控系统
自动化控制系统
信息显示系统
平板多媒体广告工程

----------------------------------------------------------------------------------------------------------------------------------------------------
