Y/YW型阀是先导式控制的溢流阀，导阀和主阀均为锥阀式结构。Y型阀主要用于控制系统的压力；YW型阀也可以控制系统的压力并能在任意时刻使之卸荷。
技术参数
规 格 | 03 | 06 | 10 |
*大流量l/min | 100 | 200 | 400 |
工作压力A，B，X(MPa) | 至31.5 |
| 背压MPa | Y | 至31.5 |
YW | 至6 |
| *小调节压力MPa | 与流量有关 |
*大调节压力MPa | 3.15 |
介质 | 矿物质液压油、磷酸脂液压油 |
| 介质粘度范围mm2/s | 2.8~100 |
| 介质温度范围℃ | -20~70 |
电磁阀特性 | 见FW-01电磁换向阀 |
功能说明：
溢流阀是使系统中多余流体通过该阀溢出，从而维持其*压力近于恒定的压力控制阀。电磁溢流阀是电磁换向阀与先导式溢流阀的组合，用于系统的多级压力控制或卸荷。
型号说明：
说明1. 1)，2)，3)，4)，5)项用于YW电磁溢流阀。
2. 2)阻尼安装在电磁换向阀B油口。
3. 6) U型特性详见曲线。

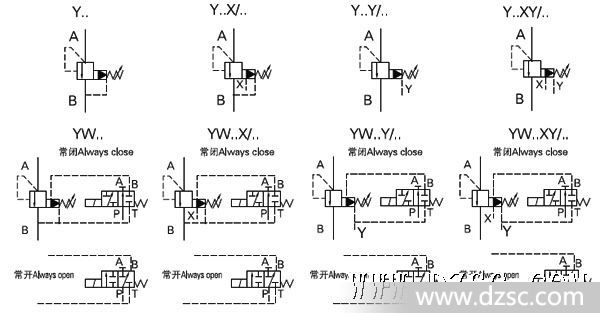

机能*号：
技术参数 ：
| 规格 | 03 | 06 | 10 |
| *高工作压力(MPa) | 31.5 |
| *大流量 flow(L/min) | 250 | 500 | 650 |
| 工作介质 | 矿物液压油、磷酸酯 |
| 介质温度范围(℃) | -20～70 |
| 介质粘度范围(mm2/s) | 12～380 |
| 压力等级(Mpa) | .5 35 |
| 重量(Kg) | Y型 | 2.6 | 3.5 | 4.4 |
| YW型 | 3.8 | 4.7 | 5.6 |
特性曲线：
(在v=41mm2/s和t=50℃下测得）
外形尺寸：
| 型号 | B1 | B2 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | L12 | L13 | L14 |
| Y/YW-03 | 80 | 54 | 98.5 | 91.5 | 67 | 54 | 23.5 | 149.3 | 0 | 22.1 | 47.5 | 14 | 159.7 | 22.1 | 20 | 6 |
| Y/YW-06 | 100 | 69.8 | 122.2 | 117.5 | 83.7 | 66.7 | 26.5 | 161.8 | 23.8 | 11.1 | 55.6 | 11 | 172.2 | 33.3 | 25 | 6 |
| Y/YW-10 | 115 | 82.6 | 154.5 | 149.5 | 106.9 | 88.9 | 28.1 | 172.5 | 31.8 | 12.7 | 76.2 | 9.4 | 182.9 | 44.4 | 30 | 6 |
| 规格 | D | D1 | D2 | D3 | 安装螺钉 | 拧紧力矩 |
| Y/YW-03 | 12 | 6 | M12 | 7 | M12x45-10.9 | 130Nm |
| Y/YW-06 | 25 | 6 | M16 | 7 | M16x50-10.9 | 310Nm |
| Y/YW-10 | 32 | 6 | M18 | 7 | M18x50-10.9 | 430Nm |
