供应60公里纯千兆光纤收发器电源外置

地区:广东 深圳
认证:

深圳市易兴泰科技有限公司

普通会员

全部产品 进入商铺
品牌:APTTEK 型号:APT-1024S56OC 接口类型:SC 线缆类型:IP线缆,光纤线缆 传输距离:60(m) 传输方式:全双工/半双工 发射波长:1550(nm) 发射功率:-6.0~0.0(dbm) 电压输入:DC5V 1A AC220 0.5A(V) 尺寸:93mmx69mmx25mm(mm)

APT-1024S56OC 纯千兆 60KM

一:产品介绍

纯千兆光纤收发器是*合以太网标准IEEE802.3、快速以太标准IEEE802.3UIEEE 802.3z/ab高比特以太网等标准的以太网/光纤传输介质转换器,支持IEEE 802.1d以太网生成树协议及IEEE 802.1p Qos以太网Qos标准。其主要功能是:实现*合双绞线媒介(1000BASE-T)传输的以太网电气信号与*合光纤媒介(000Base-SX/LX)传输的以太网光学信号之间的相互转换,利用了光纤固有的优质传输性能实现以太网信号的远程传输。

产品采用台式外置电源的结构设计,采用5V市电电源适配供电,具有移动方便,可*工作特点。单纤双向光纤收发器*用一根光纤实现以太网数据双方向实时同步传输,可以节省宝贵的光纤资源与布线空间。支持传输距离60km具有6个指示灯,可动态指示光纤和电口链路的连结状态及链路故障告警。

二:产品特点

*合IEEE802.3z/ab,IEEE802.1q,IEEE802.3u,1000Base-SX/LX,IEEE802.3ah,IEEE802.1D标准

设计简单,*性高,功耗低 模块化结构设计,可上集中供电机架。

支持热插拔,即插即用 *时延数*输,网络协议透明传输

支持存储转发模式,支持*长包,*大9720字节,内置128K缓存器 支持IEEE802.1Q ,支持跨交换机VLAN,TRUNK

端口支持Auto-MDI/MDIX自动翻转 支持IEEE802.x,端口流量与背压控制及*用户认证

支持端口VLAN,端口镜像。IPV6端口镜像流量4K,基于MACTrunking 自动链接实效转移,双重Tagging/QinQ

支持生成数及循环检测,IGMP,MLD 内置*雷电路,可大幅减少雷电感应造成的损坏

平均无故障工作时间在5万小时以上

三:技术参数

接入方式:1000Mbps

标 准:IEEE802.1q,IEEE802.3u,10/100/1000Base-T,100Base-FX,

1000Base-SX/LX,IEEE802.3ah,IEEE802.3z/ab,IEEE802.1D

波 长: 850nm/1310nm/1550nm

传输距离: 多模: 550m ,单模: 20/40/60/80km,五类双绞线: 100m

端 口: 1 个 RJ45 口: 连接 STP/UTP五类、六类双绞线

1个光纤口:多模 SC/ST(光纤尺寸 50/125um,62.5/125um)

单模 SC/FC 光纤口(光纤尺寸 9/125um) 或SFP插口

转换方式: 介质转换、存贮转发 / 直通

MAC地址: 自动刷新,基于MAC的Truking和自动链接失效转移

缓存器空间: 128KB

数据包长度: 存贮转发:9720Bytes,直通:无限长

流量控制: 全双工状态:流量控制 , 半双工状态:背压方式

延 时: 存贮转发: 9.6us ,直通: 0.9us

误 码 率: <1/>

LED指示灯: POWER( 电源 ) , TX LINK/A* (双绞线连通 / 动作)

FX LINK/A*(光纤线连通/动作),FDX (以太网全双工方式)

FX(光纤1000M 传输速率), TX 1000 (双绞线100M 传输速率)

电 源: DC5V 1A (外置), AC220 0.5A( 内置 )

功 耗: <2.5W

工作温度: 0 ~ 50 ℃

储存温度:-40~ 70 ℃

相对湿度:5%~90% 无凝结

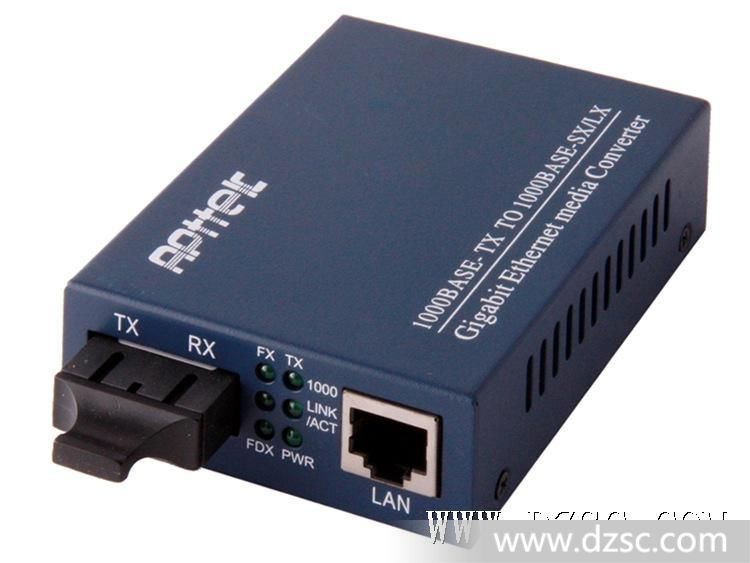

四、产品图片


五:纯千兆订购信息

产品型号

光纤
类型

光接口

电接口

发射

波长

传输
距离

发射功率

接收灵敏度

允许

损耗

体积
(长x 宽x高)

APT-1024M11OC

多模

SC/ RJ45

850nm

550M

-12.0~-6.0

-16.0

4.0

93mmx69mmx25mm

APT-1024S33OC

单模

SC/ RJ45

1310nm

20KM

-6.0~-1.0

-21.0

15.0

93mmx69mmx25mm

APT-1024S34OC

单模

SC/ RJ45

1310nm

40KM

-6.0~0.0

-24.0

18.0

93mmx69mmx25mm

APT-1024S56OC

单模

SC/ RJ45

1550nm

60KM

-6.0~0.0

-24.0

20.0

93mmx69mmx25mm

APT-1024S58OC

单模

SC/ RJ45

1550nm

80KM

-2~3.0

-24.0

22.0

93mmx69mmx25mm
