【*】供应双绕组无励磁调压全密封油浸式变压器

品牌:华通 型号:S9-M型6-10kV 额定电压:10（kV） 额定容量:详见内容（KVA） 负载耗损:详见内容（W） 阻*电压:详见内容（%） 尺寸:详见内容（m） 产品认证:详见内容

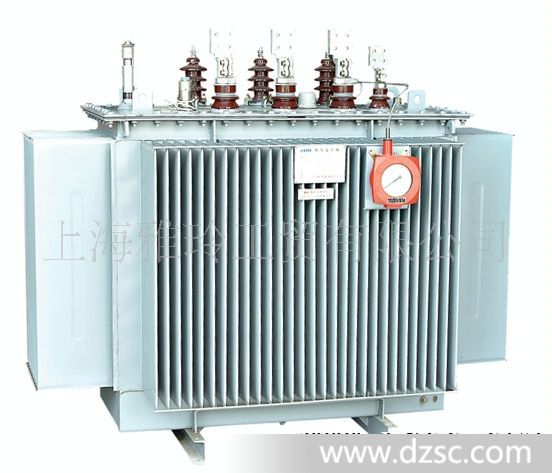

产品展示

适用范围

S9-M-30-2000 ／ 10 型全密封油浸式变压器适用于交流50Hz、额定工作电压10 kV 及以下的电力系统中，作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场所的配电变压器。

型号含义

结构特征

◆铁芯

铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为心式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面。

◆绕组

绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为同心式线圈；高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关安装在箱盖上，且需切断电源后方可变换分接电压。

◆*保护装置

①30～2000kVA变压器装有压力释放阀

②根据用户需求可安装具有报警和跳闸端子的气体继电器。

◆油温测量装置

①变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内1 2 0&plu*n;1 0 m m；

②800～2000kVA变压器装有双金属温度计；

◆变压器油箱变压器油箱由波纹壁构成，表面采用粉尘喷涂、漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹性可补偿因温度升降而引起的变压器器体积的变化。因此全密封变压器没有储油柜，降低了变压器整体高度。

◆变压器在封装时采用真空注油工艺，*去除了变压器中的潮气，变压器油不与空气接触，*的*氧气和水分侵入变压器而导致变压器*缘性能下降和变压器油老化的可能，因此不*定期进行油样试验。

工作条件

◆安装高度海拔不*过1000m

◆环境温度：-40℃～+40℃

主要技术参数

外形及安装尺寸




订货须知
订货时应提*品型号、额定容量、高低压额定电压及高压分接范围、相数、频率、连接组号。
