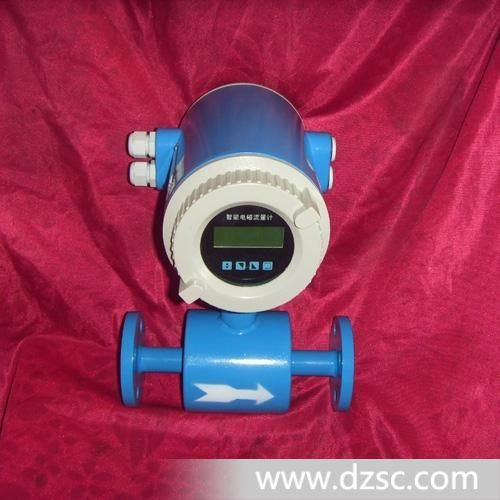

1 转换器与传感器一体安装的组成一体式流量计。
一、概述
二、主要技术参数
三、电磁流量计选型说明
四、流量计接线
五、流量计参数设置
六、流量计自诊断信息与故障处理
LDG型智能电磁流量计是我公司采用国内外*技术研制开发的全智能型电磁流量计,其全中文电磁转换器内核采用**处理器。计算速度*快、精度高、测量性能*。转换器电路设计采用国际*技术,输入阻**1015欧姆,共模抑制比*100db,对于外来干扰以及60Hz/50Hz干扰抑制能力*90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及*的磁路结构,磁场稳定*,而且大的缩小了体积,减轻了重复,使流量计小型流量化的特点。使客户“买的放心,用的省心,服务称心”是我公司的宗旨。
产品特点:
▲管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
▲测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
▲采用SMD器件和表面贴装(SMT电路*性高)。
▲采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,*了流测量的稳定性,功耗低。
▲全数字量的处理,*干扰能力强,测量*,精度高,流量测量范围可达150:1
▲*EMI开关电源,使用电源电压变化范围大,*EMC好
▲内部具有三个积算器可分别显示正向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间
▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
▲具有自检与自论功
1概述
工作原理
电流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬*缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有*电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电*检出并通过电缆送至转换器。转化器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流等信号,用于流量的控制和调节。
|
式中:E---------------为电*间的信号电压(v)
B-----------------磁通密度(T)
d------------------测量管内径(m)
v------------------平均流速(m/s)
式中k, d为常数,由于励磁电流是恒流的,故B也是常数,则由E=KBdv可知,体积流量Q与信号电压E-成正比,即流速感应的信号电压E与体积Q成线性关系。因此,只要测量出E就可确定流量Q,这是电磁流量计的基本工作原理。
由E=KBdv可知,被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要*合轴对称流动(如层流或者紊流)就不会影响测量结果的。因此说电磁流量计是一中真正的体积流量计。对于制造商和用户来说,只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量,而不需要任何修正。这是电磁流量计的一突出优点,是其他任何流量计所没有的。测量管内无活动及阻流部件,因此几乎没有压力损失,并且有分高的*性。
2主要技术参数
●公称通径系列DN(mm) 管道式四氟衬里: 10,15,20,25,32,40,50,65,80,100,125 150,200,250,300,350,400.450,500,600 管道式橡胶衬里: 40,50,65,80,100,125,150,200,300 350,400,500,600,800,1000,1200,1400, 1500,1600,1800,2000,2200. 注:*规格可以定制 ● 流动方向 正,反,净流量, 量程比:150:1 重复性误差:测量值的&plu*n;0.1% ● 精度等级:管道式:0.5级,1.0级 ● 被测介质温度: 普通橡胶衬里:-20~+60℃ 高温橡胶衬里:-20~+90℃ 聚四氟乙烯衬里:-30~+100℃ 高温型乙烯衬里:-30~+180℃ ● 额定工作压力: 管道式:DN10—DN65:≤2.5Mpa, DN80—DN150:≤1.6Mpa, DN200—DN1200:≤1.0Mpa ● 流量测量范围: 流量测量范围对流速度范围是0.3—15m/s
| ● 电导率范围: 被测流体电导率≥5μs/cm 大多数以水为成份的介质,其导电率在200-800μs/cm范围内,均可选用电磁流量; ● 输出电流及负载电阻: 4~20mA全隔离负载电阻<750欧姆脉冲频率0-1KHZ光电隔离O*外接电源≤35V 导通时集电**大电流为25mA ● 电*材料: 含钼不锈刚、钛(Ti)、钽(Ta)、哈氏合金(H)、铂(Pt)或其他*电*材料 ● *护等级:潜水型:IP68,其他型IP65 ● 供电电源: 85~265V, 45~63HZ ● 直管段长度: 管道式:上游≥5DN,下游≥2DN ● 连接方式: 流量计与配管之间均采用法兰连接,法兰连接尺寸应*合GB9119-88的规定。 ● *暴标志:mdllBT4 ● 环境温度:-25℃~+60℃ ● 相对温度:5%~95% ● 消耗总功率:小于20W
|
常见介质电导率表
液体 | 电导率(μs/cm) | 液体 | 电导率(μs/cm) |
各种酸 | 10*104-801*104 | 啤酒 | 600-800 |
碱液 | 8*104-30*104 | 麦芽汁 | 500-1000 |
蒸馏水 | 0.01-5 | 牛奶 | 200-300 |
水及饮料 | 200-800 | 水果酱 | 400-1000 |
3电磁流量计选型说明
LDG—□□—□ □ □ □ □ □ —□
通径 组合 电* 0—无输出 衬里 0—无就地显示 0—无通讯 0—无接地环 上限流量
(mm) S—一体型 M—MO2Ti 1—4—20mA/0—1KHZ X—橡胶 1—就地显示 1——RS485 1—有接地环 m3/h
L—分体型 T—TiI(钛) 2—4—20Ma F—四氟 2——RS232
D—Ta(钽) P—聚乙烯 3——MOdbus
H—哈氏合金 4—Hart
P—Pt(铂)
正确地选用电磁流量计是*用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径,流量范围,衬里材料,电*材料和输出电流等,*适应被测流体的性质和性质和流量的要求。
可测量的流体
由电磁流量计的工作原理可知,能选用电磁流量计测量流量的流体*须是导电的,严格的说,除了高温流体之外,只要电导率大于5μ/cm的任何流体都选用相应的电磁流量计来测量流量,因此不导电的气体,蒸汽,油类,*等物质不能选用电磁流量计来测量流量。
传感器口径的确定
流量计使用流速*好在0.3-15m/s范围内,此时流量计口径可选择与用户管道口径一致。
使用流速低于0.3m/s时*好在仪表部位局部*流速,采用缩管方式:
一体型或分离型的选择
一体型:现场环境较好的情况下,一般都选用一体型,即传感器和转换器组装成一体。
分离型:即传感器和转换器分开装于不同的地点,一般出现以下情况时选用分离型。
⑴环境温度或流量计转换器表面受辐射温度*过60oC.
⑵管道震动较大的场合。
⑶会对传感器的铝壳严重腐蚀的场合。
⑷现场温度较大或有腐蚀性气体的场合。
⑸流量计装在高空或并下调试不方便的场合。
订货时应注明传感器的转换器分离距离,一般不能*过100m,转换器为墙挂式安装。
电*、接地环材料的选择
应根据被测的流体的腐蚀性来选择电*的材料,请查有关腐蚀手册,对于*流体应作试验
材料 | 耐腐蚀性能 |
含钼不锈钢 (OCr18Ni12Mo2Ti) | 硝酸、温室下<5%*、沸腾的磷酸、蚁酸、碱溶液、在*压力下的亚*、海水、醋酸 |
哈氏合金C 哈氏合金B (HC HB) | 耐氧化性酸、氧化性盐、耐海水、耐非氧化性酸、非氧化性盐、碱、常温* |
钛(Ti) | 海水、各种氯化物和次氯酸盐、氯化性酸(包括发烟硝酸)、*酸、碱 |
钽(Ta) | 除氢氟酸、发烟*、碱外的其余化学介质、包括沸点的盐酸。硝酸和<175oC* |
铂(Pt) | 各种酸、碱、盐不包括*水 |
衬里材料选择说明
应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。
内衬材料 | 名称 | *号 | 性能 | *高工作温度 | 适用液体 |
橡胶 | 氯丁橡胶 |
| *性中等,耐一般低浓度的酸碱盐的腐蚀 | <80℃ | 自来水、工业用水、海水 |
聚胺脂橡胶 |
| *好的*性能,耐酸碱性能较差 | <60℃ | 纸浆、矿浆等浆液 | |
氟塑料 | 聚四氟乙烯 | F4或PTFE | 化学性能很稳定,耐沸腾的盐酸、*、*水、浓碱的腐蚀 | <180℃ | 腐蚀*的酸碱盐液体 |
四氟乙烯和六氟丙烯译名:特氟隆FEP | F46或FEP | 化学性能略逊于F4 |
| 腐蚀性的酸碱盐液体 | |
塑料 | 四氟乙烯和乙烯 | F4或ETFE | 化学性能略逊于F4 |
| 腐蚀性的酸碱盐液体 |
聚乙烯 | PO | 化学性能稳定 | <60℃ | 污水 | |
聚苯硫醚 | PPS |
| <150℃ | 热水 |
