九纯健温度传感器

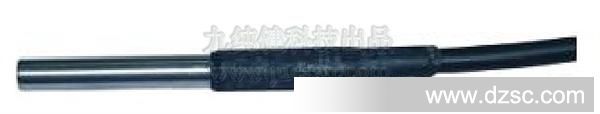

JCJ100TW 简易式温度传感器

JCJ100TW简易式温度传感器（又称温度探头）采用不锈钢金属外壳封装，内部填充*缘导热材料密封而成。本产品具有体积小巧、反应灵敏、种类丰富、*水*震等特点，可广泛用于环境温度、气体温度、液体温度、物体表面温度、冷冻冷藏温度等各种类型的温度测量。

技术参数

铂热电阻：Pt100、Pt500、Pt1000 *大测温范围：（-200～400）℃

精度等级：*±（0.15 0.002|t|）℃ B级±（0.30 0.005|t|）℃

铜热电阻：Cu50 （-50～100）℃ 精度： ±（0.30 0.006|t|）℃ 注：|t|为实测温度的*对值。

数字温度传感器：DS18B20 *大测温范围：-55℃～ 125℃ 测量精度：±0.5℃（-10℃～ 85℃）

JCJ100TWP以铂热电阻为感温元件，JCJ100TWC以铜热电阻为感温元件，JCJ100TWD以DS18B20数字传感器为感温元件。

接线端子说明

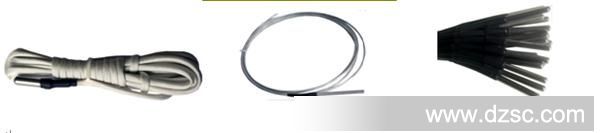

产品外形及结构图如下所示：
