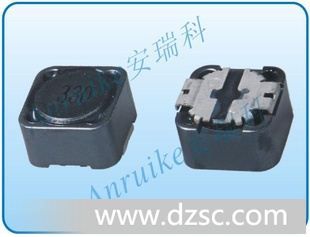

125电感,正方型磁屏蔽绕线电感器

欢迎新老客户咨询和免费索取样品，同时也*欢迎来工厂实地验厂及指导！销售电话：

特征性能及应用范围

l 耐大电流，低直流电阻，正方型产品安装稳固。

l 磁屏蔽结构，用于滤波、升降压，*干扰性能好。

l 产品无铅，附合欧盟ROHS标准。

   主要应用于数码产品，通讯设备，电源模块，液晶显示器，笔记本电脑，电子礼品，车载，灯具，网络设备，运动、*器材等。





（1）产品系列型号：CDRH型。

（2）表示产品尺寸：直径X高度，例如12表示直径12mm，5表示高度为5mm，允许公差&plu*n;0.3mm。

（3）表示电感量：例如221为220uH。

（4）电感值公差：J=&plu*n;5%  K=&plu*n;10%  L=&plu*n;15%  M=&plu*n;20%  N=&plu*n;30%。

          通常屏蔽功率电感允许公    差值为M,*环境可按要求生产。

          备注：包装方式：载带盘装便于SMT自动贴片，也可按要求用吸塑盘散装。



型号	A(&plu*n;0.3)	B(&plu*n;0.3)	C(&plu*n;0.3)	D	E	F	G	载带盘装
CDRH62	6.2	5.9	3.0	1.5	4.6	4.6	1.4	1500PCS/卷
CDRH64	6.2	5.9	5.0	1.5	4.6	4.6	1.4	1000PCS/卷
CDRH73	7.3	7.3	3.4	1.8	5.0	4.8	1.6	1000PCS/卷
CDRH74	7.3	7.3	4.5	1.8	5.0	4.8	1.6	1000PCS/卷
CDRH124	12.0	12.0	4.5	5.0	7.6	7.0	2.9	500PCS/卷
CDRH125	12.0	12.0	6.0	5.0	7.6	7.0	2.9	500PCS/卷
CDRH127	12.0	12.0	8.0	5.0	7.6	7.0	2.9	500PCS/卷



使用及储存的建议

l SMT贴装时，环境温度在230℃～260℃之间，时间≦6秒。

l 手工焊锡，锡炉温度350℃～420℃之间、时间≦3秒。

l 工作温度：-25℃、 80℃。

l 储存环境：常温保存并远离易挥发的化学气体或液体。储存时间*过12个月或以上的产品端面应做*氧化处理经检测后再使用。



      *出以上环境订购前请谘询我司，,以便按要求做相关的*处理。
