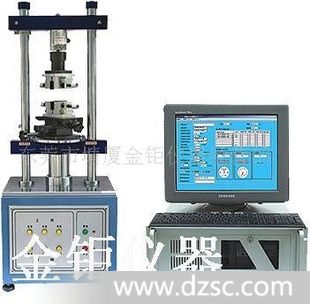

全自动插拔力试验机,简易型立式插拔力试验机

解决各种连接测试的夹具问题，及测试时公母连接品能自动对准，不会有吃单边的问题。

本机器适用于各种连接器之*力及拔出力测试，搭配*之自动求心装置，将可得到*准确之插拔力试验，检查报表。。。等等。

测试项目

连接器单孔插拔试验

连接整排插拔试验收连接器插寿命试验

连接器单Pin于塑胶保持力试验

连接器*RMAL FORCE试验

一般压缩，拉伸破坏试验

机器特点

可列印及储存图形（插拔位移曲线图、寿命曲线图、检查报表）

测试资料储存于硬碟（每一笔资料皆可储存，不限次数）

测试条件皆由电脑书面设定，方便且快速（含插拔行程，速度、暂停时间。。。等等）

检验报表抬头内容可*修改（中英文皆可）

检验报表可转档至Excel做编辑

型号	1220S (一般型)	1220HS(*型)		1220WS（加宽型）
*小显示行程	0．01mm	0.001mm		0.001mm
机台两柱内距	240mm	240mm		400mm
荷重种类	2kgf、5kgf、20kgf、50kgf
*小显示荷重	0．01（kg、lb、N、g）
荷重精度	0.2%
*大测试行程	150mm
测试速度范围	1-200mm/min、1-300mm/min（Option）、1-600mm/min（Option）
传动机构	滚珠螺杆
驱动马达	伺服马达
外观尺寸	400x300x950mm		563x360x1150mm
机台重量	75kg		105kg
使用电源	AC200V

设备构成

可选购配件

简易型立式插拔力试验机1220D 16500元/台(带求心装置)

注：显示方式可用推拉力计或数字显示表

本机站适用于各种连接器之*及拔出力测试。提供各种连接器*夹具及自动求心，将得到*准确的插拔力结果。

*大测试行程：150mm；

机台测试宽度：200mm；

带求心装置

荷重：2Kg-50Kg；

行程*小显示：0.001mm；

电源AC220V

测试项目：

1、连接器单孔插拔力试验 2、连接器整排插拔试验

3、连接器插拔寿命试验

设备构成：

1、测试机成体 2、插拔力显示器

3、荷重元（50.20或5KG任选一个）

4、大型X-Y移动台 5、多功能夹治具
