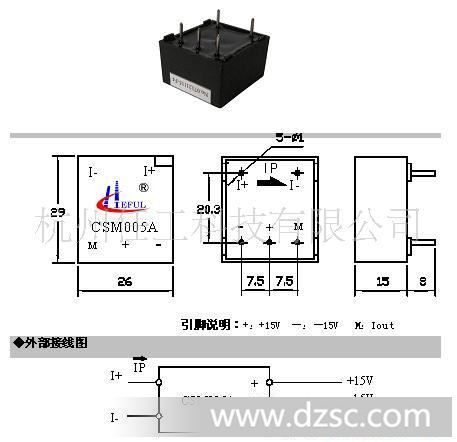

供应霍尔电流传感器CSM005A系列

地区:浙江 杭州
认证:

杭州任工科技有限公司

普通会员

全部产品 进入商铺

电参数:



CSM005A系列应用霍尔效应闭环原理的电流传感器,能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流















型号





CSM001A





CSM002A





CSM003A





CSM005A











IPN





原边额定输入电流





1





2





3



5



A



IP



原边电流测量范围



0~&plu*n;2



0~&plu*n;4



0~&plu*n;6



0~&plu*n;10



A



ISN



副边额定输出电流



25



25



25



25



mA



KN



匝数比



 25:1000



12:960



8:960



5:1000







RM



测量电阻(VC=&plu*n;15V)



额定电流时                               54-360



Ω



VC



电源电压



&plu*n;12~&plu*n;15(&plu*n;5%)



V



IC



电流消耗



VC=&plu*n;15V                  10 Is



mA



Vd



*缘电压



在原边与副边电路之间2.5KV*值/50Hz/1分钟







εL



线性度



 <0.2



%FS



XG



精度



TA=25℃VC=&plu*n;15V         &plu*n;0.7



%



I0



*点失调电流



TA=25℃                 <&plu*n;0.15



mA



IOM



磁失调电流



IP→0                      <&plu*n;0.15



mA



IOT



失调电流温漂



IP=0  TA=-25~ 85℃  &plu*n;0.1~&plu*n;0.6



mA



Tr



响应时间



<1



μs



f



频带宽度(-1dB)



DC~100



kHz



TA



工作环境温度



-25~ 85





TS



贮存环境温度



-40~ 100





-29-

品牌/商标

CH

型号/规格

CSM005A

种类

霍尔

制作工艺

集成

输出信号

数字型
