供应高压电流互感器 LZX-10Q，LZX-10
地区：浙江 温州
认证：
无
图文详情
产品属性
相关推荐

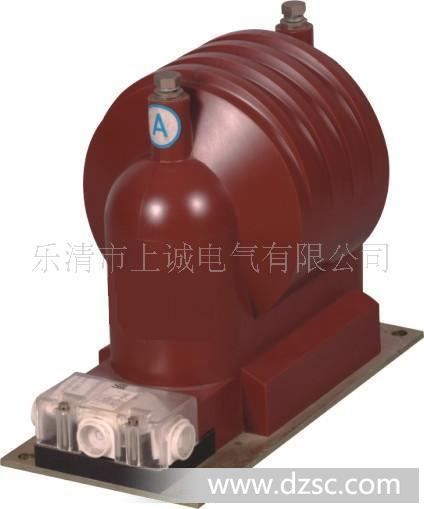

LZX-10Q型电流互感器
该型电流互感器是根据能源部、机械电子部关于10kV高压开关柜全工况*缘要求而设计的，具有较高的动热稳定电流的新型产品，适用于50Hz、10kV及其以下线路中作测量和保护之用。用于JYN-10A系列单母线等车式开关柜及其他开关柜。
本产品性能*合IEC185标准和GB1208-97《电流互感器》。
| 产品型号 | 额定电流比(A) | 次级组合 | 准确级及额定输出(VA) | 一秒热稳定电流(KA) | 动稳定电流(KA) | |||
| 0.2s | 0.2 | 0.5 | 10P15 | |||||
LZX－10
| 5/5 | 0.2s/10P15
| 10 | 10 | 10 | 15 | 0.5 | 1.2 |
| 10/5 | 0.9 | 2.3 | ||||||
| 15/5 | 1.4 | 3.3 | ||||||
| 20/5 | 1.8 | 5.5 | ||||||
| 30/5 | 2.7 | 6.7 | ||||||
| 40/5 | 3.6 | 9 | ||||||
| 50/5 | 4.5 | 11.2 | ||||||
| 75/5 | 6.8 | 16.7 | ||||||
| 100/5 | 9 | 22.5 | ||||||
| 150/5 | 14 | 24 | ||||||
| 200/5 | 18 | 32 | ||||||
| 300/5 | 24 | 48 | ||||||
| 400/5 | 30 | 64 | ||||||
| 600/5 | 30 | 54 | ||||||
| 800/5 | 40 | 72 | ||||||
| 1000/5 | 50 | 90 | ||||||
测量
电流互感器
上海互感器厂
LFZ2-10，LZX-10Q，LZX-10
环氧树脂电感
多层平绕式
铜芯
工字形
低频
底板安装
云母
300
150（mH）
300/5（mA）
100（F）
