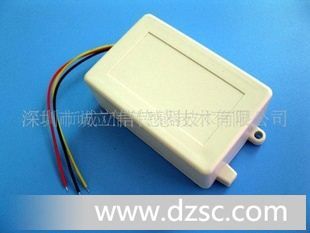

SS-968雷达感应模块(图)

长期供应SS-968、SS-9261微波感应控制器
SS-968微波感应控制器采用微波*微处理器,不但检测灵敏度度高,探测范围宽,而且工作**,误报率*低,能在

-25~ 45度的温度范围内稳定工作,*适和在中、**盗报警系统中作人体或者物体移动检测传感头使用.
使用注意事项
SS-968微波感应控制器产生的微波信号在传输、反射接收以及放大处理过程中可能引起微量噪波,过分*灵敏度将引

起噪波误触发,在7米处人体移动3~4步被触发的灵敏度已*使用*限,应调至在5米处移动3~4步被触发*佳.

SS-968微波感应控制器尽量安装在室内靠墙角上方,轴向对准门窗部位安装,室外应注意*风*水并降低灵敏度使用.
SS-968微波感应控制器应采用12V 100mA直流电源供电,并*任何时候供电电压不低于10伏,以使电路稳定工作,如果高

响度报警器和SS-968微波感应控制器公用电源时电源容量不应小于500mA.

SS-968微波感应控制器的输出端属于一种三*管集电*开路输出.因此用万用表无法直接测量是否有输出电压,可以在输

出端对正电源端外接一个10K电阻,感应到物体移动时,输出端为低电平,无信号时输出端为高电平.

SS-9261雷达探测器（以下简称探测器），采用微波*微处理器，不但检测灵敏度度高，探测范围宽，而且工作*

*，误报率*低，能在－25～＋45度的温度范围内稳定工作，*适和在中、**盗报警系统中作人体或者物体移动

检测传感头使用。
1．工作原理
1.1  探测器,使用微型天线在以轴线方向产生一个椭圆形半径为0～10米（可调）空间微波戒备区，对于较弱的干扰信

号，如小体积的动物，远距离的树木晃动、高频通讯信号、远处的闪电和家用电器开关时产生的干扰予以虑除。当探测

器鉴别出人体或者物体移动时，控制电路被触发，输出OUT1与OUT2闭合，*输出3到5秒左右。
1.2  探测器有两个指示灯，绿色为电源指示灯，绿色灯亮表示输入电源正常，红色发光二*管为告警指示灯，当雷达

探测模块检测到人体或者物体移动时，红色发光二*管告警灯亮，还有一个灵敏度调节电位器，调节检测距离，顺时针

调近，逆时针调远。
1.3  探测器初次加电时，系统自检,*1分钟左右,输出自检3次，而后，当检测到有物体移动时，将有3到5秒信号输

出.如果人体或者物体一直在监测范围内活动，将持续输出报警。

1.4  探测器的接线图如图所示，印制板上设置有灵敏度调节电位器RP1，可以使监控距离在0.5～7米范围内可调，顺时

针转动距离变近，逆时针转动距离变远.
接线端子说明如下：
1、OUT1――――继电器输出端1。
2、OUT2――――继电器输出端2。
3、Vcc ――――电源正*（＋12V）。
4、GND―――― 电源负*(GND)。
1.5  探测器工作**，一般没有误报，是以往*、*声波、热释电元件组成的报警电路以及常规微波电路所

*拟的，是目前用于**范和自动监控的*佳产品。所以*适合在仓库、商场、博物馆或者金融部门使用，具

有安装隐蔽、监控范围大、系统成本低的优点。
 2、使用注意事项
2.1  探测器产生的微波信号在传输、反射接收以及放大处理过程中可能引起微量噪波，过分*灵敏度将引起噪波误

触发，该探测器*远可以探测14米远处的人体或者物体移动，只是太灵敏，容易引起误报，一般建议用户在7米以内使

用，正常调接灵敏度电位器在5米处移动3～4步被触发*佳。

2.2  探测器尽量安装在室内靠墙角上方，轴向对准门窗部位安装，室外应注意*风*水并降低灵敏度使用。
2.3  探测器应采用12V 100mA直流电源供电，并*任何时候供电电压不低于10.5V，以使电路稳定工作，如果高响度

报警器和探测器公用电源时电源容量不应小于500Ma,而且尽量使探测器与高响度报警器分开，以免互相干扰。
2.4  探测器的输出端属于继电器端子输出。因此用万用表的电阻档可以直接测量是否有输出，当有输出时，继电器端

子的两个触点闭合，电阻为*，同时红色告警灯亮，没有输出时，OUT1与OUT2开路，电阻为*大,红色告警灯灭。
3．  主要技术参数：
3.1  电源电压：＋12V.
3.2  监测范围：7米内*，*远可以*14米，用户可以根据现场实际使用环境调节，只要能*您的监测范围，尽

量降低灵敏度，减少误报。
3.3  输出形式：继电器触点输出，触点电流，*大1A.
3.4  外形尺寸：长 x 宽 x 高 111 x 71 x 44mm
