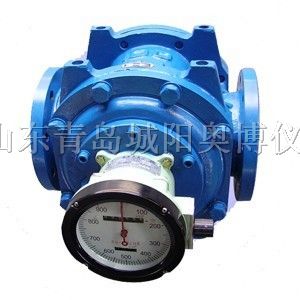

ORBLL型液体腰轮流量计是一种容积式流量测量仪表。用来连续测量管道中流过的液体的体积流量 基型腰轮流量计主要由测量和积算两大部分组成,能就地指示累积流量。若与相应的光电式电脉冲转换器和流量数字积算仪配套,则可进行远距离测量。
流量计采用了稳压性*好的塔轮式精度修正器,调整方便、准确。流量计具有测量精度高。工作*、牢固耐用、振动小。维修方便等特点,可测量较高粘度的流体,广泛适用于原油及石油制品的*计量。

工作原理:
当被测液体流经计量腔时,流量计的进出门端形成一个差压,在此压力推动下,便腰轮旋转.同时通过固定在腰轮轴上的一对驱动齿轮,使两个腰轮交换驱动旋转,由于计量腔的容积是一个固定值.所以,被测液体的流量与腰轮数成正比,并通过*的传动比的变速机构传给计数器,计数器的累计值即是被测液体在某段时间内的体积流量(基型)。



公称通径
DN(mm)

*大流量
(m3/h)

基本误差(%)

介质温度

远传输出轴转速
(m3/r)

公称压力
MPa

*大压损
MPa

粘度范围
mPa.S

范围5:1

范围10:1

15

2.5

/

±0.5

0~120

0.001

6.4

<0.12

3~500

25

6

40

16

0~80
0~120

50

25

±0.2

0.01

1.6

80

60

2.5

100

100

2.5

150

250

0.1

1.6

200

400

0~40

2.5

250

600

4

300

1000

4

型号/规格

ORBLL型

品牌/商标

奥博
