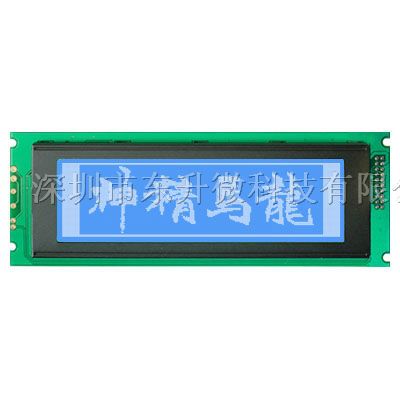

供应24064液晶模块

地区:广东 深圳
认证:

深圳市东升微科技有限公司

普通会员

全部产品 进入商铺

型号

点阵数

外型尽寸

视域尽寸

点大小

控制器

备注

DS24064-1

240x64

180.0x65.0

133.0x39.0

0.49x0.49

T6963C

贴片 绑定

DS24064-2

240x64

180.0x65.0

133.0x39.0

0.49x0.49

LC7981

4x15个汉字或30个字*/

DS24064-3

240x64

180.0x65.0

133.0x39.0

0.49x0.49

T6963C

另一款DS24064ZK外形相同

DS24064-4

240x64

180.0x65.0

133.0x39.0

0.49*0.49

S6B208

兼容台湾 宝丽明公司的 BG24064D

DS24064-Z1

240x64

180.0x65.0

133.0x39.0

0.48x0.48

RA8803

显示4行,每行1516*16的汉字共60



【编 号】DS24064-1
【尺 寸】180.0x65.0
【视 域】133.0x39.0
【显 示】点阵数: 240x64 点尺寸: 0.49x0.49
【控制器】T6963C
【驱动器】
【电 压】3Vor5V
【备 注】
产品介绍: DS2406*
显示效果:显示4X1516X16的蓝底白字或黄底黑字
工艺形式:贴片 绑定
驱动 ICS6B2086
器: T6963C,可以3.3V5V供电
源:LED侧白光,亮度高、功耗低、寿命长,由低电压单电源供电,简单易用,不会产生交流干扰信号。
接口定义:(带 T6963C控制器接口)模块右侧出双排接口,每排11个孔,接口间距2.54毫米
备注:(另一款DS24064ZK外形相同,接口定义略有区别---24口,自带*标准中文字库RA8803控制器)



【编 号】DS24064-2
【尺 寸】180.0x65.0
【视 域】133.0x39.0
【点 阵】240x64 点尺寸: 0.49x0.49
【控制器】LC7981
【驱动器】
【电 压】3Vor5V
【备 注】
产品介绍: 显示:4x15个汉字或30个字*/
控制器:LC7981DSM2406*的控制器是T6963C(或SAP102*





【编 号】DS24064-3
【尺 寸】180.0x65.0
【视 域】133.0x39.0
【显 示】点阵数: 240x64 点尺寸: 0.49x0.49
【控制器】T6963C
【驱动器】T6A39 T6A40
【备 注】
产品介绍: DSM2406* 数:240X64
显示效果:显示4X1516X16的蓝底白字或黄底黑字
外形尺寸:180.0X65.0X12.0mm(长XX厚)
视域尺寸:132.6X39.0mm(长X宽)
定位尺寸:176.0X54.0mm(长X宽)
工艺形式:贴片
驱动 ICT6A39 T6A40
器: T6963C
源:LED侧白光,亮度高、功耗低、寿命长,由低电压单电源供电,简单易用,不会产生交流干扰信号。
接口定义:(带 T6963C控制器接口)模块右侧出双排接口,每排11个孔,接口间距2.54毫米
1. FG 2.GND
VSS 3.Vcc(VDD) 4.V0 5.WR 6.RD 7.CE
8.C/D 9.NC 10.RET 11-18.DB0-DB7 19.NC 20.VEE 21.LED-A 22.LED-K
备注:(另一款DS24064ZK外形相同,接口定义略有区别---24口,自带*标准中文字库RA8803控制器)



【编 号】DS24064-4
【尺 寸】180*65.0
【视 域】133.0*39.0
【显 示】字*数: 240*64 字*大小: 0.49*0.49
【控制器】*
【驱动器】S6B2086
【电 压】3Vor5V
【备 注】兼容台湾 宝丽明公司的 BG24064D
产品介绍: 兼容台湾 宝丽明公司的 BG24064D



产品型号:DS24064-Z1

  数:240X64(显示4行,每行1516*16的汉字共60)
外形尺寸:180.0X65.0X12.0mm(长XX厚)
视域尺寸:132.6X39.0mm(长X宽)
定位尺寸:176.0X54.0mm(长X宽)
工艺形式:贴片
驱动  IC:三星S6B2086
  器:RA8803、板载负压电路;
  源:LED侧白光(左右两侧各3颗灯,*强亮度), LED
做背光源,亮度高、功耗低、寿命长,更主要的是LED由低
电压单电源供电,简单易用,而且不会产生交流干扰信号。
接口定义:(带 RA8803控制器)模块右侧出双排接口,2X12个孔,间距2.54毫米
1. FG  2.GND
VSS  3.Vcc(VDD)  4.V0(若板载负压*使用
软件调节对比度时为空)  5.WR  6.RD  7.CS 8.RS  9.NC
10.RST  11-18.DB0-DB7  19.NC  20.VEE
(若板载负压*使用软件调节对比度时为空)21.INT  22.BUSY  23.LED-A  24.LED-K
