12232液晶显示屏

型号	点阵数	外型尽寸	视域尽寸	点大小	控制器类型	备注
DS12232-1	122X32	66.6x27.9	55.0x18.0	0.39x0.45	SED1520	18pin1.0扁平线
DS12232-2	122X32	76.5x28.8	60.0x18.5	0.40x0.45	SED1520	二种接口选择
DS12232-3	122x32	80.0x36.0	60.0x18.5	0.40x0.45	SED1520
DS12232-4	122X32	84.0x44.0	60.0x18.0	0.40X0.45	SED1520	5V
DS12232-5	122X32	98.0x60.0	76.0x25.2	0.61x0.52	SED1520
DS12232-Z1	122X32	84.0x44.0	60.0x18.0	0.40X0.45	ST7920	5V

【编号】DS12232-1
【尺寸】66.6*27.95
【视域】 55.0*18.0
【显示】点阵数: 122X32 点尺寸: 0.39*0.45
【控制器】SED1520
【驱动器】SED1520
【电压】3Vor5V
产品介绍:
1.四只立脚，没有定位孔；
2.黄绿色玻璃、橙色LED底背光；
3.靠近电路板底部右侧出18pin1.0扁平线；
4.版本KD6024

【编号】DS12232-2
【尺寸】76.5*28.8*7.5
【视域】60.0*18.5
【显示】点阵数: 122X32 点尺寸: 0.40*0.45
【控制器】SED1520
【驱动器】
【电压】3Vor5V
【备　注】LED背光，二种接口选择
产品介绍:
1.本款产品黄绿屏，客户可以根据自身产品特点选择：LED背光、EL背光或者不带背光；
2.右侧出双排2*8*2.54排针。
3.芯片:SED1520

【编号】DS12232-3
【尺寸】80.0*36.0
【视域】60.0*18.5
【显示】点阵数: 122*32 点尺寸: 0.40*0.45
【控制器】SED1520
【驱动器】
【电压】3Vor5V
【备　注】

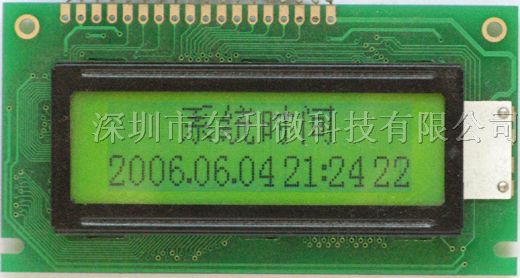

【编号】DS12232-4
【尺寸】84.0*44.0*12.8
【视域】60.0*18.0
【显示】点阵数: 122X32 点大小小: 0.40X0.45
【控制器】SED1520
【驱动器】
【电压】3Vor5V
【备　注】
产品介绍: 型号：D*12232A
玻璃类型：STN
点阵数：122*32
外形尺寸：84.0*44.0*12.8mm（长宽厚）
定位尺寸：77.0*36.75mm
视域尺寸：60.0*18.50mm
驱动器：SED1520；
工艺形式：COB；
接口类型：上边靠左出18pin2.54排针；
背光类型：黄色LED底光；
数*输：8位双向数据总线；可分别对应80和68系列的MPU

【编号】DS12232-5
【尺寸】98.0*60.0
【视域】76.0*25.2
【显示】点阵数: 122X32 点尺寸: 0.61*0.52
【控制器】SED1520
【驱动器】
【电压】3Vor5V
【备　注】本款12232图形点阵液晶屏（LCM）专为车辆行驶记录仪度身定做的
产品介绍: 本款12232图形点阵液晶屏（LCM）专为车辆行驶记录仪度身定做的

【编号】DS12232-Z1
【尺寸】84.0*44.0*12.8
【视域】60.0*18.0
【显示】点阵数: 122X32 点尺寸: 0.40X0.45
【控制器】 ST7920
【驱动器】
【电压】3Vor5V
【备　注】
