（模拟量输入32路16位500K数字量8路DIDO）

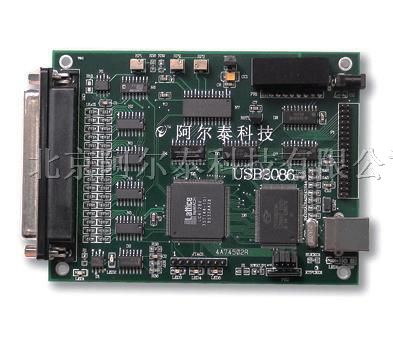

U*2086
AD：单端32路/差分16路 500K 16位 96K字存储器  板载DSP   量程为0~10V、±5V、±10V；8路DI、8路DO

AD模拟量输入功能
◆转换器：AD7663
◆输入量程：±10V、±5V、±2.5V、0～10V、0～5V
◆放大增益：1、2、4、8（PGA203）或者1、10、100、1000(PGA202)
◆转换精度：16位
◆采样速率：250KHz(4uS/点)
◆通道数：单端32通道 /双端16通道
◆采集方式： 连续采样和分组采样(伪同步采集)，通道数可软件设置。
◆触发类型：边沿触发和脉冲触发(电平)
◆触发方向：下降沿触发、上升沿触发；低电平触发、高电平触发
◆时钟源选项：支持板内时钟和板外时钟
◆模拟量输入方式：单端/双模拟输入
◆存诸器深度：96K字（点）存储器（DSP内置RAM）
◆存储器标志：满、半满
◆模拟输入阻*:  100MΩ
◆模拟输入共模电压范围：<±2V
◆放大器建立时间： 2us
◆放大器增益误差性： 0.05% （PGA203）
◆非线性误差：±3L*(*大)
◆系统测量精度：0.05%(满量程)
DI数字量输入功能
◆锁存器: 74LVT245
◆通道数：8路
◆电气标准: TTL兼容
◆*大吸收电流：0.5毫安
◆高电平的电压：2V
◆低电平的*高电压：0.8V
DO数字量输出功能
◆驱动器: 74LS273
◆通道数：8路
◆电气标准: TTL兼容
◆*大下拉上拉电流：下拉电流20mA,上拉电流2.6毫安
◆高电平的电压：3.4V
◆低电平的*高电压：0.5V
