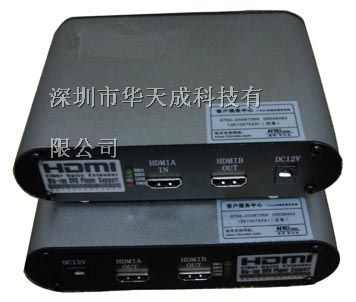

HDMI非压缩光端机】产品应用场合

HDMI非压缩光端机】传输非压缩HDMI信号HDMI光端机

HDMI的英文全称是“High Definition Multimedia Interface”,中文的意思是高清晰度多媒体接口。HDMI接口可以提供*5Gbps的数*输带宽,可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换,可以**高质量的影音信号传送。HDMI在针脚上和DVI兼容,只是采用了不同的封装。与DVI相比,HDMI可以传输数字音频信号,并增加了对HDPC的支持,同时提供了更好的DDC可选功能。

HDMI非压缩光端机是监控系统中用来传输高清视频信号的高清数字视频光端机之一,HDMI光端机对视频音频发布等起到传输作用,HDMI光端机由发送器和接收器组成,能通过单根光纤把计算机主机的音频,视频,U*延长到远端,用户可以在远端实时收听到电脑主机的图像和声音,并使用电脑。同时在电脑主机的近端,也提供了一个DVIVGA环通输出接口,用户也可以在近端使用计算机。用于LCD大屏幕,多媒体信息发布系统,广泛应用到机场,收费站监控中心,商场,*,*和广电等场合

一、HDMI光端机特点

1、支持HDMI1.3接口

2、无压缩无位缩减 HDMI非压缩光端机

3、*720p/1080i/1080p/HDTV视频分辨率

4、四芯单模光纤  HDMI非压缩光端机

二、HDMI光端机应用

1、远程HDMI/DVI接口扩展

 2、地铁PS系统

 3、列车站台信息显示

 4、数字标牌 、视频墙体展示

三、HDMI光端机应用

 1HTC-HDMI-AD系列是一个*,低功耗,HDMI光纤传输系统。

 2、通过一条四芯单模光纤可以传输一路单向HDMI视频,立体声音频。

 3、这种*的光纤传输系统可让您的数字平板显示器在1080p分辨率的情况下传输远距离。

 4、通过一个DVIHDMI的适配器电缆,可实现DVI视频。

 5、由于采用了*的无压缩的数字光纤传输技术,在HTC-HDMI-AD系统中用户可不作任何调整,设计简易,工作*稳定*。

 6HTC-HDMI-AD支持*WUXGA1920 x 1200 @ 60 Hz 720p/1080i/1080p的高清视频分辨率

四、视频参数:

PC输入*高分辨率:1920*1200@60Hz

HD-DVD输入*高解析度:720p/1080i/1080p

●输入输出TDMS信号带宽:1.65Gpbs

●输入输出TDMS信号电压:1.2Vp-p

●输入DDC信号电压:5Vp-pTTL

●视频采样频率:16MHz

●信道物理接口:DDMI接口

常规参数:

●环境温度:-40~ 75

●贮存温度:-50~ 80

●相对湿度:0~95%(无冷凝)

●功耗:5W@912VDC

●外型尺寸:160mm(长)110mm(宽)40mm(高)

●平均无故障工作时间(MTBF):大于10万小时

.

如果*器黑屏,则把光纤输入从接收机上断开,电缆和电源的连接保持不变。然后进行以下步骤:

a.当光纤断开后,如果*器屏幕为雪花,说明在光纤断开之前,光纤的光连接正常。一幅有雪花的屏幕通常意味着接收机工作正常,但是可能没有接收到足量的光信号。把光纤再连接起来。如果屏幕又变黑,则说明发射机的载波输出不能被调频(也就是说没有视频输入信号)或者发射机本身有问题。检查发射机上的视频输入过程:把信号源从光发射机上断开,然后用一根视频电缆直接把信号源连接到*器上。如果*器工作,则更换光发射机。

b.如果在光纤断开的情况下,*器仍是黑屏,则需要检查*与*器的连接是否正确。如果*的连接都没有问题,另换一台接收机或*器试一下。



产品关键字HDMI光端机,HDMI高清光端机,HDMI非压缩光端机,HDMI光纤收发器,HDMI光纤延长器,地铁HDMI光端机,视频会议*光端机



型号/规格

HDT/R-H81U/4S-20KM

品牌/商标

华天成
