东莞市科尼盛电子有限公司 DONGGUAN KENISHENG ELE*RONIC CO.,LTD. |
| ||||||||||
CBB21 Metallized Pol*ropylene Film Capacitor金属化聚丙烯膜电容器 2011-09-02 | |||||||||||
☆Outline Drawing外形图 | |||||||||||

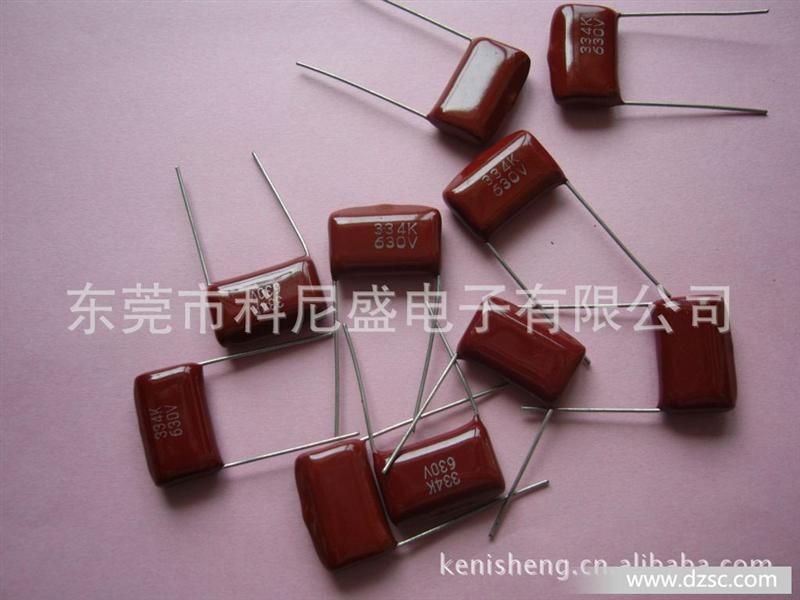

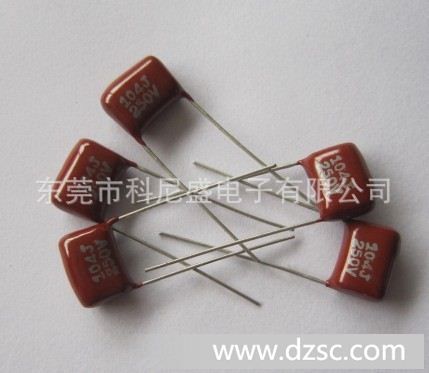

激光打印,本体颜色:枣红色 | |||||||||||
☆Dimensions外形尺寸 | |||||||||||
Item | W &plu*n;1.5MM | H &plu*n;1.5MM | T &plu*n;1.0MM | P &plu*n;1. 5MM | d &plu*n;0.05MM | L &plu*n;1.5MM | |||||
684J/ 630V | 16.5 | 19 | 11.5 | 15 | 0.75 | 22 | |||||
☆Specifications技术要求 | |||||||||||
eference Standard引用标准 | GB10190(IEC384-16) | ||||||||||
Climatic Category气候类别 | 40/85/21 | ||||||||||
Rated Voltage额定电压 | 630VDC | ||||||||||
Capacitance电容量 | 680NF | ||||||||||
Capacitance Tolerance电容量偏差 | J(&plu*n;5%) | ||||||||||
Voltage Proof耐电压 | 1.6Ur(5S) | ||||||||||
Dissipation Factor损耗角正切 | ≤0.001(20℃1KHz) | ||||||||||
Insulation Resistance*缘电阻 或时间常数 | CR≤0.33μF ≤25000 MΩ | ||||||||||
CR>0.33μF ≥7500S(MΩ.μF) | |||||||||||
客户 |
| 样品编号(*:)KNS2 | |||||||||
制表:唐菲 审核:刘利伟 核准:ANGEL
东莞科尼盛电子有限公司
金属化聚丙烯膜电容器
技术要求Specifiations 规格:CBB21 684J/630V | 外型图Outline Drawing | ||||||||||||||
引用标准 Reference Standard | GB10190(IEC60384-16) |
| |||||||||||||
气候类别 Climatic Category | 40/85/21 | ||||||||||||||
额定电压 Rated Voltage | 630VDC | ||||||||||||||
标称容量 Capacitance | 680NF | ||||||||||||||
容量偏差 Capacitance Tolerance | &plu*n;5% | ||||||||||||||
耐电压 Voltage Proof | 1.6Ur(5S) | ||||||||||||||
损耗角正切 Dissipation Factor | ≤0.001 (20℃1KHz) | ||||||||||||||
*缘电阻 Insulation Resistance | CR≤0.33μF ≤25000 CR>0.33μF ≥7500S(MΩ.μF) | ||||||||||||||
外形尺寸Dimensions(mm) | |||||||||||||||
Item | W &plu*n;1.5MM | H &plu*n;1.5MM | T &plu*n;1.0MM | P &plu*n;1. 5MM | d &plu*n;0.05MM | L &plu*n;1.5MM |
| ||||||||
684J/ 630V | 16.5 | 19 | 11.5 | 15 | 0.75 | 22 |
| ||||||||
电性能测试Propertytest | |||||||||||||||
No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||||
CR( nF ) | 657.8 | 650.0 | 657.5 | 656.0 | 660.6 | 658.8 | 656.4 | 658.1 | 660.4 | 653.3 | |||||
DF(%) | 0.05 | 0.06 | 0.07 | 0.04 | 0.05 | 0.07 | 0.05 | 0.04 | 0.06 | 0.05 | |||||
IR | OK | ||||||||||||||
判定
Result |
合格 | ||||||||||||||
备注 Remark |
| ||||||||||||||
"
KNS
684J/630V P=15MM
*薄膜
滤波
长方形
固定
同向引出线
&plu*n;5(%)
/(mΩ)
0.646-0.714(uF)
/
630(V)
/(mΩ)
/
