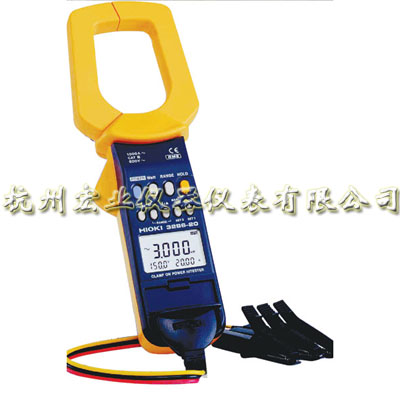

日本日置钳形功率计3286-20

基本参数

测量项目

电压，电流，电压/电流峰值，有功/无功/视在功率
（单相或3相），功率因数，无功率，相位角，频率，
相位（3相），电压/电流谐波级次（*高20次)

测量钳口直径

*大φ55mm

显示

LCD，数字（6000点)

调校方式

RMS（真*值）

显示更新率

*RMAL时约1次/秒，SLOW时1次/3秒，HARM为1次/2秒

模拟响应时间

4秒或以下（输入变化在量程的0%～90%之间）

其他功能

相位探测

正相/反相/开相（3相平衡负载）

记录

*大值和*小值（有功电压，电流和有功/视在功率功能）

电池容量

电源开启时以%显示

数据保持

保持显示

自动关闭电源

约10分钟，在电源关闭前蜂鸣器会鸣叫，可以延长或取消

数据输出

RS-232C接口通过光隔离耦合器输出

测量量程

交流电压: 150.0 V ～ 600 V, 3 档量程, 交流电流: 20.00 ～ 1000 A, 3 档量程, 功率: 3.000 kW ～ 1200 kW, 18 种结合模式
注: 3相功率的计算和显示以平衡的50/60Hz正弦波输入为基础。针对视在功率和无功功率, 其上级界面的单位瓦特将分别被VA 和var 取代。

基本精度
在50/60 Hz, COS 直径=1

功率/单相: ±2.3 % rdg. ±5 dgt., 功率/3相: ±3.0 % rdg. ±10 dgt. (负载平衡)

电压/电流精度

电压: ±1.0 % rdg. ±3 dgt., 电流: ±1.3 % rdg. ±3 dgt. (45 ～ 66 Hz)

频率特性

AC 电流 : 45 ～ 1 kHzAC
电压 : 30 ～ 1 kHz

附件

9635 电压线 (1), 9245 携带盒, (1), 手提*带 (1)
