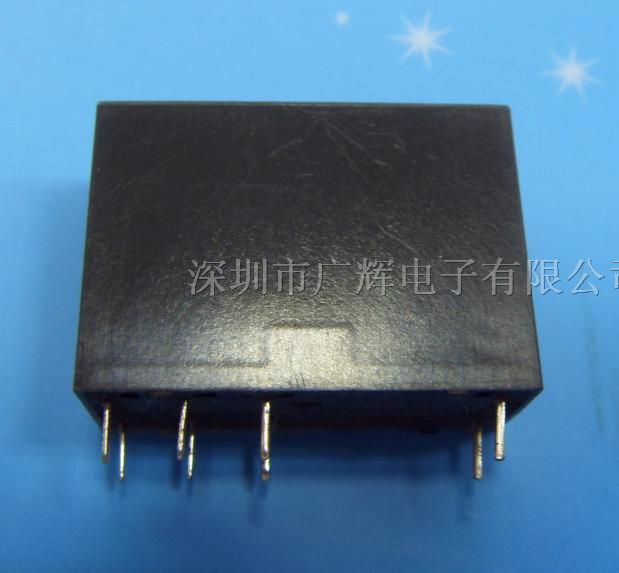

供应5A大功率继电器TRI-24VDC-SD-2CM

地区：广东 深圳
认证： 无

深圳市广辉电子有限公司

银牌会员17年

全部产品 进入商铺
5A通用功率继电器




　


触点参数:

触点形式 1A /1C
触点材料 Ag Alloy
触点负载 5A 240VAC/5A 30VDC
最大转换电压 250VAC/110VDC
最大转换电流 5A
最大转换功率 1250VA/150W
接触电阻(首次) 100m Ω Max at6VDC 1A
电气寿命 100,000 OperatiONs (rated load)
机械寿命 10,000,000 Operations (no load)

GENERAL DATA :

绝缘阻值 1000M Ω Min at500VDC
触点间耐压 1000VAC 50-60HZ ( 1 minute)
触点与线圈间耐压 5000VAC 50-60HZ ( 1 minute)
吸合时间 15ms max
释放时间 8ms max
环境温度 -30 ℃ to+70 ℃
冲击 动作极限 10G
破坏极限 100G
振动 10-55Hz,1.5mm double amplitude
湿度 20-85% RH
重量 Approx 13g
安全标准 TUV CE CQC

线圈参数: (@20 ℃ )

额定电压 (VDC)
线圈阻值 Ω ( ± 10% )
最大吸合电压 (VDC)
最小释放电压(VDC)
最大允许电压(VDC)
0.53W
0.72W
3
17
12.5
2.4
0.15
3.9
5
50
36
4
0.25
6.5
6
68
50
4.8
0.3
7.8
9
155
115
7.2
0.45
11.7
12
270
200
9.6
0.6
15.6
24
1100
820
19.2
1.2
31.2
48
4400
3300
38.4
2.4
62.4


安装尺寸 接线图(底视)

型号/规格

TRI-24VDC-SD-2CM

品牌/商标

国产
