供应10A大功率继电器JZC-22FD-012-1Z

地区:广东 深圳
认证:

深圳市广辉电子有限公司

银牌会员17年

全部产品 进入商铺



JZC-22FD
类别
PC板继电器
型号 JZC-22FD

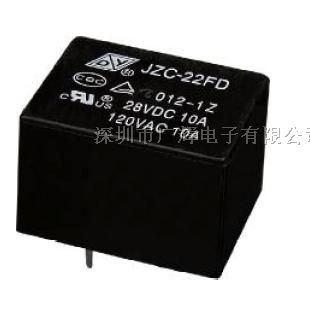

产品图片

Outline LXWXH(mm) 22.5×17.5×15
主要特征 ◆ 12A switching capability
◆ SPST-NO & SPDT cONfigurations
◆ Subminiature,standard PC layout & low cost
◆ Sealed version available
触点形式
触点形式                   1H,1Z
材料                            AgCdO
最大切换电流t          10A
最大切换电压          250VAC/30VDC
最大切换功率          2500VA/336W
额定负载(阻性          1H:10A 250VAC/28VDC
                                     1Z:5A,10A 120VAC/28VDC
接触电阻           100mΩMax.
线圈参数
额定电压               3~48VDC
线圈功耗      360mW(48VDC:610mW)

性能参数
绝缘电阻      1000MΩMin.
介质耐压               触间点s 750VAC.
                                Between coil and contacts 2000VAC.
环境温度      -30℃~+60℃
吸合/释放时间      10ms/5ms
机械寿命      10,000,000 Ops.
电气寿命      100,000 Ops.
引出端方式               PCB
安全认证               UL,TUV,CCEE
对照型号               NT72(4459)
                                BS-114
安装控位图



型号/规格

JZC-22FD-012-1Z

品牌/商标

DY
