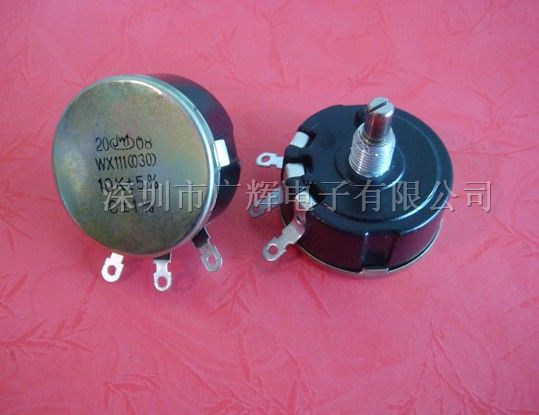

线绕电位器 WX111(030)

产品型号：WX111(030)

阻值范围( Resistance range )：22Ω~27KΩ

阻值允许偏差( Tolerance of total resistance )：±5％

旋转角度( Angle of rotation )： 300°±10°

额定电压( Voltage rating )：200V

启动力矩( Torque )：3.5~100mN·m

额定功率( Power rating )：3W~55℃ 0W~100℃

轴端形式(Shaft end type)：L … 16、20、25

外形图及安装尺寸(Outline Drawing and Mounting Hole Detail)：

单圈线绕电位器single-turn wirewound potentiometer

型号：WX030(111)
封装直径Package Diameter(mm）	45	形状 Shape	圆形 Round	转数 Number of Turns	1
密封型 Sealable	IP40	轴 Shaft	金属 Nickel Plated Rail	电阻材料 Element	线绕 Wirewound
接线端 Terminal	接线片焊接 Solder Lug	输出特性－线性 Taper-Linear	X	线性度 Linearity	±5%～±10%
最小阻抗 Resistance-Minimum	22Ω	最大阻抗 Resistance-Maximum	47K	阻值误差 Tolerance resistance	±5%/±10%
额定功率 Power-Rating（W）	3	旋转角度 Angle of rotation	300°	旋转寿命（无负载）Rotational Life (no load) Cycles	10000
轴径SHAFT DIAMETER	6mm

型号/规格

WX111(030)

品牌/商标

JWJ

环保类别

无铅环保型

主要用途

标称阻值

Ω

阻值变化规律

外形尺寸

mm

供应线绕电位器 WX111(030)
