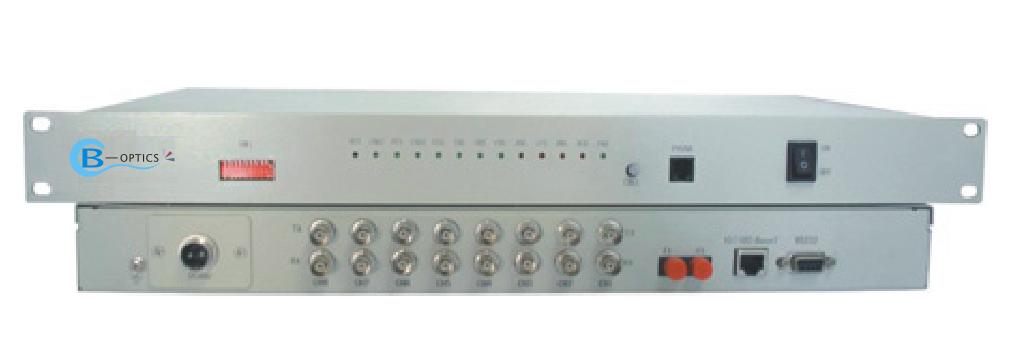

供应4E1 8E1 16E1PDH光端机

地区:广东 深圳
认证:

深圳博诚光电有限公司

普通会员

全部产品 进入商铺
产品说明:
1 设备简介
BC-120D/240D/480D PDH光端机以大规模可编程逻辑器件为*部分,采用*的减小抖动*技术、数字锁相和时钟提取技术、*干扰的2M接口技术,*适合*性要求高,辅助功能要求*的场合。如:移动、联通、电信、电力、*、*、公路、航空等*通讯网。硬件部分采用了大规模FPGA,集编码、解码、信息*、告警切换于一体,使电路变得简单,从而*了整机的*性。新增网管功能便于行业用户对通信设备的统一管理, 通过中心网管可完成对相应远端设备*﹑配置﹑复位﹑功能升级等管理功能

2 主要功能与特点

提供4/8/16个E1(2.048Mbps)的传输容量,提供非平衡口BNC接口
  提供4/8/16路E1业务口 ,全数字时钟恢复和平滑锁相技术
  提供RS232网管接口,支持统一网管;
  提供RS485网管级联接口,多台设备可通过同一终端网管
  双电源供电,互为热备份,可选AC220V,DC 48V,DC+24,DC-24供电
  提供完善的本端/对端告警监控,三色灯指示
  支持本端/远端E1支路环回
  提供一路公务电话
  提供透明RS232数据通道,速率为300-19.2Kbit/s自适应

3 参数及技术指标
3.1 光接口
  波长:1310nm(标准机型)或1550nm
  发光功率:≥-12dBm
  接收灵敏度:≤-37dBm(BER≤10-11)
  接口方式:FC

3.2 E1接口
  设备有4/8/16路E1接口,*合G.703建议
  速率:2048Kbps ±50ppm
  码型:HDB3
  阻*:75Ω(非平衡)或120Ω(平衡)
  抖动:*合G.742   G.823建议
  输入口允许衰减: 0~6dB
  E1接头:BNC   (8E :DB37 , 16E:DB37)

3.3 RS232接口
  4E1 PDH光端机提供2路RS232接口,接口定义如下:
  1路RS232供网管系统使用,速率为9600bit/s,DCE方式
  1路RS232供用户使用,速率为300--19.2Kbit/s自适应,DCE方式
  2路RS232共用一个DB9接头

3.4 RS485接口(BC-480D 没有此接口)
  用于级联网管,可同时监管32台设备
  接口方式:2路RJ45接口分别用于上行级联和下行级联
  速率:9600bit/s

3.5 公务电话
  四线手柄话机(RJ11接口)
  不占用E1通道

3.6 电源(可选)
  AC 220V:220V交流输入
  DC 48V:48V直流输入
  允许输入电压波动范围:±20%
  整机功耗   <10W

3.7 工作环境
  工作温度: 0~45℃
  相对湿度: ≤95%(25℃时)
  大气压力:  70~106Kpa

3.8 外形尺寸和重量
  外形尺寸:438mm(宽)×150mm(深)×44mm(高)
  重  量:2.0公斤
型号/规格

E1

品牌/商标

BC-OPTICS
