应用范围:

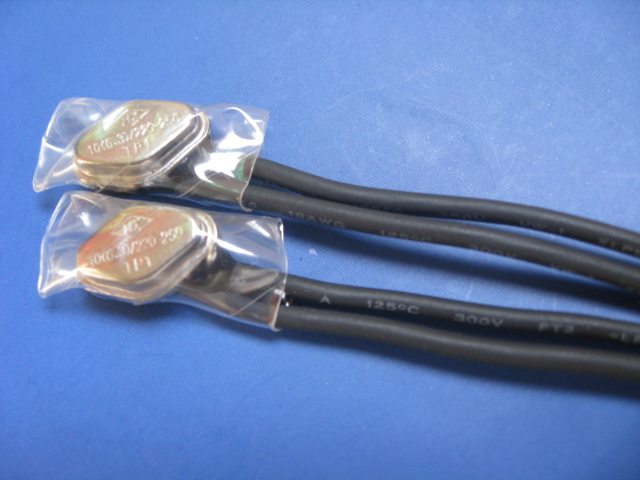

TP1系列热保护器适用于小功率电动机、莹光灯镇流器、洗衣机电机、空调电机、变压器、照明灯具、汽车电机、日用家电等。
技术数据:
额定电压:50/60HZ,250V,AC
额定电流:2.5(1.6)A,10(6.3)A COSφ=1.0(0.6)
额定断开温度范围:+60℃~+160℃,以5℃为一档
容差:±5K、±8K、±10K
复位温度范围:低于额定断开温度(+5℃~+70℃)
动作周期:10000次
按要求可提供单个、双联、三联、四联和六联产品。
工程尺寸图:(略)
主要技术数据:
型号
TP1
额定电压:50/60HZ
220-250V
额定电流
COSφ=1.0
2.5A
10.0A
COSφ=0.6
1.6A
6.3A
交流*大负荷
500V 50/60HZ
3.5A
8.0A
380V 50/60HZ
4.0A
10.5A
250V 50/60HZ
6.3A
16A
110V 50/60HZ
10.0A
36.0A
直流*大负荷
60V
1.0A
4.0A
42V
1.2A
4.8A
6V 12V 24V
1.5A
6.0A
触点配置
常闭 常开
额定断开温度范围
+60℃~+160℃,以5℃为一档
可供选择的断开温度容差
±5K ±8K ±10K
复位温度
额定断开温度-(+5℃~+70℃)
复位温度容差
±15K
接触电阻
≤50mΩ
耐漏电起痕
PT1 175
*触电等级
Ⅰ类
*护等级
IP00
切断动作的复位特性
3C动作
*限短路性能
250V~200A,熔断器电流15A
电寿命
10000
开关装置的*高容许温度
+180℃
引线耐用标准
按用户要求提供A E B F H级的引线
引线截面积
0.2 0.3 0.5mm2或按用户的要求
0.5 0.75mm2或按用户的要求
*缘护套
按用户要求提供不同耐温等级的热缩套管或PBT塑料壳
电气强度
AC 1500V 50/60HZ 1MIN
标记
例:正面 TP1(认证标记)
底面 HX TP1
2.5(1.6) A220~250V
例:正面 TP1(认证标记)
底面 HX TP1
10(6.3) A220~250V
