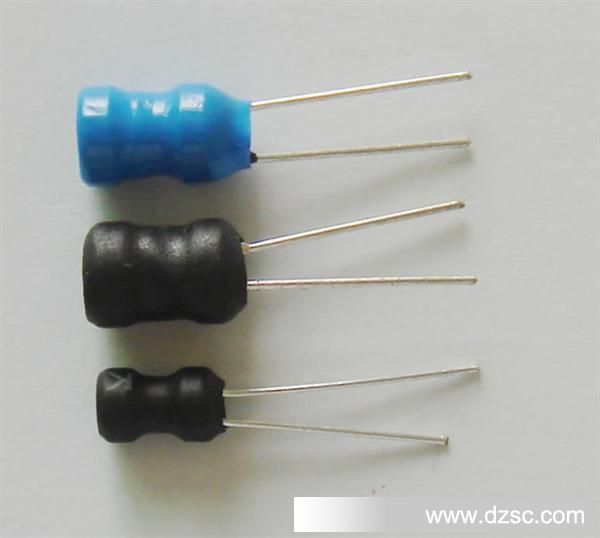

*10*12-5UH工字型电感

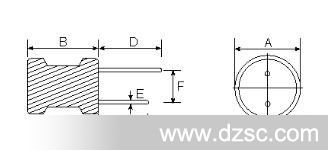

图示和尺寸：（单位mm）

特征：

1. 体型小的立式电感，占用安装空间小。

2. 分布电容量小，自共振频率高。

2. *导针结构，不易产生开路现象。

4. 用 PVC 或 UL 热缩套管保护。

5. 无铅*。

品号说明：

 LGB  0608  –  101  K

  1     2        3    4

1．产品类型：工字型电感。

2．款式：根据铁芯尺寸大小。

3．电感值：例如 "101" 代表 100 uH。

4．电感值容许公差: "M" : 20% ; "K" : 10% ; "J" : 5%。

电感量和额定电流范围：

LGB0406      1.0uH ~ 50mH      2.0A ~ 10mA

LGB0608      10uH ~ 150mH      1.3A ~ 16mA

LGB0810      10uH ~ 100mH      5.0A ~ 28mA

LGB1012      10mH ~ 100mH     170mA ~ 45mA

特性：

1. 电感值范围：1.0uH 到 100000uH 之间。

2. 额定电流:基於温度上升不得*过 20oC。

3. 工作温度范围：在 -20oC 到 80oC 之间。

4. 端子强度：大於2.5 公斤以上。

测试仪器：

电感与Q值: HP 4285A 精密 Q 表。
直流电阻: 毫安表(Milli-ohm meter) 。
自共振频率 : HM 9461 L-SRF 电感与自共振频率表。

应用：

电视和音响设备。

通讯设备。
