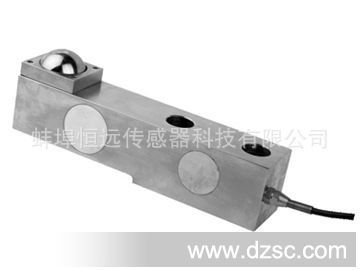

HYXB-011悬臂梁传感器
特点与用途
该传感器弹性体采用剪切悬臂梁结构，一端固定，一端受力，外形高度低，结构强度高，可用于各种拉伸力和压缩力的承载和测量。具有：*尘密封、量程范围广、精度高、性能稳定*、安装使用方便等特点。
适用于电子秤、衡器等各种测力、称重的工业自动化测量控制系统。
外形尺寸
量程
量程 | L1 | L2 | L3 | L4 | L5 | W | H1 | H1 | D | D1 | D2 |
0.3-2t | 203 | 95 | 22 | 98 | 64 | 36.5 | 43 | 30.4 | 16 | 32 | 13 |
3t | 203 | 95 | 22 | 98 | 64 | 36.5 | 43 | 30.4 | 16 | 32 | 15 |
5t | 235 | 110 | 22 | 124 | 66 | 47.5 | 52 | 30 | 22 | 38 | 20 |
10t | 279 | 133 | 32 | 140 | 82.5 | 60 | 67 | 20 | 32 | 48 | 28 |
15-20t | 318 | 153 | 38 | 159 | 89 | 70 | 82.5 | 24 | 38 | 54 | 34 |
技术参数
参数 | 单位 | 技术指标 | 参数 | 单位 | 技术指标 |
灵敏度 | mV/V | 2.0&plu*n;0.05 | 灵敏度温度系数 | ≤%F·S/10℃ | &plu*n;0.03 |
非线性 | ≤%F·S | &plu*n;0.03 | 工作温度范围 | ℃ | -20℃～ 80℃ |
滞后 | ≤%F·S | &plu*n;0.03 | 输入电阻 | Ω | 350&plu*n;20Ω |
重复性 | ≤%F·S | &plu*n;0.02 | 输出电阻 | Ω | 350&plu*n;5Ω |
蠕变 | ≤%F·S/30min | &plu*n;0.03 | *过载 | ≤%F·S | 150% F·S |
*点输出 | ≤%F·S | &plu*n;1 | *缘电阻 | MΩ | ≥5000MΩ(50VDC) |
*点温度系数 | ≤%F·S/10℃ | &plu*n;0.03 | 推荐激励电压 | V | 10V-15V |
"
金属
称重
是
IP67
导体
HYXB-011悬臂梁传感器
多晶
&plu*n;0.02（%F.S.）（%F.S.）（%F.S.）
&plu*n;0.02（%F.S.）（%F.S.）（%F.S.）
&plu*n;0.02（%F.S.）（%F.S.）（%F.S.）
&plu*n;0.002%FS/℃
1:30000
恒远
模拟型
2.0&plu*n;0.01
集成
