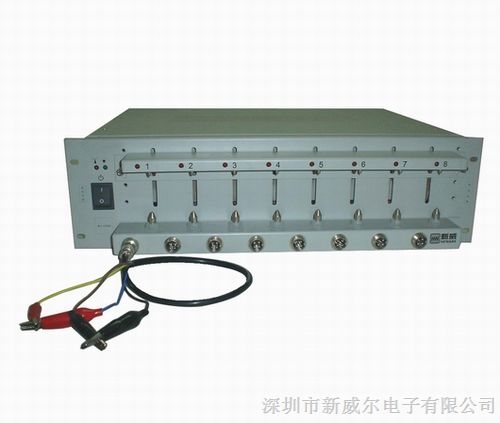

扣式电池测试仪BTS-5V5mA

Neware BTS 系列高精度电池综合性能测试仪，适用于：锂离子电池、锂聚合物电池、镍氢、镍镉电池、铅酸蓄电池等电池的综合性能测试；各类电池的化成与分容

电池检测设备性能稳定可靠，软硬件功能卓越，优势简单介绍如下：

硬件方面：
1.系统硬件稳定可靠，每个通道有独立的恒流及硬件恒压源；
2.锂电池测试仪采用模块化设计，独立性强，易于维护；
3.夹具种类齐全，可适应不同规格型号的电池、钮扣电池、组合电池的测试；
4.内部供电使用高效率开关电源，节能效果显著，每个功率管有独立保护电路，保证电池检测设备安全可靠运行；
5.采用四线法测量，最大限度的排除接触误差，提高测量精度；
6.通道独立控制，互不干扰；
7.散热系统效率高，能有效保证设备24小时满负荷的情况下正常工作；
8.硬件采用双环控制，恒流到恒压无尖峰，保护电池。

软件方面：
1.采用上位机客户端模式控制和管理测试设备及测试数据，支持自动化电池测试方案；
2.每个通道可独立编程测试，任何情况下的“停止”后（包括断电）的工步都具有“接续”功能，有效防止当前数据的丢失；
3.上位机兼容性强，可适应不同版本的下位机，同时具有友好人机交互界面，方便操作；
4.数据采集速度快，精确捕抓电压电流的变化细节（16bit的AD），具备日志功能；
5.强大的数据及曲线处理功能；完善的报表功能，支持四种报表类型和多种种报表格式：
6.所见即所得报表：可见的数据导出
7.常规报表：导出整个NDA数据文件
8.分层报表：循环层、工步层、记录层数据分离导出
9.自定义报表：用户可以自己定义导出报表的模板
10.数据及曲线可导出至EXCEL、TXT、均可编辑处理；
11.数据分析系统操作简单方便，并集中管理分析统计所有的数据；

12.随机免费附送专业工具软件，包括电压电流精度校准软件。可改箱号，可变量程。

指标项目

指标参数

输入电源

AC 220V ±10% / 50Hz

输入有功功率

0

W

分辨率

AD：16bit；DA：16bit

输入阻抗

≥1MΩ

电压

每通道测量范围

充电：10mV~5V

放电：10mV~5V

放电电压

10mV

精度

± 0.05% of FS

稳定度

± 0.05% of FS

电流

每通道输出范围

充电：0.01mA~5mA 放电：0.01mA~5mA

精度

± 0.05% of FS

稳定度

± 0.05% of FS

功率

单通道输出功率

25mW

稳定度

± 0.1% of FS

时间

电流响应时间

电流（10%~90%）硬件响应时间为10ms

工步时间范围

≤(365*24)小时/工步

时间格式支持00：00：00：000(h、min、s、ms)

数据记录

数据记录条件

时间范围 Δt:（100ms~60000s）

电压ΔU：（10mV~5V）

电流ΔI：（0.01mA~5mA)

记录频率

10Hz

充电

充电模式

恒流充电、恒压充电、恒流恒压充电、恒功率充电、电池组恒流恒压充电

截止条件

电压、电流、相对时间、容量、-△V

放电

放电模式

恒流放电、恒功率放电、恒阻放电

截止条件

电压、电流、相对时间、容量、-△V

脉冲模式

充电

恒流模式、恒功率模式

放电

恒流模式、恒功率模式

最小脉冲宽度

500ms

脉冲个数

单个脉冲工步支持32个不同的脉冲

充放电连续切换

一个脉冲工步可以实现从充电到放电的连续切换

截止条件

电压、相对时间

DCR测试

支持自定义取点进行DCR的计算

并联模式

最多可支持4个通道并联

循环

循环测试范围

1~65535次

单循环工步数

254

循环嵌套

具有嵌套循环功能，最大支持3层嵌套

保护

安全保护

● 掉电数据保护

● 具有脱机测试功能

● 可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、延时时间

通道特点

恒流源与恒压源采用双闭环结构

通道控制模式

独立控制

电压电流检测采样

四线制连接

噪声

<85dB

数据库

采用MySQL数据库集中管理测试数据

上位机通讯方式

基于TCP/IP协议

数据输出方式

EXCEL、TXT

通信接口

网口

每单元通道数

8

设备工作环境要求

指标项目

指标参数

工作温度范围

0℃~40℃

存储温度范围

-10℃~50℃

工作环境相对湿度范围

≤70% RH（没有水汽凝结）

存储环境相对湿度范围

≤80% RH（没有水汽凝结）

夹具规格与尺寸

指标项目

指标参数

夹具类型

上下夹具

型号/规格

BTS-5V5mA

品牌/商标

新威
