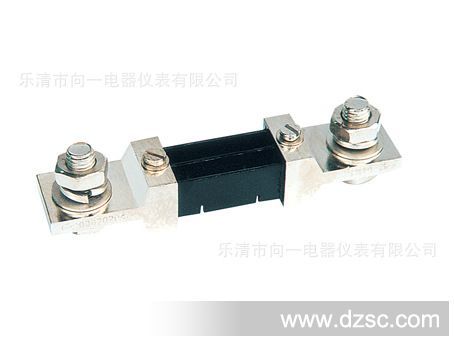

FL-2型分流器75A/75mv 75A/60mv电阻器

分流器系列：

分流器实际就是一个阻值很小的电阻，当有直流电流通过时，产生压降，供直流电流表显示直流电流表实际是电压表，满度值75mV、60mV 、50mV.直流电流表和分流器是配套使用的;比如：100A电流表配套的分流器阻值为0.00075欧；即100A*0.00075欧=75mV；50A电流表配套的分流器阻值为0.0015欧；50A*0.0015欧=75mV。插槽式分流器额定电流有以下几种：1A、5A、10A、15A、20A、和25A、30A、50A。非插槽式分流器的额定电流从30A到15kA标准间隔均有.

FL型0.5级定值分流器的额定电压降为75mV，供在直流电路中，配合75mV量限的磁点系毫伏表，作测量大电流之用。
此分流器工作与周伟空气温度自-40℃~ 60℃及相对湿度小于95%，且空气中不含有腐蚀性杂质的环境中。

本分流器适宜于固定的安装在馈流母线排上。接头与母线间的接触面积应清洁平整。分流器的纵轴水平安置，按头的便面位于垂直位置。电位端子接75mV毫伏表，此接线是定制的，应符合该毫伏表的要求。

● 适用标准：
  GB/T 7676.1～9-1998《直接作用模拟指示电测量仪表及其附件》
  GB/T5729-94《电子设备用固定电阻器》
  GJB/T360A-96《电子及电子元件试验方法》
  GB2423《电工电子产品基环境试验规程》
● 额定电流(A)：5 10 15 20 25 30 50 75 100 150 200 250 300 400 500 600 750 1k 1.5k 2k 2.5k 3k 4k 5k 6k 7.5k 10k.。
● 精度等级：0.5级(≤4kA)；1.0级(5k～1kA)。
● 额定压降：标准值为75mV，用户定义值45mV、50mV、60mV、100mV或其它。
● 超载性能：额定电流120%，持续2h。
● 负载下发热：温升变化趋于稳定后，50A以下≤80℃ 50A以上≤120℃。
● 耐机械力性能：能承受加速度为70米/秒、冲击频率每分钟80～120次6小时的运输颠震。
● 环境条件：-40～ 60℃，相对湿度≤95%(35℃)。
