供应GY-33 TCS34725颜色 感应 识别 传感器模块 替代TCS230 TCS3200

地区：上海 上海市
认证： 无

上海艾斯达电子

VIP会员18年

全部产品 进入商铺

TCS34725芯片 +mcu 颜色识别传感器模块，IIC 或者 串口 通信， 直接输出RGB值

1，可以当做单纯的简单TCS34725模块使用。

2，可以用内部MCU读取TCS34725数据，MCU计算后直接输出RGB,内部白平衡程序,支持串口/IIC读取 。

提供：51单片机，arduino单片机，stm32单片机，（IIC/串口）通讯读取数据程序

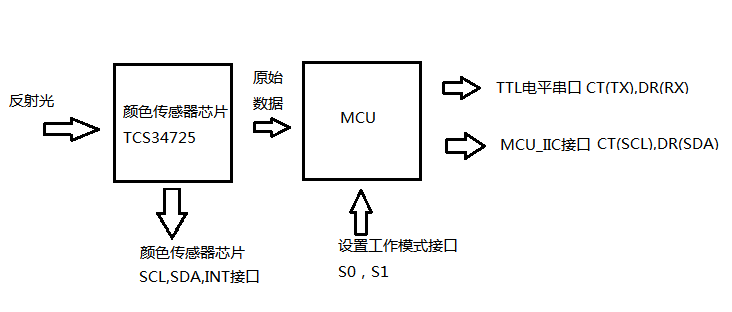

 一、 概述

GY-33是一款低成本颜色识别传感器模块。
工作电压3-5v，功耗小，体积小，安装方便。
其工作原理是，照明LED发光，照射到被测
物体后，返回光经过滤镜检测RGB的比例值
，根据RGB的比例值识别出颜色。
此模块，有两种方式读取数据，即
串口UART（TTL电平）或者IIC（2线）。
串口的波特率有9600bps与115200bps，可配置，
有连续，询问输出两种方式，可掉电保存设置。
有简单的7种颜色识别，不需要计算RGB值。
可适应不同的工作环境，与单片机及电脑连接。
模块另外可以设置单独传感器芯片工作模式，
作为简单传感器模块，MCU不参与数据处理工作。
提供arduino，51，stm32单片机通讯程序，
不提供原理图及内部单片机源码。

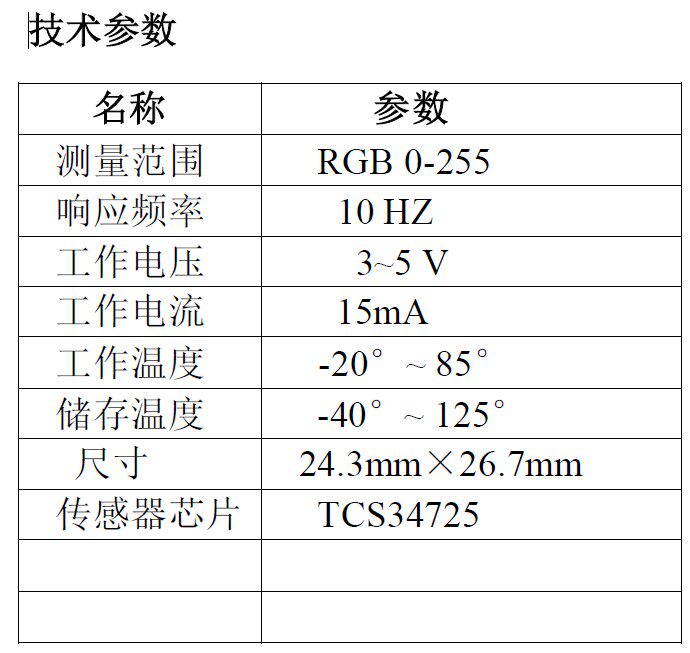

二、 产品特点 技术参数
（1）、高性价比
（2）、内置MCU 计算颜色
（3）、IIC、串口通信格式
（4）、可调节LED亮度
(5)、 配相应的上位机软件
三、产品应用
（1）、智能机器人
（2）、教学实验室仪器
（3）、生产线产品检测
（4）、色度计

（5）、led颜色检测







 与USB转TTL接线图：



 与MCU 串口接线图：

 与MCU_IIC接线图：



上位机使用截图：





型号/规格

GY-33 TCS34725颜色传感器

品牌/商标

HONEYWELL（霍尼韦尔）

电压

3-5V
