混合信号示波器产品资料

MSO2000B系列、DPO2000B系列产品技术资料

主要特点和优点

主要性能指标
  • 200, 100, 70 MHz 带宽型号
  • 2 条模拟通道和4 条模拟通道型号
  • 16 条数字通道(MSO 系列)
  • 所有通道上1 GS/s 的采样率
  • 所有通道上1 M 点的记录长度
  • 5,000 wfm/s 的最大波形捕获速率
  • 成套高级触发
简便易用功能
  • Wave Inspector®旋钮，轻松浏览和自动搜索波形数据
  • FilterVu™ 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件
  • 29 种自动测量和FFT 分析，简化波形分析
  • TekVPI®探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
  • 7 英寸(180 mm) TFT-LCD 宽屏彩色显示器
  • 体积小，重量轻- 仅厚5.3 英寸(134mm)，仅重7 磅14 盎司(3.6 公斤)
  • 五年保修
连接能力
  • 前面板上提供了USB 2.0 主控端口，迅速简便地存储数据
  • 后面板上提供了USB 2.0 设备端口，简便地连接PC 或直接打印到兼容PictBridge®的打印机
  • 选配10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上
选配串行触发和分析功能
  • I2C、SPI、CAN、LIN 和RS-232/422/485/UART 自动串行触发、解码和搜索选项
混合信号设计和分析(MSO 系列)
  • 自动触发、解码和搜索并行总线
  • 多通道建立时间和保持时间触发

多功能混合信号设计调试工具

MSO/DPO2000B系列混合信号示波器提供了高达200 MHz的带宽和1 GS/s 的采样率，以入门级价格提供了先进的调试功能。它为分析模拟信号和数字信号提供了最多20 条通道，可以迅速找到和诊断复杂设计中的问题。MSO/DPO2000B 在所有通道上标配1M点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。

泰克MSO/DPO2000B 系列示波器Wave Inspector®旋钮可以迅速浏览波形，自动进行串行总线和并行总线分析，为您提供了所需的多功能工具，简化和加快了复杂设计的调试工作。

完善的功能，加快每个调试阶段的工作速度

从迅速发现和捕获异常事件，到搜索波形记录找到事件及分析事件特点和设备行为，MSO/DPO2000B 系列提供了一套强大的功能，加快了每个设计调试阶段的工作速度。


发现- 5,000 wfm/s的波形捕获速率最大限度地提高捕获难检毛刺和其它偶发事件的概率。


发现

如果想调试设计问题，首先必须知道存在问题。每个设计工程师都要用大量的时间查找设计中的问题，如果没有合适的调试工具，这项任务耗时长、非常麻烦。

MSO/DPO2000B 系列提供了业内最完整的信号查看功能，可以迅速了解设备的实际操作。5,000wfm/s的波形捕获速率可以迅速查看毛刺和其它偶发瞬态信号，揭示设备问题的真正特点。带有辉度等级的数字荧光显示器通过加强发生频率较高的信号区域，来显示信号活动的历史信息，从而以可视方式显示异常事件的发生频次。

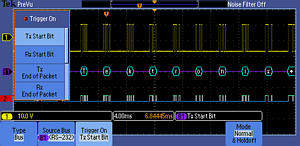

捕获- 触发经过RS-232 总线的特定发送数据包。一套完整的触发功能(包括特定串行数据包内容触发)保证您可以迅速捕获关心的事件


捕获

发现设备问题只是第一步，在发现设备问题后，您必须捕获关心的事件，以确定根本原因。

MSO/DPO2000B 系列提供了一套完整的触发功能，包括矮脉冲触发、逻辑触发、脉宽/ 毛刺触发、建立时间/ 保持时间违规触发、串行数据包触发和并行数据触发，帮助您迅速找到事件。由于高达1 M点的记录长度，您可以在一次采集中捕获许多关心的事件，甚至包括数千个串行数据包，以进一步进行分析，同时保持高分辨率，放大精细的信号细节。

从触发特定数据包内容到自动以多种数据格式解码，MSO/DPO2000B系列为多种串行总线提供集成支持，包括I2I2C、SPI、CAN、LIN 和RS-232/422/485/UART。能够同时解码最多两条串行总线和/ 或并行总线，意味着您可以迅速了解系统级问题。

为进一步帮助您调试复杂的嵌入式系统中的系统级交互，MSO2000B 系列除模拟通道外，还提供了16 条数字通道。由于数字通道全面集成到示波器中，您可以触发所有输入通道，自动实现所有模拟信号、数字信号和串行信号时间相关。

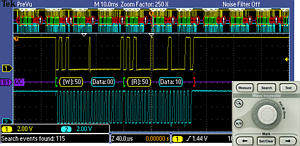

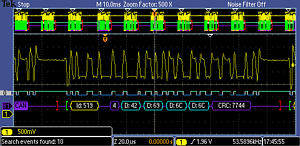

搜索– I2I2C 解码，显示Wave Inspector 对Address 值50 的搜索结果。Wave Inspector 旋钮在查看和浏览波形数据方面提供了前所未有的效率。


搜索

如果没有适当的搜索工具，在长波形记录中找到关心的事件可能会耗费大量的时间。随着当前记录长度达到1M 数据点，确定事件位置可能要滚动几千屏信号活动。

由于其创新的Wave Inspector®旋钮，MSO/DPO2000B 系列提供了业内最完善的搜索和波形导航能力。这些旋钮加快了记录卷动和放大速度。由于独特的应力感应系统，您可以在几秒钟内，从记录一端移到另一端。用户标记可以标出以后您可能要参考的任何位置，以便进一步进行调查。您也可以自动搜索记录，找到自定义指标。Wave Inspector将立即搜索整个记录，包括模拟数据、数字数据和串行总线数据。它将自动标记每次发生的指定事件，从而可以迅速在事件之间移动。


分析- 脉冲式信号FFT 分析。一套完善的集成分析工具，加快设计性能的检验速度。


分析

检验原型性能与仿真数据相符及满足项目设计目标要求分析其行为，涉及的任务包括简单地检查上升时间和脉冲，到完善的功率损耗分析和考察噪声来源。

MSO/DPO2000B 系列提供了一套完善的集成分析工具，包括基于波形和基于屏幕的光标、29种自动测量和FFT分析。另外它还为串行总线分析提供了专用应用支持。

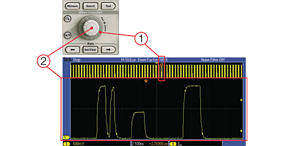

Wave Inspector 旋钮提供了前所未有的波形数据查看、导航和分析效率。旋转外部卷动旋钮(1)，查看1 M 点记录。在几秒钟内从开头到达结尾。看到关心的东西、想查看更多细节？只需旋转内部缩放旋钮(2)就可以了。


Wave Inspector®导航和搜索

1M 点记录长度代表着几千屏的信息。通过业内最优秀的导航和搜索工具Wave Inspector，MSO/DPO2000B 系列可以在几秒钟内找到事件。

Wave Inspector 提供了下述新型旋钮：

放大/ 卷动

专用两级前面板旋钮可以直观地控制缩放和卷动显示。内部旋钮调节缩放系数(或缩放标度)，顺时针旋转，可以激活缩放，逐渐提高放大系数；反时针旋转，可以降低放大系数，最终关闭缩放功能。您不必再经过多个菜单，调节缩放视图。外部旋钮在波形中卷动缩放框，迅速得到用户关心的波形部分。外部旋钮还采用应力感应式设计，确定卷动波形的速度。外部旋钮旋转得越快，缩放框卷动的速度越快。通过反方向旋转旋钮，可以改变卷动方向。

播放/ 暂停

在寻找异常事件或关心的事件时，前面板上的专用播放/ 暂停按钮在显示屏中自动滚动播放波形。播放速度和方向使用直观的卷动旋钮进行控制。旋钮旋转得越快，波形滚动速度越快。通过反方向旋转旋钮，可以改变卷动方向。


搜索步骤1：确定要查找的项目。


搜索步骤2：Wave Inspector自动搜索和记录每个事件，并用空心白三角标记事件。然后可以使Previous和Next按钮，从一个事件跳到下一个事件。


用户标记

在前面板按Set Mark按钮，可以在波形上放置一个或多个标记。为在不同标记之间导航，只需在前面板上按Previous(←) 和Next(→) 按钮

搜索标记

Search按钮可以自动搜索长采集数据，查找用户自定义事件。搜索标记会高亮度显示事件发生的所有时点，并可以使用前面板Previous(←) 和Next(→) 按钮简便地搜索。搜索类型包括边沿、脉宽/ 毛刺、矮脉冲、逻辑、建立时间和保持时间、上升时间/ 下降时间、并行总线及 I2C、 SPI、CAN、LIN 和RS232/422/485/UART 数据包内容。

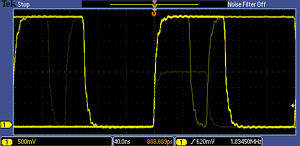

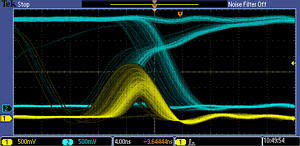

数字荧光技术可以在MSO/DPO2000B系列上实现5,000 wfm/s的波形捕获速率和实时辉度等级。


数字荧光技术

MSO/DPO2000B 系列数字荧光技术使您能够快速了解设备的实际工作情况。5,000 wfm/s 的波形捕获速率使您能够以非常高的概率，迅速查看数字系统中常见的偶发问题，如矮脉冲、毛刺、定时问题、等等。

波形相互叠加在一起，发生频次高的波形点会变亮。这可以迅速突出显示发生频次高的事件，在偶发异常事件中，则会突出显示发生频次低的事件。

通过MSO/DPO2000B系列，您可以选择无限余辉或可变余辉，确定前一个波形采集在屏幕上停留多长时间，进而可以确定异常事件的发生频次。

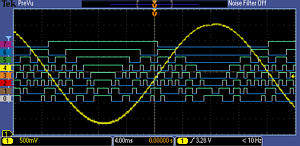

MSO系列提供了16条集成数字通道，可以查看和分析时间相关的模拟信号和数字信号。


混合信号设计和分析(MSO 系列)

MSO2000B 系列混合信号示波器提供了16 条数字通道。这些通道紧密集成到示波器的用户界面中，简化了操作，可以轻松解决混合信号问题。

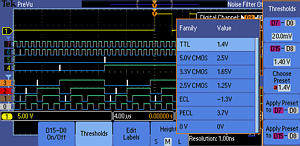

通过带色码的数字波形显示技术，可以在屏幕上把多条数字通道放在一起，创建一个组，作为一个组移动多条数字通道。可以为每组八条通道设置门限值，支持最多两个不同的逻辑组。


带色码的数字波形显示

MSO2000B系列重新界定了查看数字波形的方式。逻辑分析仪和混合信号示波器都有一个共同的问题，即在缩放程度足够大，以便数字轨迹在显示屏中保持平坦时，确定数据是1 还是0。MSO2000B系列拥有带色码的数字轨迹，用绿色显示1，用蓝色显示0。


白边表示提高采集的采样率可以获得更多的信息。


在系统检测到多个跳变时，MSO2000B系列多跳变检测硬件会在显示屏上显示一个白边。这明确提示用户，在下次采集时提高采样率可以比以前设置获得频率更高的信息。

MSO2000B系列允许对数字波形分组，简化通道设置，并使用USB键盘输入波形标记。通过简单把数字波形排列起来，可以构成一个组。一旦建立了组，您可以作为一个整体定位该组中包含的所有通道，大大缩短与单独定位各条通道有关的正常设置时间。

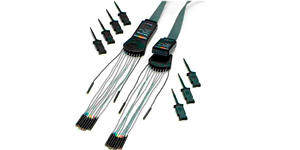

P6316 MSO探头提供了两个8通道适配夹，简化了与设备的连接。


P6316 MSO 探头

这种独特的探头设计提供了两个八通道适配夹，简化了连接被测设备的过程。在连接到方形引脚时，P6316 可以直接连接中心相距1/10英寸的8× 2方形引脚头部。在要求更高的连接灵活性时，您可以使用自带的飞线束和抓斗，夹到表面安装设备或测试点上。P6316提供了杰出的电气特点，电容负荷仅8 pF，输入阻抗为101 kΩ。

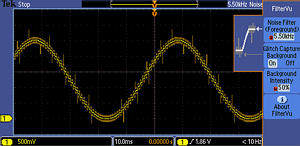

DAC信号输出- 注意FilterVuTM怎样在前景轨迹(黄色)中清楚地显示DAC的无噪声阶跃，其中已经去掉了所有高于5.5 kHz的频率。FilterVu 还直到示波器的全部带宽，捕获及在背景轨迹中(橙色)中显示高频毛刺。


FilterVu™ 可变低通滤波器

厌倦了示波器中受限于2 0 MH z 带宽滤波器？您只需启动FilterVu，调节可变低通噪声滤波器就可以了。与其它可变低通滤波器不同，FilterVu 从信号中滤掉了不想要的噪声，同时仍能用示波器的全部带宽捕获毛刺和其它信号细节。它显示两个波形: 一个可以滤波的波形(前景波形)和一个毛刺捕获波形(背景波形)。

滤波的波形使用可变低通滤波器，滤除噪声，获得更干净的波形，更精确地定位信号边沿和幅度电平。其结果，改善了您对光标测量的信心，更清楚地存档重要的信号特点。在噪声滤波器调节到可用噪声截止频率时，过去可能导致示波器出现假信号的不超过1% 的高频成分现在可以通过滤波器。

毛刺捕获波形会直到示波器的全部带宽显示信号细节。示波器可以使用峰值检测min/max采样，捕获最窄5 ns的脉冲，防止漏掉意想不到的毛刺或其它高频事件。

FilterVu 为重复事件、非重复事件和单次事件提供了理想的解决方案。


触发经过I2C 总线的特定数据包。黄色波形是时钟，蓝色波形是数据。总线波形提供了解码的数据包内容，包括Start、Address、Read/Write、Data 和Stop。


串行触发和分析(选配)

在串行总线上，一个信号中通常包括地址信息、控制信息、数据信息和时钟信息，而很难隔离关心的事件。MSO/DPO2000B系列为调试串行总线提供了一套强大的工具，支持I2C、SPI、CAN、LIN 和RS-232/422/485/UART 自动触发、解码和搜索。

串行触发

在流行的串行接口(如I2C, SPI, CAN, LIN 和RS232/422/485/UART)上，在包头、特定地址、唯一标识符等数据包内容上触发采集。

总线显示

可以更高级地组合查看构成总线的各个信号(时钟, 数据, 片选等)，可以更加简便地识别数据包在哪里开始和结束，识别地址、数据、标识符、CRC 等子数据包成分。

总线解码

厌倦了不得不目视检查波形，计算时钟，确定每个位是1 还是0，把多个位组合成字节，确定十六进制值？让示波器为您完成这些工作！一旦设置了总线，MSO/DPO2000B 系列将解码总线上的每个数据包，以十六进制、二进制、十进制(仅LIN)或ASCII (仅RS-232/422/485/UART)格式显示总线波形中的值。

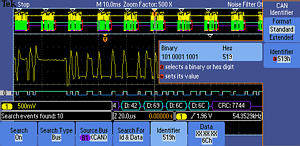

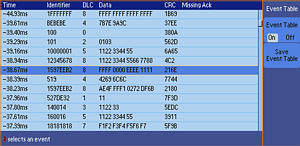

事件表显示长采集中每个CAN 数据包解码后的标识符、DLC、DATA 和CRC。


事件表

除查看总线波形本身的解码包数据外，您还可以在表格视图中查看所有捕获的数据包，这在很大程度上与逻辑分析仪上查看数据的方式类似。它连续列出数据包，包括每个组成部分的栏目(地址, 数据, 等等)。

搜索

串行触发特别适合隔离关心的事件，但一旦捕获事件、并需要分析周围数据，您要怎么做？过去，用户必须手动滚动通过波形，计算和转换位，查看是什么导致了事件。有了M S O /DPO2000B系列，您可以让示波器根据用户定义的标准搜索采集的数据，包括串行数据包成分。每次事件发生都用搜索标记高亮度显示。为在不同标记之间快速搜索，只需在前面板上按Previous(←) 和Next(→) 按钮。

专业设计，让您的工作更轻松


MSO/DPO2000B采用专业设计，让您的工作更轻松。明亮的宽屏显示器会显示一个长时间窗口。专用前面板旋钮简化了操作。前面板上的USB 主控端口可以简便地把屏幕图、仪器设置和波形数据传送到存储棒上。


明亮的宽屏显示器

MSO/DPO2000B 系列拥有7 英寸(180 mm)宽屏TFT-LCD 显示器，可以查看错综复杂的信号细节。

专用前面板旋钮

每条通道独立的垂直旋钮，提供了简单直观的操作。您不必再在所有四条通道中共享一套垂直旋钮。

连接能力

前面板上的USB主控端口可以简便地把屏幕图、仪器设置和波形数据传送到U 盘上。后面板包含一个USB 设备端口，用来从PC 远程控制示波器，或连接USB键盘。USB 设备端口还可以用来直接打印到兼容PictBridge®的打印机。选配的10/100以太网端口可以简便地联网，选配的视频输出端口可以把示波器显示画面导出到外部监视器或投影仪上。

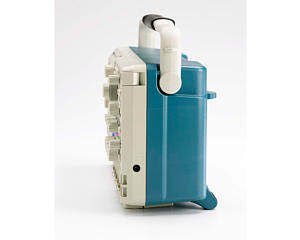

MSO/DPO2000B系列体积小巧，节约了工作台或桌面上宝贵的空间。


体积紧凑

MSO/DPO2000B 系列采用紧凑的便携式设计，可以在实验室之间简便地携带使用，由于深仅5.3 英寸(134 mm)，其节约了测试台上宝贵的空间。

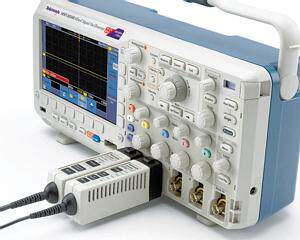

TekVPI 探头接口简化了探头与示波器的连接。


TekVPI®探头接口

TekVPI 探头接口在探测中确立了简便易用性的标准。TekVPI探头具有状态指示灯和控制功能，在补偿框中带有一个探头菜单按钮。这个按钮可以在示波器显示器上启动一个探头菜单，其中包括探头所有相关设置和控制功能。可以通过USB、GPIB或以太网远程控制TekVPI 探头，在ATE 环境中提供了用途更加广泛的解决方案。

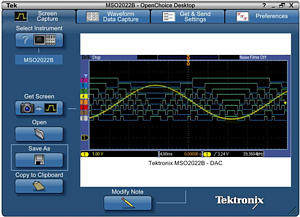

OpenChoice®Desktop软件可以无缝连接示波器与PC。


扩展分析

使用MSO/DPO2000B系列采集数据和进行测量只需简单地把示波器的USB电缆连接到PC上。每台示波器标配主要应用软件，如OpenChoice®Desktop、Microsoft Excel 和Word 工具条，可以快速简便地直接与Windows PC 通信。

对于简单的任务，其中包括从桌面打开，快速简便的地在示波器与你的计算机进行通信，通过USB接口、GPIB或局域网转移设置、波器和屏幕图像。

特点

垂直系统

特点

MSO2002B

DPO2002B

MSO2004B

DPO2004B

MSO2012B

DPO2012B

MSO2014B

DPO2014B

MSO2022B

DPO2022B

MSO2024B

DPO2024B

输入通道数量 2 4 2 4 2 4
模拟带宽 (-3 dB)*1 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz 200 MHz
计算的上升时间 5 ns 5 ns 3.5 ns 3.5 ns 2.1 ns 2.1 ns
硬件带宽极限 20 MHz
输入耦合 AC, DC, GND
输入阻抗 1 MΩ ±2%, 11.5 pF ±2 pF
输入灵敏度范围 2 mV/div to 5 V/div
垂直分辨率 8 位
最大输入电压, 1 MΩ 300 VRMS峰值 ≤ ±450 V
DC 增益精度(偏置设为0 V)

对10 mV/div - 5 V/div 为± 3%

对2 mV/div -5 V/div 为± 4%

通道到通道隔离度

(任何两条垂直标度相等的通道)

在≤ 70 MHz 时≥ 100:1 在≤ 100 MHz 时≥ 100:1 在≤ 200 MHz 时100:1

*1带宽为20 MHz @ 2mV/div，所有型号。

偏置范围

范围1 MΩ
2 mV/div - 200 mV/div ±1 V
>200 mV/div - 5 V/div ±25 V

垂直系统数字通道

特点所有MSO2000B 型号
输入通道数量 16 条数字通道(D15 到D0)
门限 每组8 条通道单独设置门限
门限选择 TTL, CMOS, ECL, PECL, 用户自定义
用户自定义门限范围 ±20 V
最大输入电压 ±40 V
门限精度 ±(100 mV +3% 的门限设置)
最大输入动态范围 80 Vpk-pk(取决于门限设置)
最大电压摆幅 500 mVpk-pk
输入阻抗 101 kΩ
探头负荷 8 pF
垂直分辨率 1 位

水平系统 - 模拟通道

特点

MSO2002B/2004B

/2012B/2014B

DPO2002B/2004B

/2012B/2014B

MSO2022B/2024B

DPO2022B/2024B

最大采样率 (所有通道) 1 GS/s

最大记录长度

(所有通道)

1 M 点

在最高采样率 时捕获的最大 时长(

(所有通道)

1 ms
时基范围(s/div) 4 ns - 100 s 2 ns - 100 s
时基延迟时间范围 -10 格到5000 s
通道到通道 偏移校正范围 ±100 ns
时基精度 ±25 ppm

水平系统 - 数字通道

特点所有MSO2000B 型号
最大采样率 (使用D7-D0 任意通道) 1 GS/s (1 ns 分辨率)
最大采样率(使用D15-D8 任意通道) 500 MS/s (2 ns 分辨率)
最大记录长度(所有通道) 1 M 点
最小可检测脉宽 5 ns
通道到通道偏移 2 ns 典型值

触发系统

特点说明
主要触发模式 自动触发, 正常触发和单次触发
触发耦合 DC, HF 抑制(衰减>85 kHz), LF 抑制(衰减 <65 kHz), 噪声抑制(降低灵敏度)
触发释抑范围 20 ns -8 s
触发信号频率计数器 为识别触发信号频率提供了精度更高的手段。触发信号频率计数器的分辨率是6 位。

触发灵敏度

特点说明
内部DC 耦合

DC - 50 MHz 时0.4 div

>50 MHz-100 MHz 时0.6 div

>100 MHz- 200 MHz 时0.8 div

外部(辅助输入) DC - 10 MHz 时200 mV，1x 衰减

触发电平范围

特点说明
任意通道 从屏幕中心± 4.92 格
外部(辅助输入)

±6.25 V, 1X 衰减

±12.5 V, 10X 衰减

触发模式

模式说明
边沿 任何通道或前面板辅助输入上的正或负斜率。耦合包括DC, AC, 高频抑制, 低频抑制和噪声抑制
脉宽 在>、<、= 或≠特定时间周期的正脉冲或负脉宽上触发
矮脉冲 当一个脉冲跨过一个门限但在再次跨过第一个门限前未能跨过第二个门限时触发
逻辑 在通道的任何逻辑码型变成假时或在指定时间内保持为真时触发采集。可以使用任何输入作为时钟，寻找
时钟边沿上的码型。四条输入通道指定的码型(AND, OR, NAND, NOR)定义为高、低或无所谓
建立时间/ 保持时间 当任意两条输入通道中存在的时钟和数据之间的建立时间和保持时间超过门限时触发
上升/ 下降时间 在脉冲边沿速率快于或慢于指定值时触发采集。斜率可以是正、负或任意
视频 NTSC, PAL 和SECAM 视频信号所有行、奇数、偶数或所有场上触发
I2C (选配) 在高达3.4 Mb/s 的I2C 总线上的开始, 重复开始, 停止, ACK 丢失, 地址(7 位或10 位), 数据或地址和数据
上触发采集
SPI (选配) 在高达10.0 Mb/s 的SPI 总线(仅适用于4 通道型号)上的SS, MOSI, MISO 或MOSI 和MISO 上触发采集。
CAN (选配) 在高达1 Mb/s 的CAN 信号上的帧开始、帧类型(数据, 远程, 错误, 过载), 识别符(标准或扩展), 数据, 标识
符和数据, 帧尾或ACK丢失时触发采集。可以进一步指定数据，在≤, <, =, >, ≥ 或 ≠ 特定数据值时触发
采集。用户可以调节的样点在默认状态下设为50%
RS-232/422/485/UART (选配) 触发Tx 开始位、Rx 开始位、Tx 包尾、Rx 包尾、Tx 数据、Rx 数据、Tx 奇偶性错误和Rx 奇偶性错误
LIN (选配) 触发同步、标识符、数据、标识和数据、唤醒帧、睡眠帧、误码(如同步错误、奇偶性错误或校验和错误)
并行(仅在MSO型号上提供) 触发并行总线数据值

采集模式

模式说明
采样 采集采样值
峰值检测 在所有扫描速度下捕获最窄3.5 ns 的毛刺
平均 平均中可以包括2 - 512 个波形
滚动模式 在小于等于40 ms/div 的扫描速度时，在屏幕 中从右到左滚动波形

波形测量

测量说明
光标 波形和屏幕
自动测量 29 种, 其中一次可以在屏幕上显示最多4 种测 量功能。测量包括周期, 频率, 延迟, 上升时间, 下降时间, 正占空比, 负占空比, 正脉宽, 负脉宽, 突发宽度, 相位, 正过冲, 负过冲, 峰峰值, 幅度, 高值m 低值, 最大值, 最小值, 平均值, 周期平 均值, RMS, 周期RMS, 面积和周期面积
选通 使用屏幕或波形光标隔离要测量的采集内部发 生的特定情况。在默认状态下测量使用整个记录

波形数学运算

特点说明
代数运算 波形加法, 减法和乘法
FFT 频谱幅度。把FFT 垂直标度设为线性RMS 或 dBV RMS，把FFT 窗口设为矩形, Hamming, Hanning 或Blackman-Harris

软件

产品说明
OpenChoice®Desktop 在Windows PC和DPO2000B系列之间快速简便地通信。传送和保存设置、波形、测量和屏 幕图。自带Word和Excel工具条自动把数据和 屏幕图从示波器传送或采集到Word 和Excel 中，迅速编制报告，或进一步进行分析。
IVI Driver 为常用应用提供标准仪器编程接口，如LabVIEW、LabWindows/CVI、Microsoft .NET
和MATLAB。
eScope 通过标准网络浏览器，使用网络连接控制MSO/DPO2000B。只需输入示波器的IP 地址 或网络名称，浏览器中将显示一张网页。

显示器特点

特点说明
显示器类型 英寸(180 毫米)液晶TFT 彩色显示器
显示器分辨率 480 水平 x 234 垂直像素(WQVGA)
波形显示样式 矢量, 点(在视频触发模式下), 可变余辉, 无限余辉
格线 全部, 网格, 标线, 框
格式 YT 和 XY.
波形捕获速率 最高 5,000 wfm/s.

输入/ 输出端口

端口说明
USB 2.0 高速主控端口 支持USB 海量存储设备和打印机。前面板上提供了一个端口
USB 2.0 高速设备端口 后面板连接器可以使用USBTMC 或GPIB及TEK-USB-488控制示波器，或直接打印 到兼容PictBridge® 打印机上
LAN 端口 RJ-45 连接器, 支持10/100Base-T(要求 DPO2CONN)
视频输出端口 DB-15母头连接器, 在外部监视器或投影仪 上连接显示示波器画面(要求DPO2CONN)
辅助输入 前面板BNC连接器。输入阻抗1兆欧±2%。
最大输入300 VRMS，峰值≤± 450 V
探头补偿器输出

前面板针脚

幅度: 5 V

频率: 1 kHz

Kensington Style 锁 后面板安全槽连接到标准Kensington 锁上

电源

特点说明
电源电压 100 -240 V ±10%
电源频率

45 - 65 Hz (90 - 264 V)

360 - 440 Hz (100 -132 V)

功耗 80 W 最大值
选配 TekVPI®外部电源(119-7465-xx)

输出电压: 12 V

输出电流: 5 A

功耗: 50 W

物理特点

外观尺寸毫米英寸
   高 180 7.1
   宽 377 14.9
   厚   134 5.3
重量 公斤 磅
   净重 3.6 7.9
   毛重 6.2 13.7
机架安装配置 4U
冷却间隙 仪器左侧和仪器后面要求2 英寸(50mm)

环境特点

特点说明
温度
工作温度 0 oC 到 +50 oC
非工作温度 -40 oC 到 +71 oC
湿度
工作湿度

高:30℃ - 50℃, 5% - 60% 相对湿度

低:0℃ - 30℃, 5% - 95% 相对湿度

非工作湿度

高：30℃- 55℃, 5% - 60% 相对湿度

低：0℃ - 30℃, 5% - 95% 相对湿度

高度
工作高度 3,000 米(9,843 英尺)
非工作高度 12,000 米(39,370 英尺)
随机振动
工作随机振动 0.31 GRMS, 5 - 500 Hz, 每个轴10 分钟, 3 个轴, 总共30 分钟
非工作随机振动 2.46 GRMS,5 - 500 Hz, 每个轴10 分钟, 3 个轴, 总共30 分钟
法规标准
电磁兼容能力 EC Council Directive 2004/108/EC
安全

UL61010-1:2004;

CAN/CSA C22.2 No. 61010.1-04;

EN61010-1:2001;

满足低压产品安全指令2004/108/EC

订货信息

DPO2000B 型号

产品说明
DPO2002B

70 MHz, 1 GS/s, 1M 记录长度,

2-通道数字荧光示波器

DPO2004B

70 MHz, 1 GS/s, 1M 记录长度,

4-通道数字荧光示波器

DPO2012B

100 MHz, 1 GS/s, 1M 记录长度,

2-通道数字荧光示波器

DPO2014B

100 MHz, 1 GS/s, 1M 记录长度,

4-通道数字荧光示波器

DPO2022B

200 MHz, 1 GS/s, 1M 记录长度,

2-通道数字荧光示波器

DPO2024B

200 MHz, 1 GS/s, 1M 记录长度,

4-通道数字荧光示波器

MSO2000B 型号

Product说明
MSO2002B

70 MHz, 1 GS/s, 1M 记录长度,

2+16 通道混合信号示波器

MSO2004B

70 MHz, 1 GS/s, 1M 记录长度,

4+16 通道混合信号示波器

MSO2012B

100 MHz, 1 GS/s, 1M 记录长度,

2+16 通道混合信号示波器

MSO2014B

100 MHz, 1 GS/s, 1M 记录长度,

4+16 通道混合信号示波器

MSO2022B

200 MHz, 1 GS/s, 1M 记录长度,

2+16 通道混合信号示波器

MSO2024B

200 MHz, 1 GS/s, 1M 记录长度,

4+16 通道混合信号示波器





所有型号均包括:每条模拟通道一只10X 无源探头(100 和200 MHz型号为TPP0200 200 MHz探头；70 MHz型号为TPP0100 100 MHz 探头), 用户手册和翻译后的前面板覆盖图, 文档资料 光盘(063-4472-xx), OpenChoice®Desktop 软件, 校准证明, 测量结果可溯源美国国家计量学会及ISO9001 质量认证体系, 电源线, 五年保修。在订货时请指明电源插头和手册版本。



MSO 型号还包括: 一只P6316 16通道逻辑探头和配套工具箱 及附件包(016-2008-xx)。



应用模块

模块说明
DPO2AUTO 汽车串行触发和分析模块。支持CAN 和LIN 总线数据包级信息触发，并提供一系列工具： 如信号数字视图、总线视图、数据包解码、搜 索工具和带有时标信息的数据包解码表。
DPO2COMP 计算机串行触发和分析模块。可以在RS- 232/422/485/UART 总线上触发分组级信息， 并提供多个分析工具，如信号数字视图、总线 视图、分组解码、搜索工具及带时戳信息的分 组解码表。
DPO2EMBD 嵌入式串行触发和分析模块。在I2C 和SPI 总 线数据包级信息及分析工具上触发采集，如 带有时戳信息的信号的数字视图、总线视图、 数据包解码、搜索工具和数据包解码表。两线 SPI 支持只在2 通道型号上提供。
仪器选项

电源插头选项

选项说明
选项 A0 北美电源插头
选项 A1 欧洲通用电源插头
选项 A2 英国电源插头
选项 A3 澳大利亚电源插头
选项 A5 瑞士电源插头
选项 A6 日本电源插头
选项 A10 中国电源插头
选项 A11 印度电源插头
选项 A12 巴西电源插头
选项 A99 没有电源线或AC 适配器

语言选项*2

Option说明
选项 L0 英语(仪器上有前面板标签)
选项 L1 法语(前面板叠加)
选项 L2 意大利语(前面板叠加)
选项 L3 德语(前面板叠加)
选项 L4 西班牙语(前面板叠加)
选项 L5 日语(前面板叠加)
选项 L6 葡萄牙语(前面板叠加)
选项 L7 简体中文(前面板叠加)
选项 L8 繁体中文(前面板叠加)
选项 L9 韩语(前面板叠加)
选项 L10 俄语(前面板叠加)

*211 种语言的用户手册(PDF 版本)在光盘上提供，没有打印的用户手册。

服务选项*3

选项说明
选项 D1 校准数据报告

*3示波器保修和服务不适用于探头和附件。如需具体保修和校准条件，请参阅 每种探头和附件型号的技术数据

推荐探头

探头说明
TAP1500*4 1.5 GHz TekVPI®单端有源探头
TDP0500*4, 6 500 MHz TekVPI 42 V 差分探头
TCP0020*4 50 MHz TekVPI 20 A AC/DC 电流探头
TCP0030*4 120 MHz TekVPI 30 A AC/DC 电流探头
TCP0150*4 20 MHz TekVPI 150 A AC/DC 电流探头
TCP2020 50 MHz TekVPI 20 A AC/DC 电流探头
TCPA300/400*7 电流测量系统
TCP305 DC - 50 MHz, 50 A电流探头, 用于TCPA300
TCP404XL DC - 2 MHz, 500 A电流探头, 用于TCPA400
P5100A 2.5 kV, 100X 高压无源探头
TMDP0200*4 ± 750 V, 200 MHz 高压差分探头
THDP0200*4 ±1.5 kV, 200 MHz 高压差分探头
THDP0100*4 ±6 kV, 100 MHz 高压差分探头
ADA400A*4, 5 100X, 10X, 1X, 0.1X高增益差分放大器

推荐附件

附件说明
DPO2CONN 增加以太网(10/100Base-T)和视频输出端口
077-0737-xx 维护手册(仅英文) ( 仅P D F 版本)(下载)
TPA-BNC*4 TekVPI 到TekProbe BNC 适配器
TEK-DPG*4 TekVPI 偏移校正脉冲发生器信号源
067-1686-xx 偏移校正和校准夹具
196-3508-xx 数字探头引线束(8 通道)
119-7465-xx TekVPI®外部电源
TEK-USB-488 GPIB 到USB 适配器
ACD2000 软手提箱和前面保护罩
200-5045-xx 前面保护罩
HCTEK4321 硬手提箱(要求ACD2000)
RMD2000 机架安装套件。不包括侧面滑出导轨

*4要求TekVPI 外部电源适配器(119-7465-00)，每台示波器一个。

*5要求TPA-BNC 适配器。

*6探头端接阻抗为50 欧姆，但示波器会自动调节，考虑1MΩ 输入。

*7在示波器输入和BNC 电缆之间要求50Ω 馈通端子。

保修

五年保修，涵盖所有部件和人工费用，不包括探头。



型号/规格

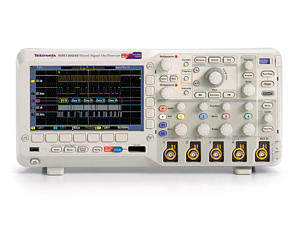

数字示波器MSO2024B

品牌/商标

Tektronix（泰克）

采样率

1 GS/s

价格

27660.0
