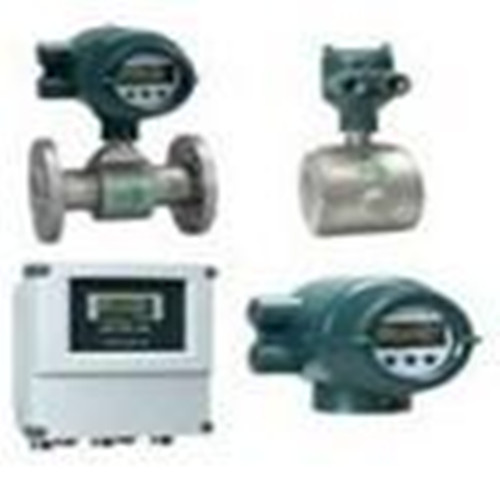

供应AXF250W/AXF300W/AXF350W/AXF400W电磁流量计日本横河YOKOGAWA

地区：上海 上海市
认证： 无

上海艾斯达电子

VIP会员18年

全部产品 进入商铺



流体粘污程度诊断
连续监测电极上积累的绝缘物质的量来判断何时需要进行维护。可选的可更换式电极便于取出和清洗。
灵活的配线口朝向
转换器和端子盒可以变换各个朝向以配合安装现场的配线位置。
清晰丰富的显示功能
大型全点阵背光LCD显示可以三行显示各种信息。当报警发生时，会显示合理对策的完整描述。
轻松的设定
最常使用的参数整理在一个集合中，位于显示屏的顶部。红外线感应开关的采用，无需打开机盖即可完成参数设定。
安装后快速运行
AXF交货时就已经完成参数设定，所以在安装和配线结束后即可投入运行。
产品系列的扩展
改进的精度规格
标准精度为读数的0.35%。使用选配件，可以得到更高的精度，校正精度为读数的0.2%。
微小口径法兰型
提供2.5mm的微小口径法兰型。
各种卫生型过程连接
提供多种卫生型过程连接，包括Tri-Clamp、ISO、DIN和SMS。
增强的性能
增强的双频励磁
可选用增强的双频励磁方式。为高浓度浆液或低电导率流体提供高度稳定的测量。
电导率更小
最新设计的AXF转换器可以实现电导率为1μS/cm的流体测量。(取决于管径和流体条件)
高速脉冲输出
高速脉冲输出10,000pps(pulses per second 每秒脉冲数)，适用于短时间批处理应用。


规格: ADMAG AXF电磁流量计

AXF分体型传感器 AXF一体型流量计 AXFA14转换器 AXFA11转换器
口径 2.5~400mm
(0.1~16in.)
[取决于规格] 		2.5~400mm
(0.1~16in.)
[取决于规格] 		与分体型传感器结合
2.5~400mm
(0.1~16in.) 		与分体型传感器结合(注释)
2.5~400mm
(0.1~16in.)
用途 普通型，防爆型，
卫生型，潜水型 		普通型，防爆型，
卫生型 		普通型，防爆型 普通型
流体温度 -40～160℃ (-40~320℉)
[取决于规格] 		-40～130℃ (-40~266℉)
[取决于规格] 		- -
环境温度 -40~60℃ (-40~140℉) [取决于仪表型号]
精度 流量的0.35% (可选；流量的0.2%)
流体
电导率 		1μS/cm以上(取决于管径和流体条件)
衬里 碳氟化合物PFA/陶瓷/聚氨酯橡胶/
EPDM橡胶/天然软质橡胶
[取决于仪表型号] 		- -
过程连接 夹持、法兰、卫生型过程连接
(Clamp[Tri-clamp，DIN，ISO]，Union thread[DIN，ISO SMS]，Butt-weld)，等 		- -
电缆最大长度 - - 100m
(330ft) 		200m
(660ft)
显示器 - 多行背光LCD(全点阵)
自诊断 粘污诊断，空管，线圈断线诊断等
报警信息 显示报警信息和相应对策(英语、德语、法语、意大利语、西班牙语、日语)
励磁方式 双频励磁: AXF口径 2.5~400mm，
脉冲直流励磁: AXW口径 500~1800mm(注释)，
增强的双频励磁(可选): AXF口径 25~200mm
防爆型 ATEX，FM，CSA，IECEx，TIIS -
选配件 可更换式电极，可旋转接线盒(转换器)，衬里表面镜面处理(PFA/陶瓷)，特殊密封垫圈等




日本横河AXF系列电磁流量计是基于数十年现场经验实践研发的产品，不仅耐用，而且易于操作。可更换电极和电极粘污度诊断功能的结合大大提高了系统可维护性。 日本横河AXF系列电磁流量计采用能消除流体噪音的“双频励磁法”和为恶劣环境下使用新增的可选“增强型双频励磁法”，确保系统稳定性和快速响应





日本横河AXF电磁流量计选型表：

型号

附加规格代码

说明

适用型号

AXF002

…………………………………………

口径2.5mm（0.1in）一体型流量计/分离型传感器



AXF005

…………………………………………

口径 5mm（0.2in）一体型流量计/分离型传感器

AXF010

…………………………………………

口径 10mm（0.1in）一体型流量计/分离型传感器

AXF015

…………………………………………

口径 15mm（0.1in）一体型流量计/分离型传感器

AXF025

…………………………………………

口径 25mm（0.1in）一体型流量计/分离型传感器

AXF032

…………………………………………

口径 32mm（0.1in）一体型流量计/分离型传感器

AXF040

…………………………………………

口径 40mm（0.1in）一体型流量计/分离型传感器

AXF050

…………………………………………

口径 50mm（0.1in）一体型流量计/分离型传感器

AXF065

…………………………………………

口径 65mm（0.1in）一体型流量计/分离型传感器

AXF080

…………………………………………

口径 80mm（0.1in）一体型流量计/分离型传感器

AXF100

…………………………………………

口径100mm（0.1in）一体型流量计/分离型传感器

AXF125

…………………………………………

口径125mm（0.1in）一体型流量计/分离型传感器

AXF150

…………………………………………

口径150mm（0.1in）一体型流量计/分离型传感器

AXF200

…………………………………………

口径200mm（0.1in）一体型流量计/分离型传感器

AXF250

…………………………………………

口径250mm（0.1in）一体型流量计/分离型传感器

AXF300

…………………………………………

口径300mm（0.1in）一体型流量计/分离型传感器

用途

G………………………………………………

一般型

尺寸15mm（0.5in.）～300mm（12in.） 仅分离型传感器 仅碳氟PFA衬里

W………………………………………………

潜水型

C………………………………………………

防爆型

转换器输出信号和通讯

-D……………………………………………

输出为4～20mA DC的一体型流量计和BRAIN通讯器



-E……………………………………………

输出为4～20mA DC的一体型流量计和HART通讯器

-N……………………………………………

与AXFA11配套使用的分离型传感器

-P……………………………………………

与AXFA14配套使用的分离型传感器

电源

1…………………………………………

一体型传感器,100V～240VAC或100V～120VDC



2…………………………………………

一体型传感器,24VAV/DC

N…………………………………………

分离型传感器

衬里

A………………………………………

碳氟PFA

口径25mm（1.0in.）～300mm（12in.）

U………………………………………

聚氨酯橡胶

电级材料

L……………………………………

JIS SUS316L（AISI 316L SS/EN 1.4404或相当）

仅碳氟PFA衬里

仅碳氟PFA衬里

P……………………………………

铂铱

H……………………………………

哈氏合金C276或相当

T……………………………………

钽

V……………………………………

钛

W……………………………………

碳化钨

电级结构

1…………………………………

非替换式

一般型 口径25mm（0.1in.）－－300（12in.） 电级材料：进JIS SUS316L

2…………………………………

可替换式

接地环和接地电级材料

N………………………………

无

口径2.5mm（0.1in.）～200mm（8.0in.） 仅碳氟PFA衬里

口径2.5mm（0.1in.）－－200mm（8.0in.） 仅碳氟PFA衬里

S………………………………

JIS SUS316L（AISI 316 SS/EN 1.4401或相当）

L………………………………

JIS SUS316L（AISI 316L SS/EN 1.4404或相当）

P………………………………

铂铱

H………………………………

镍基合金C276或相当

T………………………………

钽

V………………………………

钛

管道连接（*3）

-AA1……………………………

ANSI级150 夹持型（*1）

口径2.5mm（0.1in.）～300mm（12in.）

-AA2……………………………

ANSI级300 夹持型（*1）

口径2.5mm（0.1in.）～200mm（8.0in.）

-AD1……………………………

DIN PN 10 夹持型（*2）

口径200mm（8.0in.）～300mm（12in.）

-AD2……………………………

DIN PN 16 夹持型（*2）

口径65mm（2.5in.）～300mm（12in.）

-AD4……………………………

DIN PN 40 夹持型（*1）（*2）

口径2.5mm（0.1in.）～50mm（2.0in.）

-AJ1……………………………

JIS 10K 夹持型（*1）

口径2.5mm（0.1in.）～300mm（12in.）

-AJ2……………………………

JIS 20K 夹持型（*1）

口径2.5mm（0.1in.）～200mm（8.0in.）

-AG1……………………………

JIS F12（JIS75M） 夹持型

口径80mm（3.0in.）～300mm（12in.）

面间长度

1……………………………

标准



电缆口（*5）

-0…………………………

JIS G1/2内螺纹



-2…………………………

ANSI 1/2NPT内螺纹

-4…………………………

ISO M20×1.5内螺纹

显示器（*4）

1………………………

带显示器的一体型流量计（水平）



2………………………

带显示器的一体型流量计（立式）

N………………………

无显示器的一体型流量计/分离型传感器

标定

B……………………

标准

口径25mm（0.1in.）～200mm（8.0in.） 仅碳氟PFA衬里

C……………………

高精度



/□

选项代码（请看可选项说明）





  AXF分离型传感器 AXF一体型 AXFA14转换器 AXFA11转换器
公称通径 2.5~2600mm
(0.1~104in.)
[取决于模具类型] 		2.5~400mm
(0.1~16in.)
[取决于模具类型] 		适用管径2.5~400mm
(0.1~16in.) 		适用管径2.5~2600mm
(0.1~104in.)
用途 普通型，防爆型，
卫生型，潜水型 		普通型，防爆型，
卫生型 		普通型，防爆型 普通型
流体温度 -40～160℃ (-40~320℉)
(卫生型 -10~160℃ (14~320℉)) 		- 40～130℃ (-40~266℉)
(卫生型 -10~130℃ (14~266℉)) 		- -
环境温度 -40~60℃ (-40~140℉) [取决于仪表型号]
精度 0.35% of rate (可选 0.2% of rate)
流体
电导率 		1μS/cm以上(取决于管径和流体条件)
衬里 特氟龙PFA/陶瓷/聚氨酯橡胶/
EPDM橡胶/天然软质橡胶
[取决于仪表型号] 		- -
过程连接 Wafer，法兰，卫生型过程连接
(Clamp[Tri-clamp，DIN，ISO]，Union thread[DIN，ISO SMS]，Butt-weld)，等 		- -
信号电缆长度 - - 100m
(330ft) 		200m
(660ft)
显示器 - 多行背光LCD(全点阵)
自诊断 电极污染诊断，空管，线圈断线诊断等
报警信息 显示报警信息和相应对策(英语、德语、法语、意大利语、西班牙语、日语)
励磁方式 双频励磁: 管径 2.5~400mm，
脉冲直流励磁: 管径 500~2600mm，
增强的双频励磁(可选): 管径 25~200mm
防爆型 ATEX，FM，CSA，IECEx，TIIS -
选配件 可更换式电极，可旋转接线盒(转换器)，衬里表面镜面处理(PFA/陶瓷)，特殊密封垫圈等



AXF分离型高性能转换器选型：

AXF002C电磁流量计

AXFA11G



AXFA11高性能电磁流量转换器

信号输出和通讯

-D

4-20MA DC，BRAIN通讯

-E

4-20MA DC，HART通讯

电源

1

100V-240V AC或者100-120V DC

2

24V DC，当选用此项时必须同时选/A



电缆口

-0

JIS G1/2内螺纹

-2

ANSI 1/2NPT内螺纹

-4

ISO M20*1.5内螺纹

显示器

1/CH

带显示器（水平）

避雷器

/A

电源端子内置避雷器

DC除噪电路

/ELC

内置DC除噪电路，适用于15mm(0.5in)和更大尺寸

防水密封接头

/EG

防水密封接头附属于电缆口中，仅适用于JIS G1/2电缆口

带接头的防水密封接头

/EU

带接头防水密封接头附属于电缆口中，仅适用于JIS G1/2电缆口

不锈钢安装托架

/SB

提供不锈钢安装托架代替标准碳钢托架

不锈钢位号

/SCT

提供悬挂不锈钢位号

环氧树脂涂层

/X1

采用环氧树脂而不是标准聚氨脂包层，颜色与标准类型相同，

高强防腐涂层

/X2

如标准包层一样的三层包层（一层聚氨酯层和两层环氧树脂脂层）颜色与标准类型相同，防盐/碱//酸性环境



AXF分离型普通型转换器选型：

AXFA14G



AXFA14普通型电磁流量转换器

信号输出和通讯

-D

4-20MA DC，BRAIN通讯

-E

4-20MA DC，HART通讯

-F

FF总线

电源

1

100V-240V AC或者100-120V DC

2

24V DC/AC



电缆口

-0

JIS G1/2内螺纹

-2

ANSI 1/2NPT内螺纹

-4

ISO M20*1.5内螺纹



显示器

1

带显示器（水平）

2

带显示器（垂直）

N

无显示器

产地

/CH

中国

避雷器

/A

电源端子内置避雷器

DC除噪电路

/ELC

内置DC除噪电路，适用于15mm(0.5in)和更大尺寸

防水密封接头

/EG

防水密封接头附属于电缆口中，仅适用于JIS G1/2电缆口

带接头的防水密封接头

/EU

带接头防水密封接头附属于电缆口中，仅适用于JIS G1/2电缆口

不锈钢安装托架

/SB

提供不锈钢安装托架代替标准碳钢托架

不锈钢位号

/SCT

提供悬挂不锈钢位号

环氧树脂涂层

/X1

采用环氧树脂而不是标准聚氨脂包层，颜色与标准类型相同，

高强防腐涂层

/X2

如标准包层一样的三层包层（一层聚氨酯层和两层环氧树脂脂层）颜色与标准类型相同，防盐/碱//酸性环境



AXF分离型流量计专用电缆选型：

AXF002C电磁流量计



AXFC



AXF分离型流量计专用电缆

端子

-0

端子末处理

-4

用于AXFA11/14的端子





电缆长度

-L005

5m

-L010

10m

-L015

15m

-L020

20m

-L025

25m

-L030

30m

产地

/CH

中国

选用

/C1

配有成套端子部件




型号/规格

AXF250W/AXF300W/AXF350W/AXF400W电磁流量计
