供应美国福禄克Fluke F1623接地电阻测试仪

地区：上海 上海市
认证： 无

上海艾斯达电子

VIP会员18年

全部产品 进入商铺



Fluke 1625/1623 GEO 接地电阻测试仪

Fluke 1623 和1625是非常出色的接地电阻测试仪，可以完成全部四种类型的接地电阻测量。特别是Fluke 1623 和1625能够仅用一个电流钳完成接地电阻的测量——无辅助极法。采用这种方法无需使用辅助接地极，也无需断开接地棒。

测试模式



  • 3极和4 极电位降法——使用两个接地极的标准的接地电阻测试方法。
  • 选择法测试——无需断开接地棒，即可利用接地极和电流钳相组合测量接地电阻。
  • 无辅助极法——非常具有创新意义的测试方案，无需使用接地极，仅使用电流钳即可测量接地环路的电阻。

Fluke 1625 还提供以下高级功能





  • 自动频率控制（AFC）——自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值。
  • R* 测量——计算在55 Hz下的接地阻抗，更加准确地反应发生接地故障时的真实接地电阻。
  • 可调限值——可快速检查测试结果

alt

满足所有接地电阻测试应用的先进技术

1623

  • 单键测量
  • 3极和4极法接地电阻测量
  • 2极法测量交流电阻
  • 选择法测试，无需断开接地连接（1支电流钳）
  • 无辅助极法，快速测试接地环路（2支电流钳）
  • 128 Hz的测量频率


1625
  • 3极法和4极法接地电阻测量
  • 4极法测量土壤电阻系数
  • 2极法测量交流电阻
  • 2极法和4极法测量直流电阻
  • 选择法测试，无需断开接地连接（1支电流钳）
  • 无辅助极法，快速测试接地环路（2支电流钳）
  • 测量 55 Hz下的接地阻抗
  • 自动频率控制（AFC）（94、105、111、128 Hz）
  • 测量电压可切换 20/48V
  • 可编程限值、设置
  • 带蜂鸣声提示的通断性测试



































RA 3 极法接地电阻测量(IEC 1557-5)
测量电压
Fluke 1623  Vm = 48 V ac
Fluke 1625  Vm = 20/48 V ac
短路电流
Fluke 1623  > 50 mA
Fluke 1625  250 mA ac
测量频率
Fluke 1623  128 Hz
Fluke 1625  94、105、111、128Hz
分辨力
Fluke 1623  0.001 Ω～10 Ω
Fluke 1625  0.001 Ω～100 Ω
测量量程
Fluke 1623  0.001 Ω～19.99 kΩ
Fluke 1625  0.001 Ω～299.9 kΩ
基本误差
Fluke 1623  ± (2 % 读数 + 3 个字)
Fluke 1625  ± (2 % 读数 + 2 个字)
工作误差
Fluke 1623  ± (5 % 读数 + 3 个字)
Fluke 1625  ± (5 % 读数 + 5 个字)





RA 4 极法接地电阻测量(IEC 1557-5)
测量电压
Fluke 1623  Vm = 48 V ac
Fluke 1625  Vm = 20/48 V ac
短路电流
Fluke 1623  > 50 mA
Fluke 1625  250 mA ac
测量频率
Fluke 1623  128 Hz
Fluke 1625  94、105、111、128Hz
分辨力
Fluke 1623  0.001 Ω～10 Ω
Fluke 1625  0.001 Ω～100 Ω
测量量程
Fluke 1623  0.001 Ω～19.99 kΩ
Fluke 1625  0.001 Ω～299.9 kΩ
基本误差
Fluke 1623  ± (2 % 读数 + 3 个字)
Fluke 1625  ± (2 % 读数 + 2 个字)
工作误差
Fluke 1623  ± (5 % 读数 + 3 个字)
Fluke 1625  ± (5 % 读数 + 5 个字)





RA 3 极法测量接地电阻，使用电流钳
测量电压
Fluke 1623  Vm = 48 V ac
Fluke 1625  Vm = 20/48 V ac
短路电流
Fluke 1623  > 50 mA
Fluke 1625  250 mA ac
测量频率
Fluke 1623  128 Hz
Fluke 1625  94、105、111、128Hz
分辨力
Fluke 1623  0.001 Ω～10 Ω
Fluke 1625  0.001 Ω～10 Ω
测量量程
Fluke 1623  0.001 Ω～19.99 kΩ
Fluke 1625  0.001 Ω～29.99 kΩ
基本误差
Fluke 1623  ± (7 % 读数 + 3 个字)
Fluke 1625  ± (7 % 读数 + 2 个字)
工作误差
Fluke 1623  ± (10 % 读数 + 5 个字)
Fluke 1625  ± (10 % 读数 + 5 个字)





RA 4 极选择法测量接地电阻，使用电流钳
测量电压
Fluke 1623  Vm = 48 V ac
Fluke 1625  Vm = 20/48 V ac
短路电流
Fluke 1623  > 50 mA
Fluke 1625  250 mA ac
测量频率
Fluke 1623  128 Hz
Fluke 1625  94、105、111、128Hz
分辨力
Fluke 1623  0.001 Ω～10 Ω
Fluke 1625  0.001 Ω～10 Ω
测量量程
Fluke 1623  0.001 Ω～19.99 kΩ
Fluke 1625  0.001 Ω～29.99 kΩ
基本误差
Fluke 1623  ± (7 % 读数 + 3 个字)
Fluke 1625  ± (7 % 读数 + 2 个字)
工作误差
Fluke 1623  ± (10 % 读数 + 5 个字)
Fluke 1625  ± (10 % 读数 + 5 个字)





无辅助极法
测量电压
Fluke 1623  Vm = 48 V ac
Fluke 1625  Vm = 20/48 V ac
测量频率
Fluke 1623  128 Hz (根据要求可提供 125 Hz)
Fluke 1625  94、105、111、128Hz
噪声电流(Iext)
Fluke 1623  Max. Iext= 10 A (ac) (RA < 20 Ω)
 Max. Iext= 2 A (ac) (RA < 20 Ω)
Fluke 1625  Max. Iext= 3 A
分辨力
Fluke 1623  0.001 Ω～0.1 Ω
Fluke 1625  0.001 Ω～10 Ω
测量量程
Fluke 1623  0.001 Ω～199.9 kΩ
Fluke 1625  0.001 Ω～29.99 kΩ
基本误差
Fluke 1623  ± (7 % 读数 + 3 个字)
Fluke 1625  ± (7 % 读数 + 2 个字)
工作误差
Fluke 1623  ± (10 % 读数 + 5 个字)
Fluke 1625  ± (10 % 读数 + 5 个字)





环境参数：
工作温度
 -10 °C～+50 °C
工作温度
 0 °C～+35 °C
标称温度
 +18 °C ～ +28 °C
储存温度
Fluke 1623  -20 °C ～ +60 °C
Fluke 1625  -30 °C ～ +60 °C
气候类型
 C1 (IEC 654-1)，-5 °C ～ + 45 °C，5 % ～ 95 % RH
保护等级
 外壳为 IP56，电池仓盖为 IP40，遵循 EN 60529





安全技术参数
安全等级
 CAT II，300 V







机械和一般参数
显示
Fluke 1623  1999 个字的 LCD 显示屏– 可显示特殊符号/标识，数字高度为 25 mm，荧光背光照明
Fluke 1625  2999 个字的 LCD – 7 段式液晶显示屏，可显示特殊符合/标记，背光照明
尺寸
 133 mm × 187 mm × 250 mm
重量
Fluke 1623 + 1625  1.1 kg (含电池)
保修期
 2 年
电池寿命
Fluke 1623  典型值 > 3000 次测量
Fluke 1625  典型值 3000 次测量 (RE+RH ≤ 1 kΩ)
 典型值 6000 次测量 (RE+RH ≤ 10 kΩ)
型号名称 描述 Price List
Fluke 1623 基本 GEO 接地电阻测试仪
  • Fluke 1623 测试仪
  • 2 条测试线
  • 电池
  • 用户手册

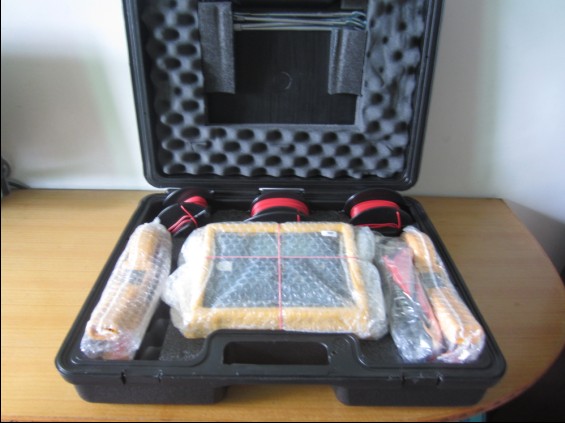

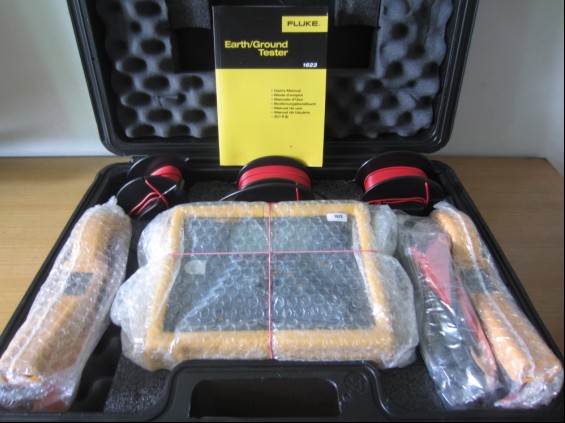

Fluke 1623 Kit 工具包，基本 Geo 接地电阻测试仪
  • Fluke 1623 测试仪
  • 2 条测试线
  • 4 根接地棒
  • 3 卷电线（2 卷 25 米，1 卷 50 米）
  • 2 个钳表（一个用于诱导，一个用于检测）
  • 电池
  • 用户手册
  • 坚固耐用的便携包
Fluke 1625 高级 GEO 接地电阻测试仪
  • Fluke 1625 测试仪
  • 2 条测试线
  • 电池
  • 用户手册
Fluke 1625 Kit 工具包，高级 Geo 接地电阻测试仪
  • Fluke 1625 测试仪
  • 2 条测试线
  • 4 根接地棒
  • 3 卷电线（2 卷 25 米，1 卷 50 米）
  • 2 个钳表（一个用于诱导，一个用于检测）
  • 电池
  • 用户手册
  • 坚固耐用的便携包





电流钳
EI-162BN EI-162BN 320 毫米直径对分式变压器
EI-1623 用于 Fluke 1623 的 EI-1623 选择法/无辅助极法钳表套件
EI-1625 用于 Fluke 1625 的 EI-1625 选择法/无辅助极法钳表套件





电缆和硬件
GEO CABLE-REEL 25M 接地电线卷 25 米电线
GEO CABLE-REEL 50M 接地电线卷 50 米电线





附件套件
ES-162P3 ES-162P3 三极接地棒套件
ES-162P4 ES-162P4 四极接地棒套件
型号/规格

Fluke F1623接地电阻测试仪

品牌/商标

FLUKE (福禄克)
