供应瑞典 Damalini AB公司制造的 easy-laser®激光几何测量系统,激光测量仪E910E900

功能：

1. 直线度

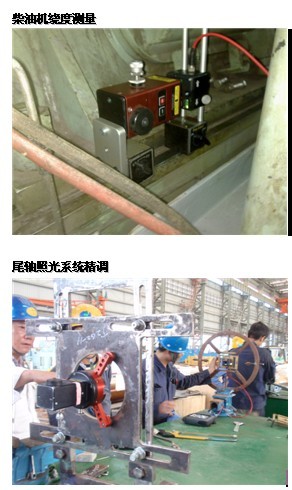

2. 柴油机绕度

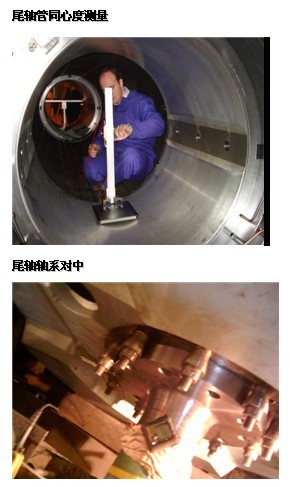

3. 尾轴孔同心度

4. 轴系对中

5.法兰平面度，机座平面度，克轮吊平面度，直角测量。

6. 尾孔的圆度测量

7. 尾管调整




一．基本技术参数

1.1. 系统：

1.1.1. 数据传输：EASY-LINKTM PC软件

1.1.2. 测量距离：0～20米(轴对中)，0～40米（直线度、平面度、铅垂线、   孔对中测量）

1.1.3. 相对湿度：10－95％

1.1.4. 最大显示误差：显示值的1% ±1digit（显示值的1％±最后1位）

1.2. 显示器：

显示形式：背光点阵液晶屏幕

显示尺寸：73×73mm

显示分辨率（可调）： 0.1,0.01,0.001mm, 5，0.5，0.005mils/thou

最大显示误差：±1%+1位

电池：4×1.5VR14(C)，四节二号电池

电池使用时间：开机操作48小时

输出接口：RS232，可接PC或打印机

键盘：薄膜数字多功能键

存储：可存储1000个测量数据

设置：测量时间，对比度和单位

外壳材料：氧化铝

尺寸：180×180×45mm    重量：1.25kg

显示器含全部31个测量程序：

•水平机械对中 [轴对中]

•软脚测量 [轴对中]

•Easy-Turn [轴对中,只需转过2个20度即可测量]

•垂直机械对中 [轴对中]

•测量值 [轴对中]

•偏移值和角度

•机组对中 [轴对中]

•热膨胀值补偿 [轴对中]

•直线度测量

•平面度测量

•平行度测量

•直角测量

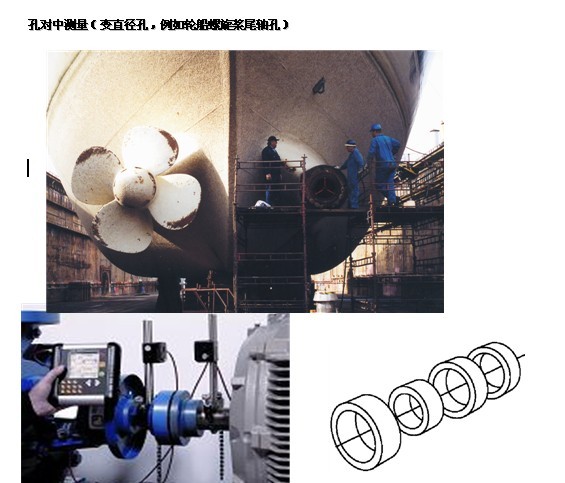

•孔对中测量

•半孔对中测量 [用于汽轮机隔板找正]

•铅垂线

•法兰 [平面度]

•心轴方向测量

•数字式BTA

另有4个专门针对中国人使用习惯开发的测量程序

•平行度测量＋

•直线度测量＋

•孔对中测量＋

•半孔对中测量＋

1.3. 轴测量单元（用于轴对中测量）：（S,M各一个）

1.3.1. 制作材料：氧化铝

1.3.2. 激光类型：半导体激光器

1.3.3. 激光波长：635－670nm，红色可见光

1.3.4. 激光安全等级：2级

1.3.5. 激光输出功率：<1mW

1.3.6. 精度：0.001mm

1.3.7. 探测器窗口尺寸：18×18mm

1.3.8. 水平仪精度：0.50

1.3.9. 内置倾角计：电子倾角仪，精度0.10

1.3.10. 保护：不受环境光影响

1.3.11. 尺寸：W×H×D  60×60×50mm

1.3.12. 重量：198g

1.4. 双轴测量单元D5―――可以同时显示x，y两个方向测量值（用于直线度、平面度、铅垂线、孔对中测量）：

1.4.1. 制作材料：氧化铝

1.4.2. 精度：0.001mm

1.4.3. 探测器窗口尺寸：18×18mm

1.4.4. 水平仪精度：0.50

1.4.5. 内置倾角计：电子倾角仪，精度0.1°

1.4.6. 保护：不受环境光影响

1.4.7. 尺寸：W×H×D  60×60×50mm

1.4.8. 重量：198g

1.5. D75孔对中测量系统激光发射器：

1.5.1. 制作材料：氧化铝

1.5.2. 激光类型：半导体激光器

1.5.3. 激光波长：635－670nm，红色可见光

1.5.4. 激光安全等级：2级

1.5.5. 激光输出功率：<1mW

1.5.6. 激光束直径：6mm

1.5.7. 测量距离：0～40米

1.5.8. 尺寸：W×H×D  60×60×120mm

1.5.9. 重量：700g

1.6. 孔对中测量安装附件：

1.6.1. 制作材料：氧化铝

1.6.2. D75激光发射器安装附件：带调整Hub，适用范围内∮350-∮1000mm标准，可根据用户要求继续升级。

1.6.3. 自定心安装附件：360度旋转的自定心支架，标准测量范围∮350－∮1000mm,可根据用户要求继续升级
