原装进口韩国黑马H9多功能FTTH光纤熔接机皮线光缆熔接机

开机仅需6S，且含电池的重量也仅有1.75kg，充满电后能够满足至少130芯的熔接和加热循环。H9光纤熔接机的设计着眼于中国迅速发展的FTTH产业，特别是楼宇内光纤铺设工作量的增加，从而降低了重量、缩小了体积以适应狭小场所和高处施工。

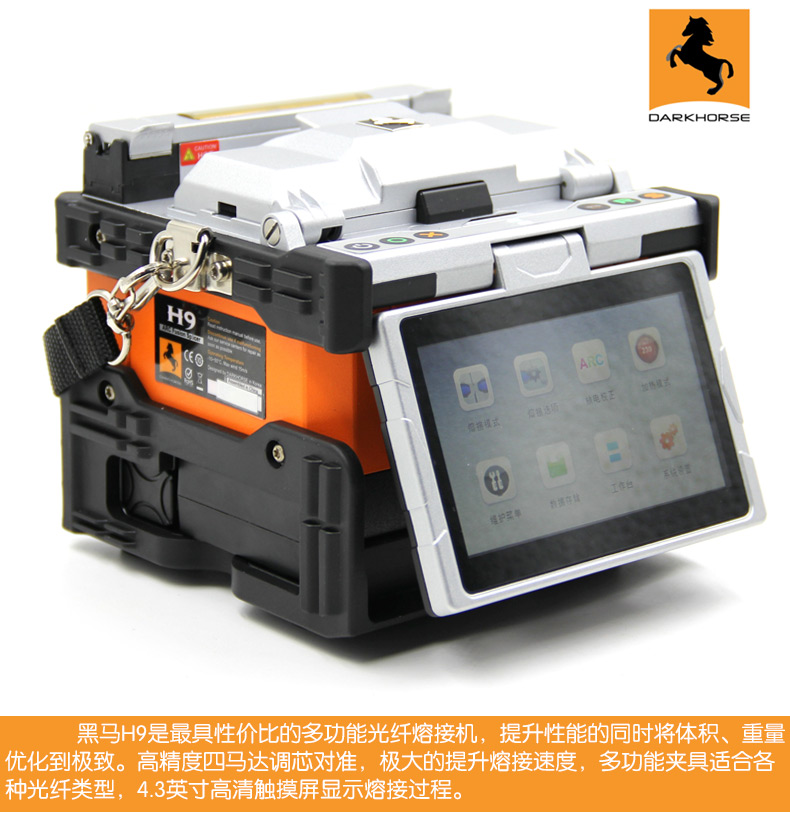

韩国黑马H9作为业内最具性价比的多功能光纤熔接机，秉承了黑马熔接机的优点，在性能提升的同时将体积、重量优化到极致。高精度四马达可调芯包层对准，极大的提升了熔接精度；创新的多功能夹具适合各种光纤类型；采用全新的加热系统，加热时间仅15S；高清4.3英寸英寸触摸屏可清晰显示光纤熔接过程。H9熔接机以卓越的性能成为最具性价比的多功能光纤熔接机。

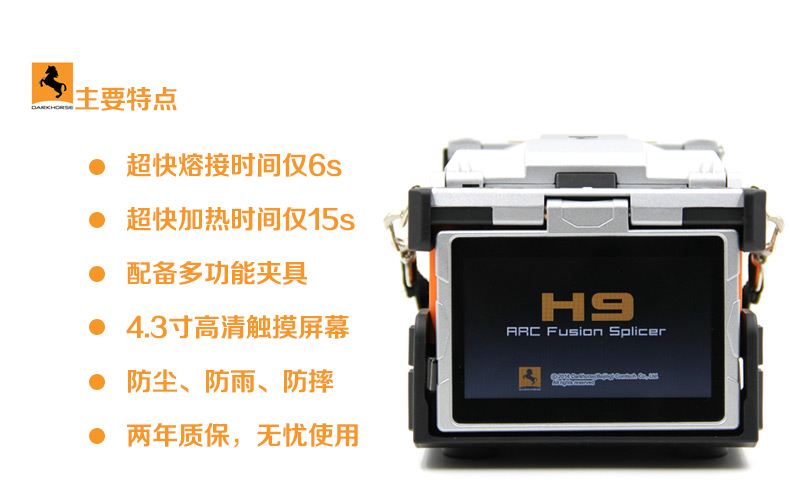

产品主要特点：

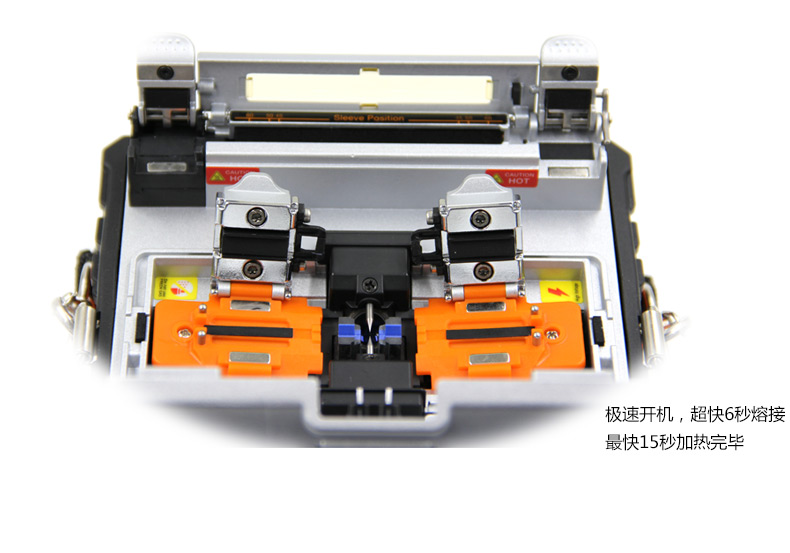

超快熔接时间6秒

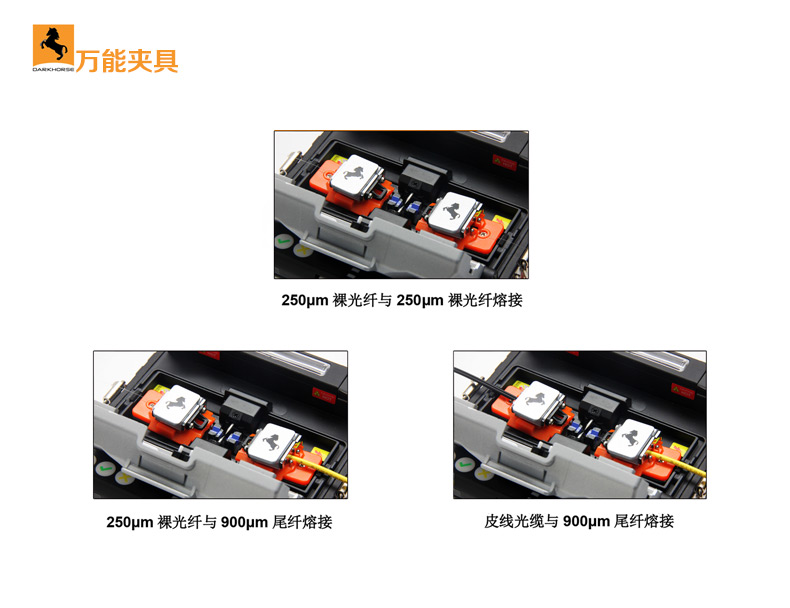

可更换多合一夹具，适用多种光纤类型（250um、900um、3.0mm、皮线）

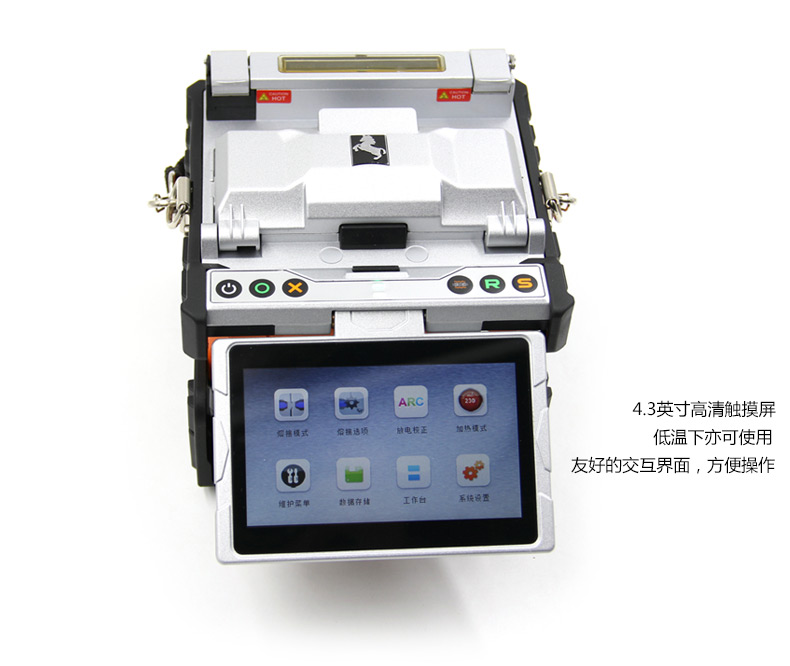

4.3英寸高清触摸显示屏，人性化操作界面，快速优化菜单，可双向操作
自动熔接，自动加热，支持热熔头熔接
提供USB接口，方便升级与数据传输
取消传统防风罩反光镜设计，设计更紧凑故障率更低
充电器和电池二合一，可以在不影响使用的情况下正常充电熔接
高清液晶面板自带工程塑料保护层，不易损坏
电极棒和切割刀片可以与主流熔接机和切割刀通用
尺寸小巧，配有超小便携箱
防尘、防雨、抗风、抗摔
两年质保，无忧使用

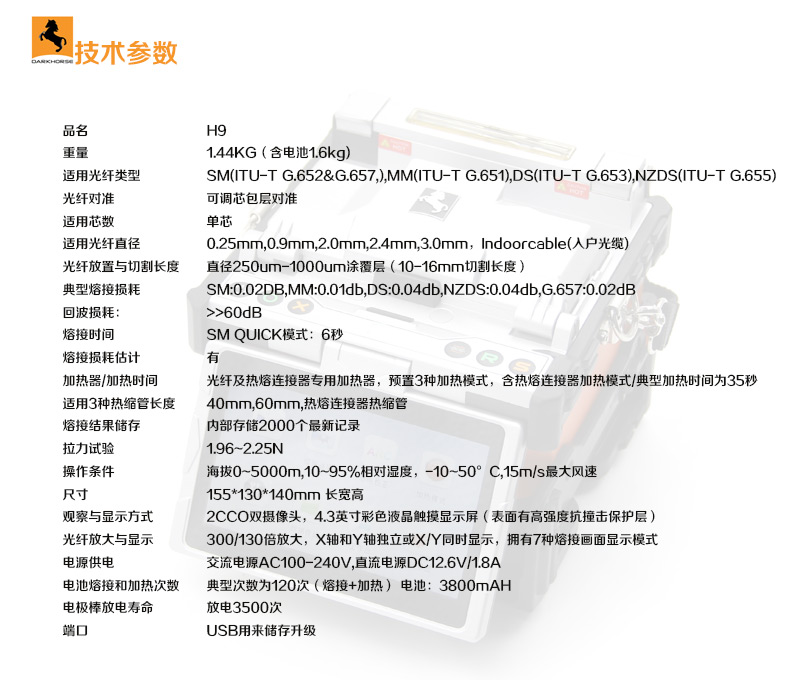

技术参数

熔接方式	可调芯包层对准（四马达）
实际平均损耗	SM(0.03dB) \| MM(0.01dB) \| DS(0.05dB) \| NZDS(0.05dB) \| G.657(0.02dB)
适用光纤类型	SM(ITU-TU.652/657),MM(ITU-TU.651)，DS((ITU-TU.653),NZDS(ITU-TU.6565),G657A,G657B 0.25mm，0.9mm，2.0mm，2.4mm，3.0mm，Indoor Cable（皮线光缆）
开机时间	仅需9s
熔接时间	典型接续时间6s
切割长度	光纤直径250um-1000um涂覆层（10-16mm切割长度）
涂覆直径	250-1000um
包层直径	80-150um
加热时间	典型加热时间20s（最快15s）
加热模式	内置多种加热模式（40mm，60mm，热熔头连接器）
熔接损耗估算功能	有
衰减熔接	有
电极棒寿命	放电> 3,500 次
熔接结果存储功能	内部存储2000个最新记录
端口	提供标准Micro USB接口
电池容量	3000mAh可熔接加热120芯
充电时间	3小时
张力试验	1.96-2.25N
回波损耗	》60dB
电源供电	交流电源AC100-240V,直流电源DC12.6V/1.8A
显示器	4.3英寸彩色液晶触摸屏
摄像头	2 CCD摄像系统
光纤显示	X轴和Y轴独立或X/Y同时显示，拥有7种熔接画面显示模式
光纤放大与显示	放大倍数可达300/130倍
热熔头兼容性	兼容性好，光纤夹具及加热器均有热熔头熔接配件
重量	1.44kg (含电池1.69kg)

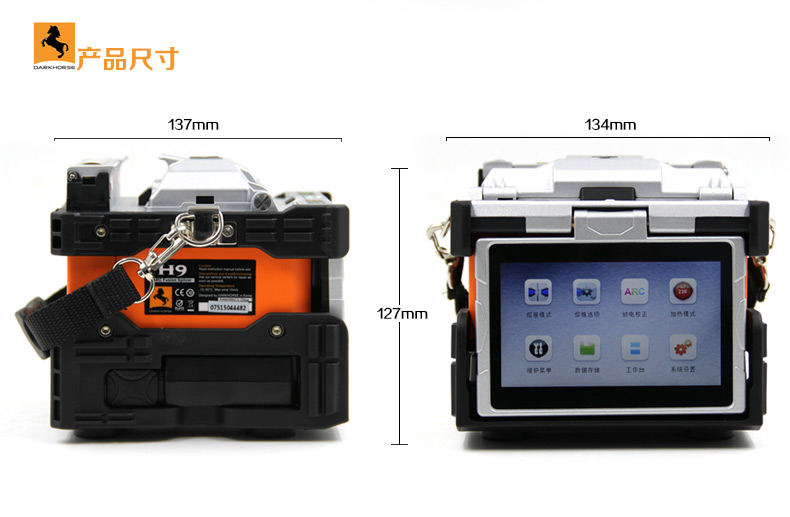

尺寸	134 x 137 x 127mm
操作条件	海拔0-5000m,温度-10~50℃,相对湿度0~95%
存储条件	温度-40 to 80℃,相对湿度0~95%,电池长期存储-20~30℃

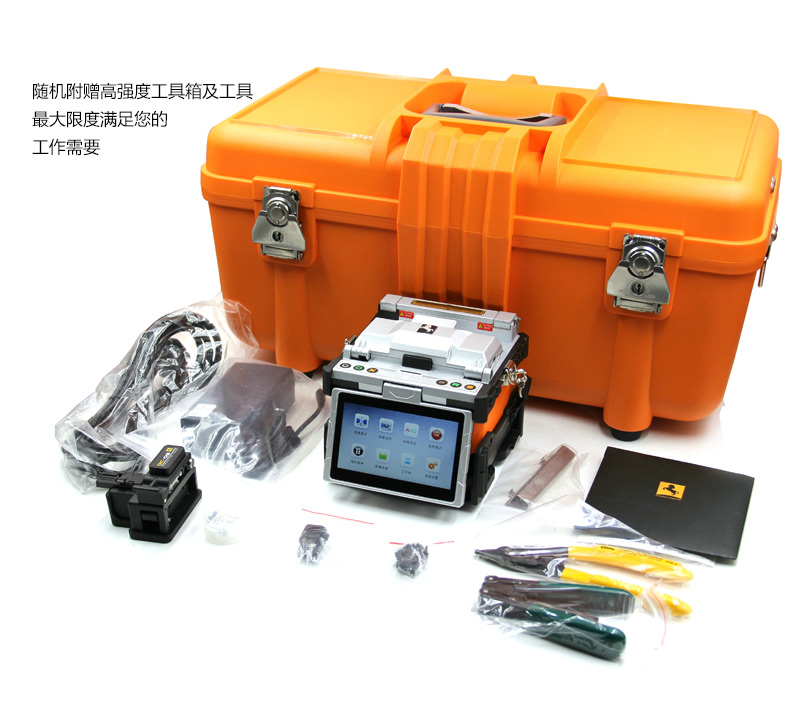

附件

① 高精度光纤切割刀,切割刀携带包	⑦ 电源适配器
② 蓄电池	⑧ 交流电源线
③ 备用电极	⑨ 肩带
④ 冷却架	⑩ 多合一夹具
⑤ 便携带	携带箱钥匙
⑥ 六角扳手	携带箱

型号/规格

H9多功能FTTH光纤熔接机

品牌/商标

韩国黑马
