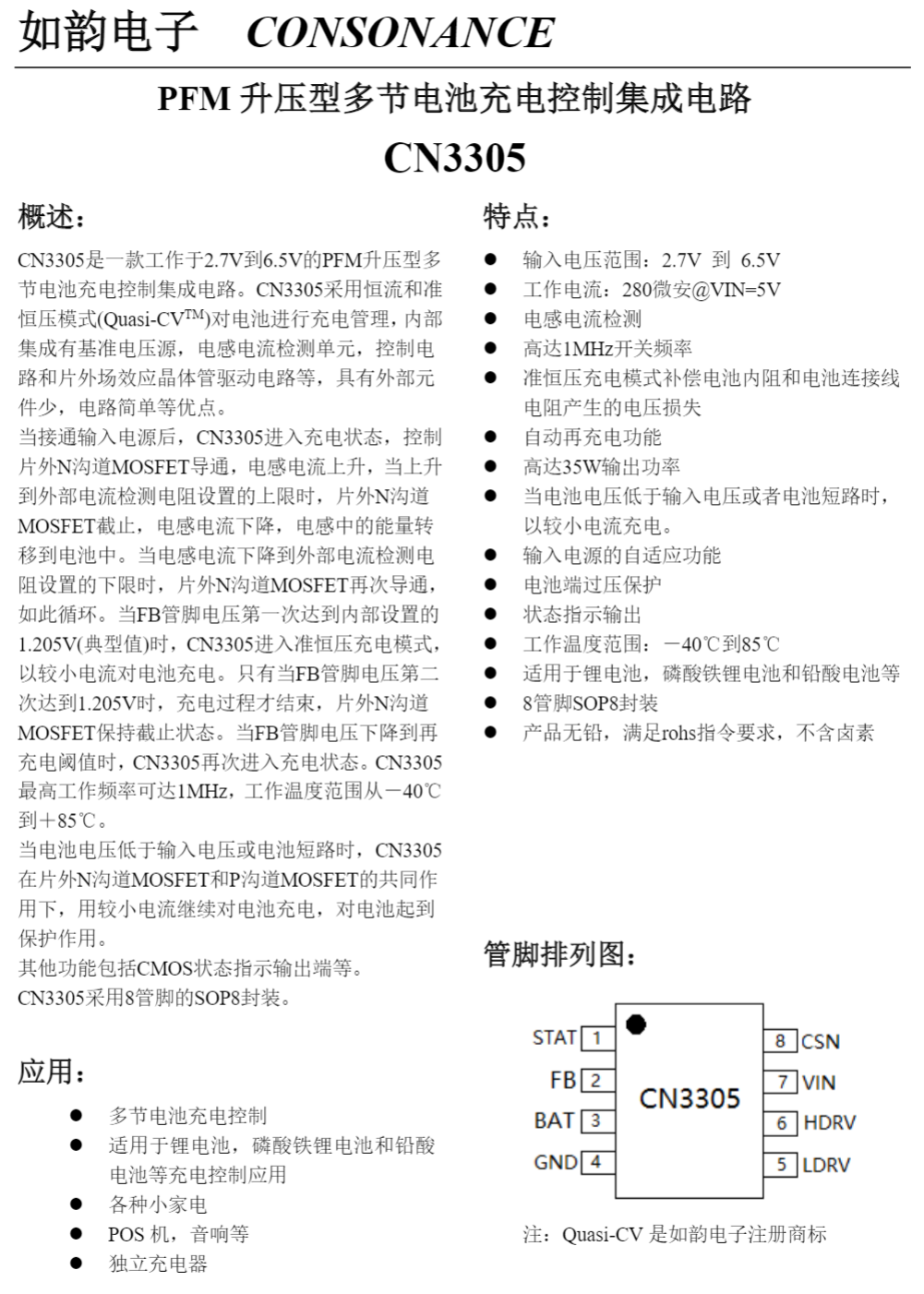

概述:

CN3305是一款工作于2.7V6.5VPFM升压型多节电池充电控制集成电路。 CN3305采用恒流和准恒压模式(Quasi-CVTM)对电池进行充电管理,内部集成有基准电压源,电感电流检测单元,控制电路和片外场效应晶体管驱动电路等,具有外部元件少,电路简单等优点。

当接通输入电源后,CN3305进入充电状态,控制片外N沟道MOSFET导通,电感电流上升,当上升到外部电流检测电阻设置的上,片外N沟道MOSFET截止,电感电流下降,电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下,片外N沟道MOSFET再次导通,如此循环。当FB管脚电压次达到内部设置的1.205V(典型值)时,CN3305进入准恒压充电模式,以较小电流对电池充电。只有当FB管脚电压第二次达到1.205V时,充电过程才结束,片外N沟道MOSFET保持截止状态。当FB管脚电压下降到再充电阈值时,CN3305再次进入充电状态。CN3305工作频率可达1MHz,工作温度范围从-40℃到+85℃。

当电池电压低于输入电压或电池短路时,CN3305在片外N沟道MOSFETP沟道MOSFET的共同作用下,用较小电流继续对电池充电,对电池起到保护作用。

其他功能包括CMOS状态指示输出端等。

CN3305采用8管脚的SOP8封装。



型号/规格

CN3305

品牌/商标

CONSONANCE/如韵

封装

SOP8

批号

22+

产品名称

PFM升压型多节电池充电控制集成电路
