供应2SD1119 SOT-89 NPN 晶体管

2SD1119 he心特性

• 晶体管类型：NPN 型，适用于高电流开关、功率放大及工业控制应用。
• 电气参数：
  • 集电极电流（Ic）：zui大 3A（连续），支持中小功率负载驱动需求，如电机控制、继电器驱动等。
  • 集射极击穿电压（VCEO）：25V，适配 5V 至 20V 电源系统，可直接用于消费电子和汽车电子。
  • Vce 饱和压降：典型值 1V
  • 功率耗散：500mW（TA=25℃时），需配合散热设计以适应持续运行。
  • 跃迁频率（fT）：150MHz，支持中高速开关和音频信号处理。
• 封装与尺寸：

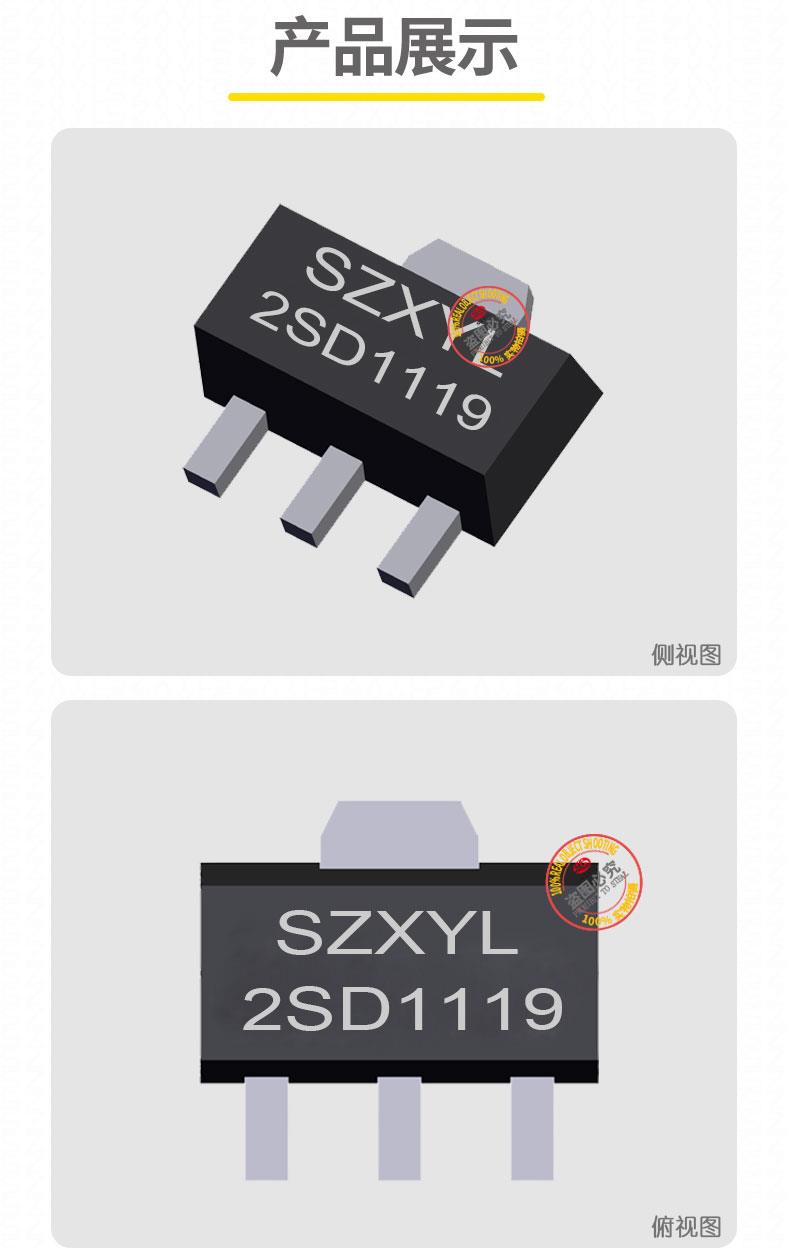

  • SOT-89-3L 封装：尺寸 4.5?2.5?1.5mm，引脚间距 1.5mm，兼容标准表面贴装工艺，散热性能优于 SOT-23。
  • 引脚配置：1 脚基极（B）、2 脚集电极（C）、3 脚发射极（E），引脚布局优化，便于 PCB 低压隔离布线。可靠性：
• • 工作温度范围：-55℃至 %2B 150℃，适应工业级环境。
  • RoHS 合规：符合欧盟有害物质限制指令，支持环保型产品设计。
  •


2SD1119 典型应用

1. 高电流开关：适用于消费电子（如家电电机驱动）、汽车电子（如车窗升降控制），可高效切换 3A 级负载。
2. 功率放大：在音频放大器中提供稳定增益，确保低失真信号传输，支持 8Ω 扬声器驱动。
3. 电源管理：用于低压开关电源（SMPS）的 PWM 控制，支持 25V 输入电压范围，提升系统稳定性。
4. 电机驱动：凭借 3A 的高电流能力，可直接驱动中小型直流电机，简化电路设计。

性能优势

• 高电流处理能力：3A 的集电极电流，可直接驱动中小功率负载，减少外部并联晶体管需求。
• 低饱和压降：1V 的 Vce 饱和典型值显著降低导通损耗，尤其适合电池供电设备延长续航；长电科技版本的 0.15V（@2A）进一步优化能效。
• 宽温度适应性：-55℃至 %2B 150℃的工作范围，满足工业、汽车等严苛环境需求。
• 高可靠性：通过 RoHS ren证，符合环保要求，适用于高可靠性要求场景。

2SD1119 SOT-89 凭借其高电流、低损耗和紧凑封装的特性，成为消费电子、汽车电子和工业控制领域的理想选择，可有效提升系统性能并降低成本。
