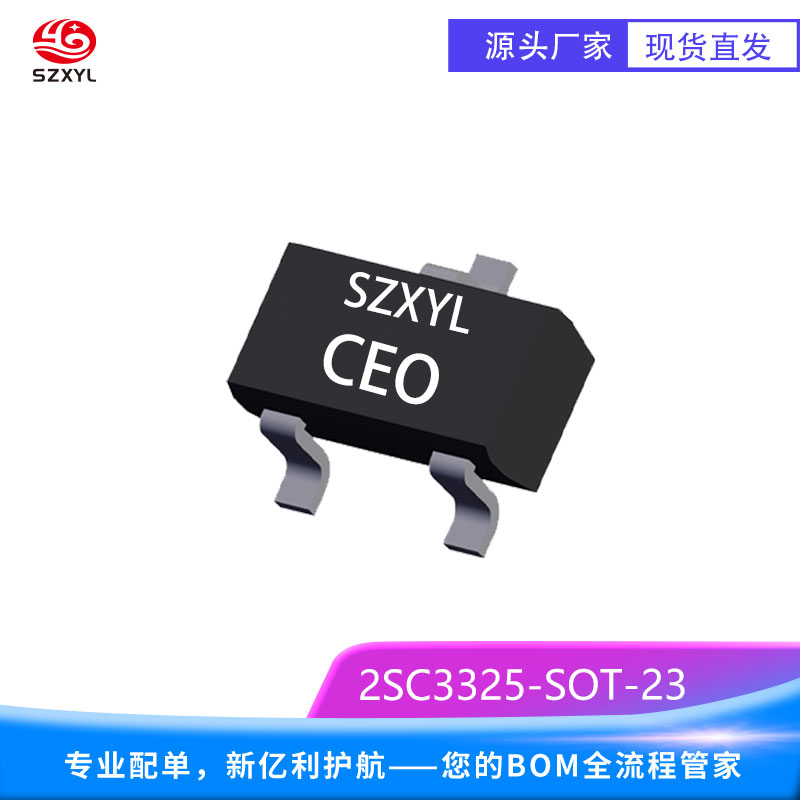

供应2SC3325 NPN 型硅外延晶体管

2SC3325产品概述

• 型号：2SC3325
• 类型：NPN 型硅外延晶体管
• 封装：SOT-23
• 环保ren证：符合 RoHS 2 标准

2SC3325he心特性

1. 宽电压与中等功率处理能力
   • 集射极击穿电压（VCEO）：50V，较 2SC3356（12V）提升 317%，适用于需承受较高电压的工业控制电路。
   • zui大集电极电流（Ic）：500mA（连续），较 BC547（100mA）提升 400%，可直接驱动小型继电器或电磁阀。
   • 功率耗散（Pd）：200mW，适合低功耗音频放大及电池供电设备。
2. 高线性增益与低饱和压降
   • 直流电流增益（hFE）：70-240（分档： 2SC3325-Y 为 125-250），覆盖精密信号调理与功率放大需求。
   • 集电极 - 发射极饱和电压（VCE (sat)）：0.25V 典型值（IC=100mA, IB=10mA），较 2N3904（0.4V）降低 37.5%，适合锂电池供电系统。
3. 高频响应与稳定性
   • 特征频率（fT）：300MHz（VCE=6V, IC=20mA），支持 VHF 频段信号放大，可驱动 433MHz 无线模块射频前端。
   • 工作温度范围：-55℃至 %2B 150℃（结温），适应高温工业环境，如工厂自动化设备的控制电路。

2SC3325应用领域

1. 音频放大与消费电子
   • 蓝牙音箱的推挽功率放大电路，配合 2SA1313（PNP 型）组成 AB 类放大器，输出功率可达 1W，总谐波失真（THD）<0.1%。
   • 智能门锁的蜂鸣器驱动电路，利用 50V 耐压特性实现高电压驱动，响应时间 < 1ms。
2. 工业控制与信号调理
   • 工业传感器的信号放大电路，通过高增益（hFE=240）将微弱电流信号转换为标准 0-5V 电压输出，噪声系数（NF）<2dB。
   • 直流电机的 PWM 调速电路，利用 500mA 大电流特性实现高效功率控制，配合续流二极管提升系统可靠性。
3. 通信设备与射频模块
   • 433MHz 无线遥控发射机的驱动级，利用 300MHz fT 特性提升信号传输稳定性，输出功率可达 %2B 10dBm。
   • 超再生接收机电路he心器件，配合 LC 振荡网络实现 791MHz 信号接收，适用于安防设备及智能家居传感器。
4. 电源管理与精密仪器
   • DC-DC 转换器的电压调整电路，通过 50V 耐压特性实现宽输入电压范围（5-40V），转换效率 > 85%。
   • 实验室测量仪器的低噪声前置放大器，通过宽增益范围（hFE=70-240）适配多量程信号输入。
   •
