供应Z0405MF TO-252 双向可控硅 贴片晶闸管

一、Z0405MF TO-252he心产品标题

二、Z0405MF TO-252的he心功能与技术优势

高压双向开关与高效整流性能

• 断态重复峰值电压（Vdrm/Vrrm）：600V，zui高 800V，适用于 AC-DC 转换、电机控制及高压脉冲电路，可耐受电网波动与浪涌冲击。
• 通态电流（It (RMS)）：4A，不重复浪涌电流达20A（50Hz）/21A（60Hz），满足短时大电流负载需求。
• 通态电压（Vt）：典型值1.7V，降低导通损耗，提升能效。
• 温度特性：结温（Tj）升高时，Vt 略微下降但漏电流增加，设计时需预留 15% 裕量以确保可靠性。

低触发与快速响应

• 栅极触发电流（Igt）：
  • I/II/III/IV 象限：≤5mA，支持微控制器或逻辑电路的低电平直接驱动。
  • 触发电压（Vgt）：≤1.5V，兼容 TTL/CMOS 电平，简化驱动电路设计。
• 保持电流（Ih）：≤10mA，确保可靠导通与关断，避免误触发。
• 开关特性：
  • 开通延迟时间（Tgd）：典型值2.2μs，关断时间（Tq）：≤5μs，支持10kHz 以下开关频率，适用于低频整流与脉冲控制。
  • 临界电压上升率（dv/dt）：≥200V/μs，减少电压突变导致的误开通风险。

全功能保护机制

• 过压保护：栅极 - 主电极电压?1V 耐受能力，避免静电或驱动信号异常损坏栅极。
• 过热保护：结温（Tj）≥125℃时漏电流显著增加，需通过散热设计控制温升。
• 反向电流保护：内置双向阻断能力，无需额外二极管，简化电路设计。

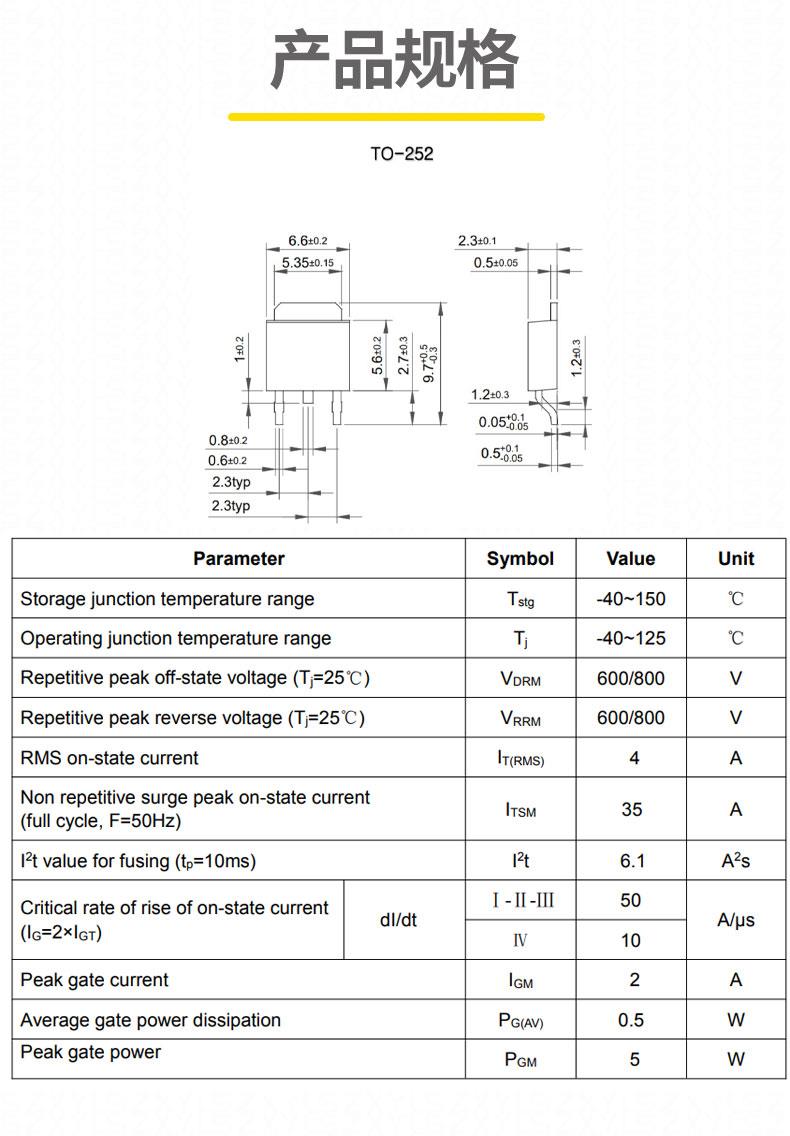

三、Z0405MF TO-252的关键技术参数表

四、Z0405MF TO-252的封装与应用场景

封装特性

• 物理设计：
  • TO-252 三引脚布局：引脚定义为T1（主电极 1）、T2（主电极 2）、G（栅极），占用 PCB 面积约 41.5mm?，适用于可穿戴设备、智能家居等空间受限场景。
  • 散热优化：
    • 热阻参数：传统焊线式封装 RθJA=100~150℃/W，通过 PCB 大面积铺铜可提升散热效率。
    • 功耗计算示例：Vt=1.7V，It=4A 时，导通损耗为 1.7?4=6.8W，需配合散热设计。

典型应用领域

1. AC-DC 转换与整流：
   • 半波 / 全波整流：作为高压侧开关，实现市电转低压直流。
   • 调光电路：控制白炽灯、卤素灯或 LED 驱动器的功率，通过相位控制实现亮度调节。
2. 工业控制与保护：
   • 电机启动器：作为软启动开关，降低电机启动电流冲击。
   • 过流保护：在电流超过阈值时触发导通，将故障电流旁路至地。
3. 汽车电子与新能源：
   • 点火系统
   • 太阳能逆变器
4. 消费电子与物联网：
   • 智能家居开关：控制交流负载的通断，通过无线模块远程触发。




   • 传感器接口：驱动高压侧开关，需通过光耦或数字隔离器实现信号隔离。
   •
